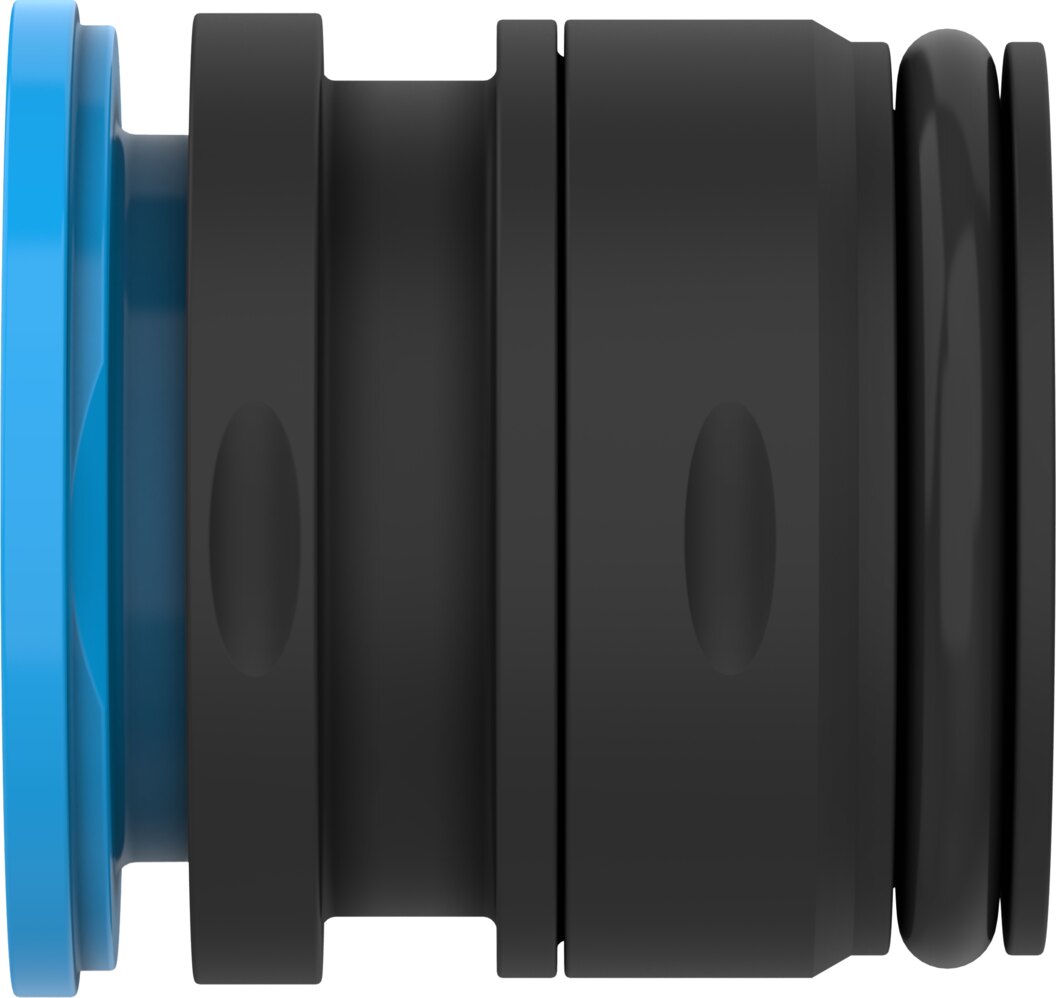

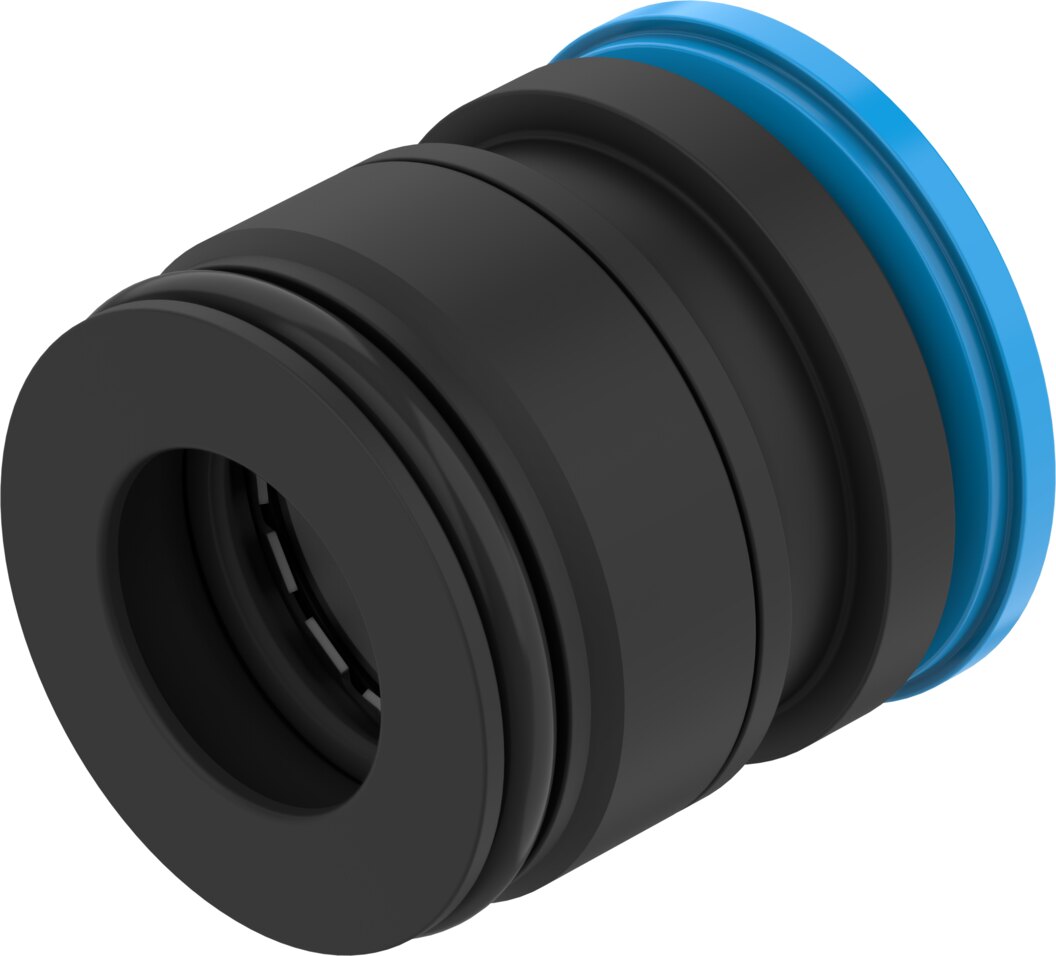

Cartridge 15 mm für Schlauch-Außen-Ø 10 mm, PA-verstärkt NPQX-D-PC15-Q10-P10 - Festo 8174170
NPQX-D-PC15-Q10-P10 ist eine Cartridge für Aufnahmen 15 mm, in die ein Schlauch mit Außen-Ø 10 mm direkt eingesteckt wird. Die NPQX-D-PC15-Q10-P10 ist für -0,95 bis 10 bar Betriebsdruck und -10 bis 60 °C Umgebungstemperatur ausgelegt.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
NPQX-D-PC15-Q10-P10 ist eine Cartridge für Aufnahmen 15 mm, in die ein Schlauch mit Außen-Ø 10 mm direkt eingesteckt wird. Die NPQX-D-PC15-Q10-P10 ist für -0,95 bis 10 bar Betriebsdruck und -10 bis 60 °C Umgebungstemperatur ausgelegt.
Vorteile
- Vom Vakuum bis 10 bar Betriebsdruck -0,95 bis 10 bar im gesamten Temperaturbereich
- Umgebungstemperatur -10 bis 60 °C
- Push-Pull-Prinzip Schlauch einstecken, zum Lösen den blauen Lösering drücken
- Gehäuse aus verstärktem PAKorrosionsbeständigkeitsklasse KBK 3
- Schlauchdichtung aus NBR
- LABS-konform nach VDMA24364-B1/B2-L
Einsatz
NPQX-D-PC15-Q10-P10 ist für Ventile, Ventilinseln und Geräte mit Cartridge-Aufnahme gedacht. Die NPQX-D-PC15-Q10-P10 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, geölter Betrieb möglich..
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | NPQX-D-PC15-Q10-P10 |
| Festo-Teilenummer | 8174170 |
| Baugröße | Standard |
| Nennweite | 8 mm |
| Schlaucheinstecktiefe | 15,5 mm |
| Dichtungsart am Einschraubzapfen | O-Ring |
| Einbaulage | beliebig |
| Bauform | gerade Form |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck | -0,95 bis 10 bar |
| Betriebsdruck im gesamten Temperaturbereich | -0,95 bis 10 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 1,64 g |
| Befestigungsart | mit Halteklammer |
| Pneumatischer Anschluss 1 | Cartridge 15 mm |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 10 mm |
| Farbe Lösering | blau |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PA-verstärkt |
| Werkstoff Lösering | POM |
| Werkstoff O-Ring | HNBR |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 0,002 kg |
| Hersteller | Festo |
| Hersteller-Nr. | NPQX-D-PC15-Q10-P10 |
| EAN | 4052568636364 |
| Zolltarifnummer | 39174000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Polyamid (PA) |
| für Schlauch-Außen-Ø [mm] | 10 |
| Nennweite DN [mm] | 8 |
| Baugröße BG | Standard |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
