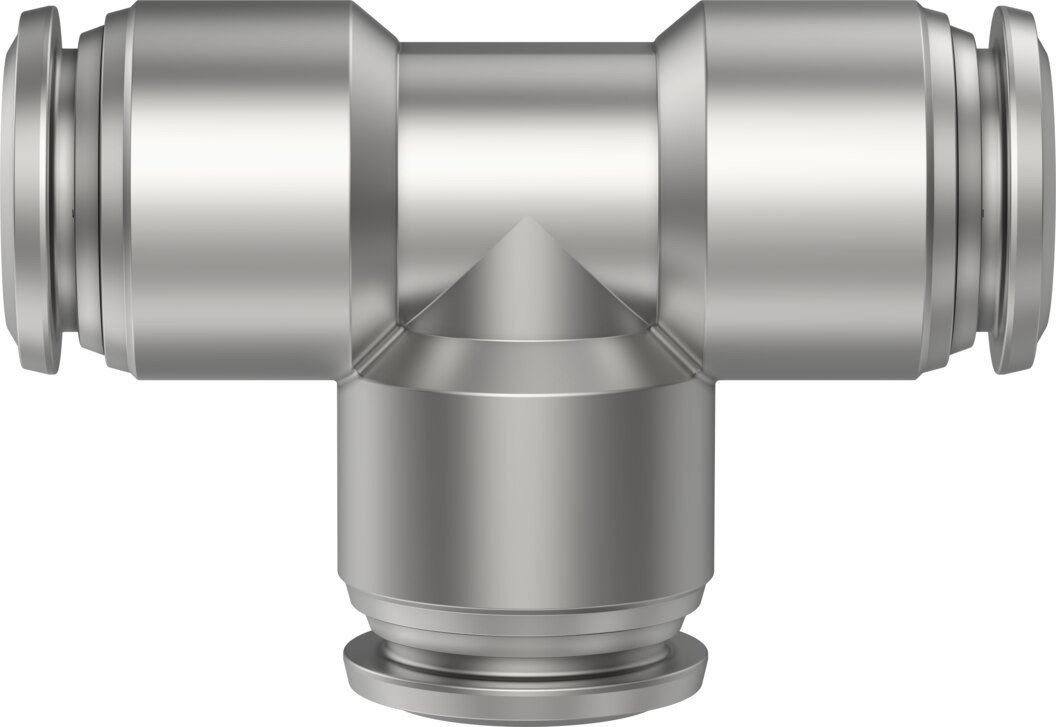

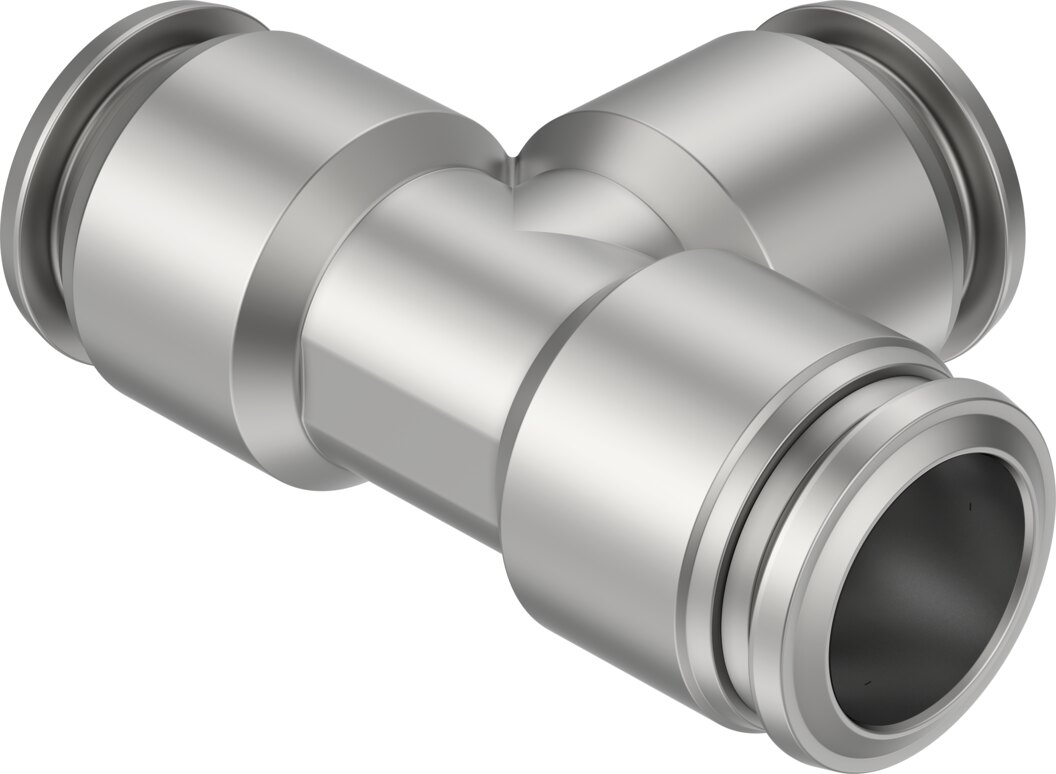

T-Steckverbindung für Schlauch-Außen-Ø 16 mm, Edelstahl NPQR-T-Q16-E - Festo 8085722

Festo ✓ Originalprodukt Neuware

Die T-Steckverbindung NPQR-T-Q16-E zweigt von einer Schlauchleitung mit Außen-Ø 16 mm einen zweiten Abgang ab. Die NPQR-T-Q16-E ist für -0,95 bis 12 bar Betriebsdruck und -5 bis 150 °C Umgebungstemperatur ausgelegt. Mit NSF/ANSI 169 für den Lebensmittelbereich, auch für Wasser einsetzbar.

Netto
175,39 €
zzgl. MwSt.
208,71 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085722
Hersteller-Nr. NPQR-T-Q16-E
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die T-Steckverbindung NPQR-T-Q16-E zweigt von einer Schlauchleitung mit Außen-Ø 16 mm einen zweiten Abgang ab. Die NPQR-T-Q16-E ist für -0,95 bis 12 bar Betriebsdruck und -5 bis 150 °C Umgebungstemperatur ausgelegt.

Vorteile

  • Vom Vakuum bis 12 bar Betriebsdruck -0,95 bis 12 bar im gesamten Temperaturbereich
  • Lebensmittelbereich NSF/ANSI 169, siehe Konformitätserklärung
  • Nennweite 16 mm
  • Auch für Wasser max. 7 bar bei 0 bis 80 °C
  • Umgebungstemperatur -5 bis 150 °C
  • Push-Pull-Prinzip Schlauch einstecken, zum Lösen den silbernen Lösering drücken

Einsatz

NPQR-T-Q16-E kommt dort zum Einsatz, wo eine Leitung mehrere Verbraucher versorgt. Zugelassenes Medium der NPQR-T-Q16-E: Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei), geölter Betrieb möglich.

Technische Daten

MerkmalWert
TypNPQR-T-Q16-E
Festo-Teilenummer8085722
BaugrößeStandard
Nennweite16 mm
Schlaucheinstecktiefe23,5 mm
Einbaulagebeliebig
BauformT-Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 12 bar
Hinweis zum BetriebsdruckWasser: max. 7 bar bei 0 bis 80 °C
Zertifikat ausstellende StelleNSF C0556009
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Lebensmitteltauglichkeitsiehe Konformitätserklärung, NSF/ANSI 169
Umgebungstemperatur-5 bis 150 °C
Hinweis zur Umgebungstemperaturmit PUN-H: -20 bis 60 °C
Produktgewicht114,7 g
Pneumatischer Anschluss 1für Schlauch Außen-Ø 16 mm
Pneumatischer Anschluss 2für Schlauch Außen-Ø 16 mm
Farbe Löseringsilber
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff Halteringhochlegierter Stahl rostfrei
Werkstoff Löseringhochlegierter Stahl rostfrei
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPPSU
Gewicht0,115 kg
HerstellerFesto
Hersteller-Nr.NPQR-T-Q16-E
EAN4052568553340
Zolltarifnummer73072980
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
für Schlauch-Außen-Ø [mm]16
Nennweite DN [mm]16
Baugröße BGStandard
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
Betriebsdruck max [bar]12
Temperatur (max.)150
