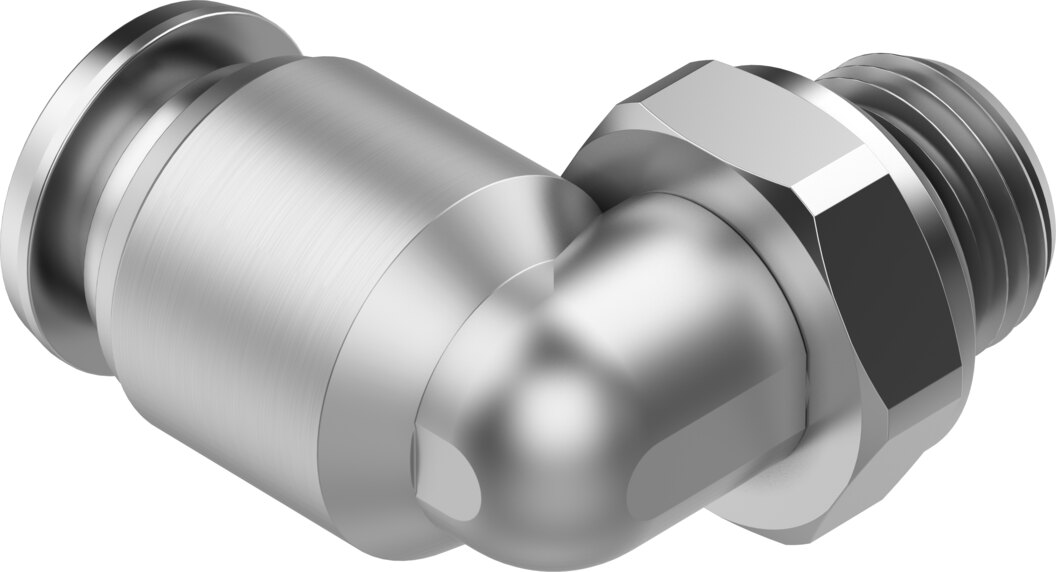

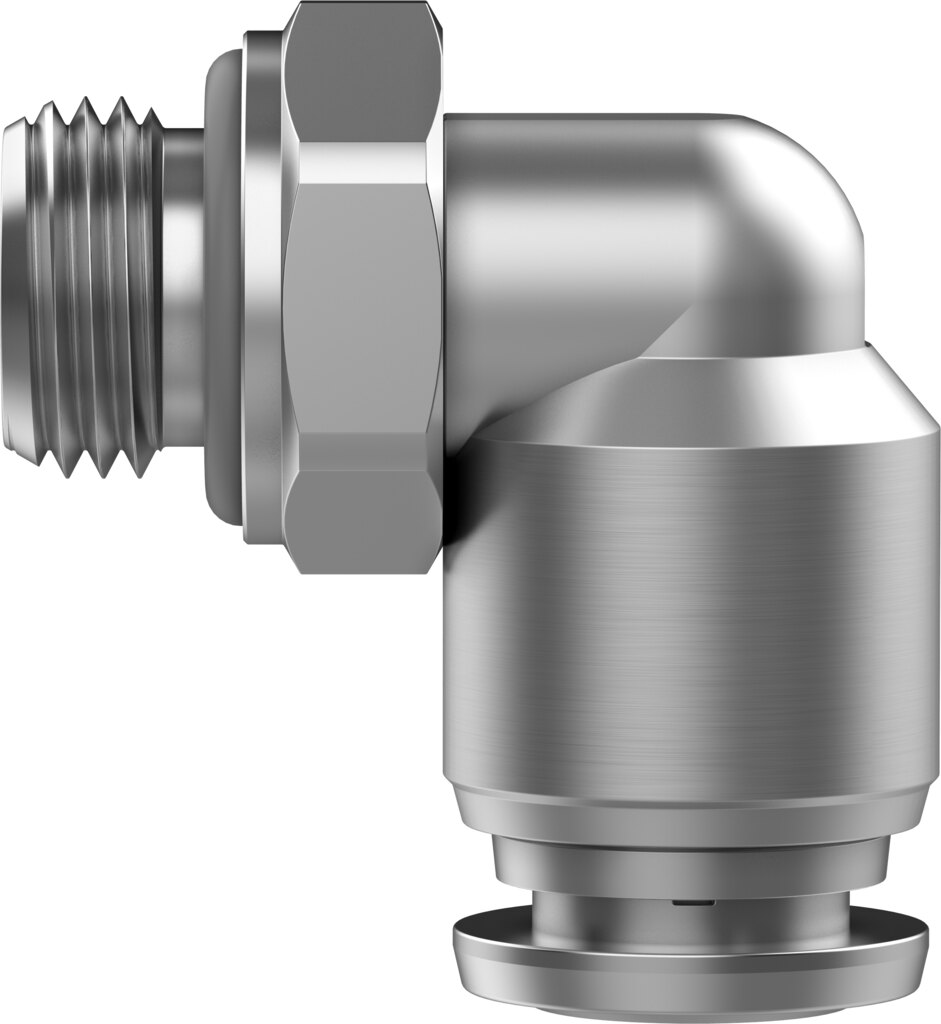

L-Steckverschraubung G1/8 auf Schlauch-Außen-Ø 6 mm, Edelstahl NPQR-L-G18-Q6 - Festo 8085681

Festo ✓ Originalprodukt Neuware

Die L-Steckverschraubung NPQR-L-G18-Q6 führt den Schlauch mit Außen-Ø 6 mm abgewinkelt vom Gewinde G1/8 weg. Die NPQR-L-G18-Q6 ist für -0,95 bis 16 bar Betriebsdruck und -20 bis 150 °C Umgebungstemperatur ausgelegt. Mit NSF/ANSI 169 für den Lebensmittelbereich, auch für Wasser einsetzbar.

Netto
28,20 €
zzgl. MwSt.
33,56 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085681
Hersteller-Nr. NPQR-L-G18-Q6
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die L-Steckverschraubung NPQR-L-G18-Q6 führt den Schlauch mit Außen-Ø 6 mm abgewinkelt vom Gewinde G1/8 weg. Die NPQR-L-G18-Q6 ist für -0,95 bis 16 bar Betriebsdruck und -20 bis 150 °C Umgebungstemperatur ausgelegt.

Vorteile

  • Vom Vakuum bis 16 bar Betriebsdruck -0,95 bis 16 bar im gesamten Temperaturbereich
  • Schlauchdichtung aus FPM (Fluorkautschuk)
  • Dichtring am Einschraubzapfen aus FPM
  • LABS-konform nach VDMA24364-B2-L
  • Reinraumtauglich Klasse 4 nach ISO 14644-1
  • Batterieproduktion reduzierte Cu/Zn/Ni-Werte nach F1a

Einsatz

Die NPQR-L-G18-Q6 schließt Schlauchleitungen an Ventile, Antriebe und Verteiler mit Gewinde G1/8 an. Zugelassenes Medium der NPQR-L-G18-Q6: Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei), geölter Betrieb möglich.

Technische Daten

MerkmalWert
TypNPQR-L-G18-Q6
Festo-Teilenummer8085681
BaugrößeStandard
Nennweite4 mm
Schlaucheinstecktiefe13,1 mm
Dichtungsart am EinschraubzapfenDichtring
Einbaulagebeliebig
BauformL-Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 16 bar
Hinweis zum BetriebsdruckWasser: max. 7 bar bei 0 bis 80 °C
Zertifikat ausstellende StelleNSF C0556009
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Lebensmitteltauglichkeitsiehe Konformitätserklärung, NSF/ANSI 169
Umgebungstemperatur-20 bis 150 °C
Nenn-Anziehdrehmoment6 Nm
Toleranz zum Nenn-Anziehdrehmoment± 20 %
Produktgewicht16,4 g
BefestigungsartAußensechskant SW13
Pneumatischer Anschluss 1Außengewinde G1/8
Pneumatischer Anschluss 2für Schlauch Außen-Ø 6 mm
Farbe Löseringsilber
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff GewindedichtungFPM
Werkstoff Halteringhochlegierter Stahl rostfrei
Werkstoff Löseringhochlegierter Stahl rostfrei
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPPSU
Gewicht0,02 kg
HerstellerFesto
Hersteller-Nr.NPQR-L-G18-Q6
EAN4052568454753
Zolltarifnummer73072910
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeG 1/8
für Schlauch-Außen-Ø [mm]6
Nennweite DN [mm]4
Baugröße BGStandard
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
Schlüsselweite [mm]13
Betriebsdruck max [bar]16
Temperaturbereich-20-150 °C
Temperatur (max.)150
