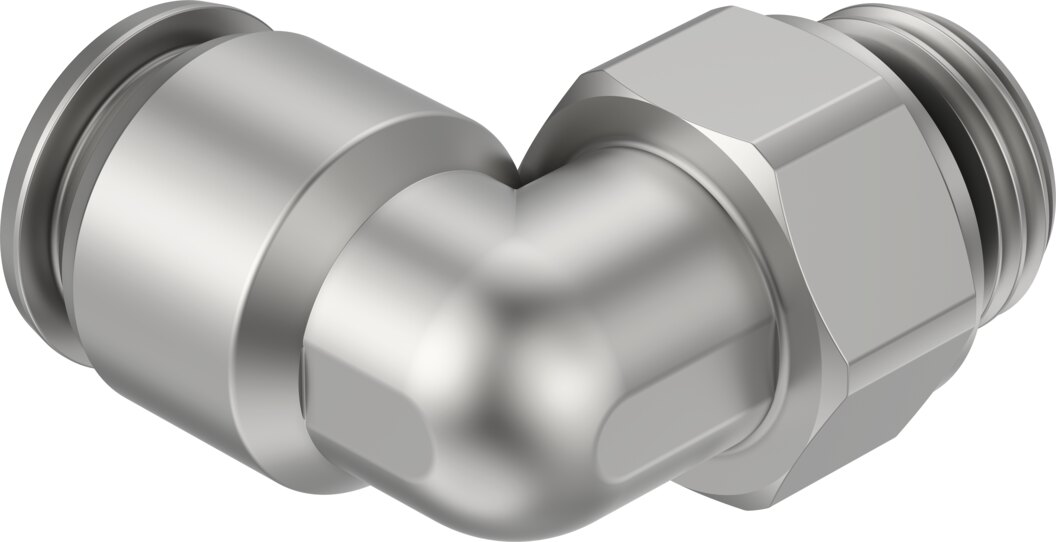

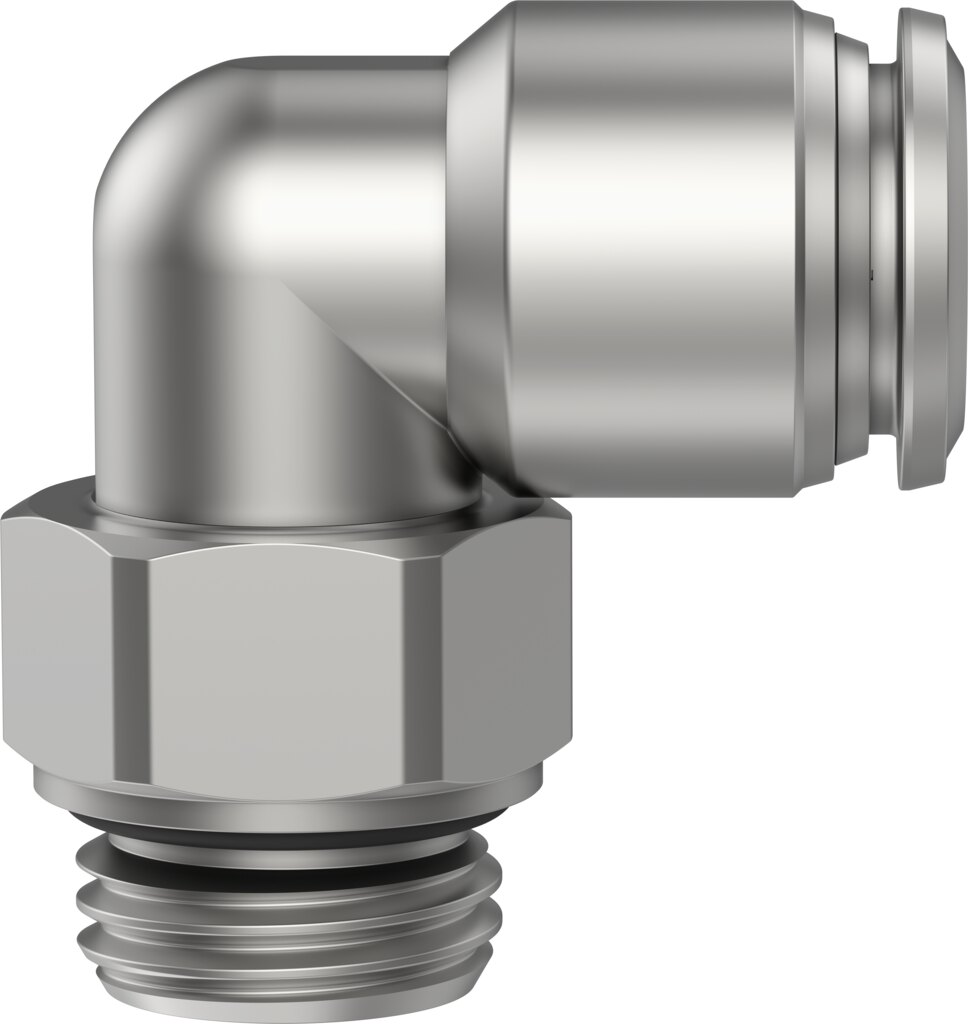

L-Steckverschraubung G1/2 auf Schlauch-Außen-Ø 16 mm, Edelstahl NPQR-L-G12-Q16 - Festo 8085690

Festo ✓ Originalprodukt Neuware

Wo der Platz neben dem Anschluss knapp ist, setzt die L-Steckverschraubung NPQR-L-G12-Q16 den Schlauch mit Außen-Ø 16 mm im Winkel an das Gewinde G1/2. Für die NPQR-L-G12-Q16 gelten -0,95 bis 12 bar Betriebsdruck und -5 bis 150 °C Umgebungstemperatur.

Netto
116,41 €
zzgl. MwSt.
138,53 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085690
Hersteller-Nr. NPQR-L-G12-Q16
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo der Platz neben dem Anschluss knapp ist, setzt die L-Steckverschraubung NPQR-L-G12-Q16 den Schlauch mit Außen-Ø 16 mm im Winkel an das Gewinde G1/2. Für die NPQR-L-G12-Q16 gelten -0,95 bis 12 bar Betriebsdruck und -5 bis 150 °C Umgebungstemperatur.

Vorteile

  • Vom Vakuum bis 12 bar Betriebsdruck -0,95 bis 12 bar im gesamten Temperaturbereich
  • LABS-konform nach VDMA24364-B2-L
  • Reinraumtauglich Klasse 4 nach ISO 14644-1
  • Batterieproduktion reduzierte Cu/Zn/Ni-Werte nach F1a
  • Lebensmittelbereich NSF/ANSI 169, siehe Konformitätserklärung
  • Nennweite 14 mm

Einsatz

Die NPQR-L-G12-Q16 schließt Schlauchleitungen an Ventile, Antriebe und Verteiler mit Gewinde G1/2 an. Die NPQR-L-G12-Q16 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei), geölter Betrieb möglich.

Technische Daten

MerkmalWert
TypNPQR-L-G12-Q16
Festo-Teilenummer8085690
BaugrößeStandard
Nennweite14 mm
Schlaucheinstecktiefe23,5 mm
Dichtungsart am EinschraubzapfenDichtring
Einbaulagebeliebig
BauformL-Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 12 bar
Hinweis zum BetriebsdruckWasser: max. 7 bar bei 0 bis 80 °C
Zertifikat ausstellende StelleNSF C0556009
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Lebensmitteltauglichkeitsiehe Konformitätserklärung, NSF/ANSI 169
Umgebungstemperatur-5 bis 150 °C
Hinweis zur Umgebungstemperaturmit PUN-H: -20 bis 60 °C
Nenn-Anziehdrehmoment9 Nm
Toleranz zum Nenn-Anziehdrehmoment± 20 %
Produktgewicht99,7 g
BefestigungsartAußensechskant SW25
Pneumatischer Anschluss 1Außengewinde G1/2
Pneumatischer Anschluss 2für Schlauch Außen-Ø 16 mm
Farbe Löseringsilber
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff GewindedichtungFPM
Werkstoff Halteringhochlegierter Stahl rostfrei
Werkstoff Löseringhochlegierter Stahl rostfrei
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPPSU
Gewicht0,1 kg
HerstellerFesto
Hersteller-Nr.NPQR-L-G12-Q16
EAN4052568553265
Zolltarifnummer73072910
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeG 1/2
für Schlauch-Außen-Ø [mm]16
Nennweite DN [mm]14
Baugröße BGStandard
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
Schlüsselweite [mm]25
Betriebsdruck max [bar]12
Temperatur (max.)150
