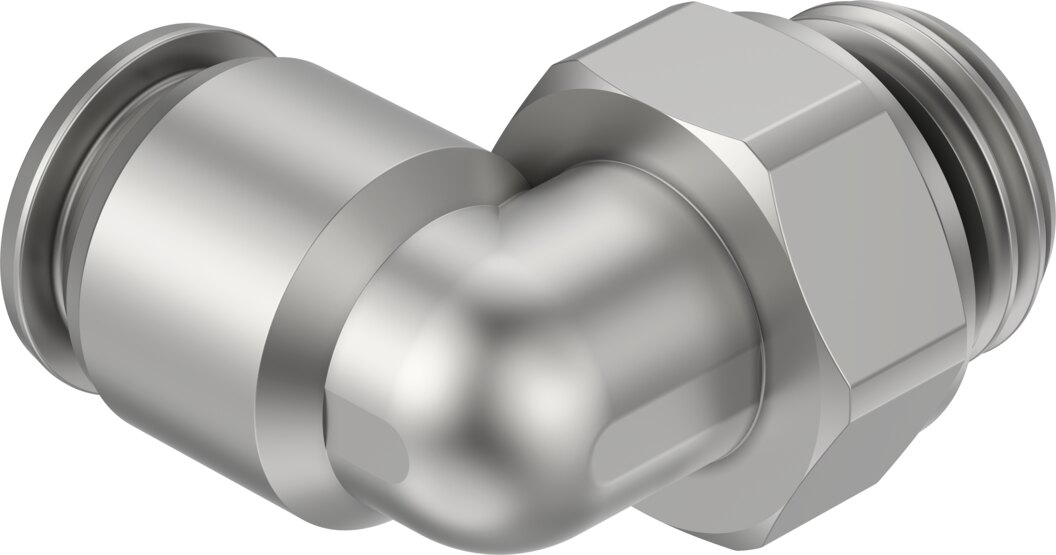

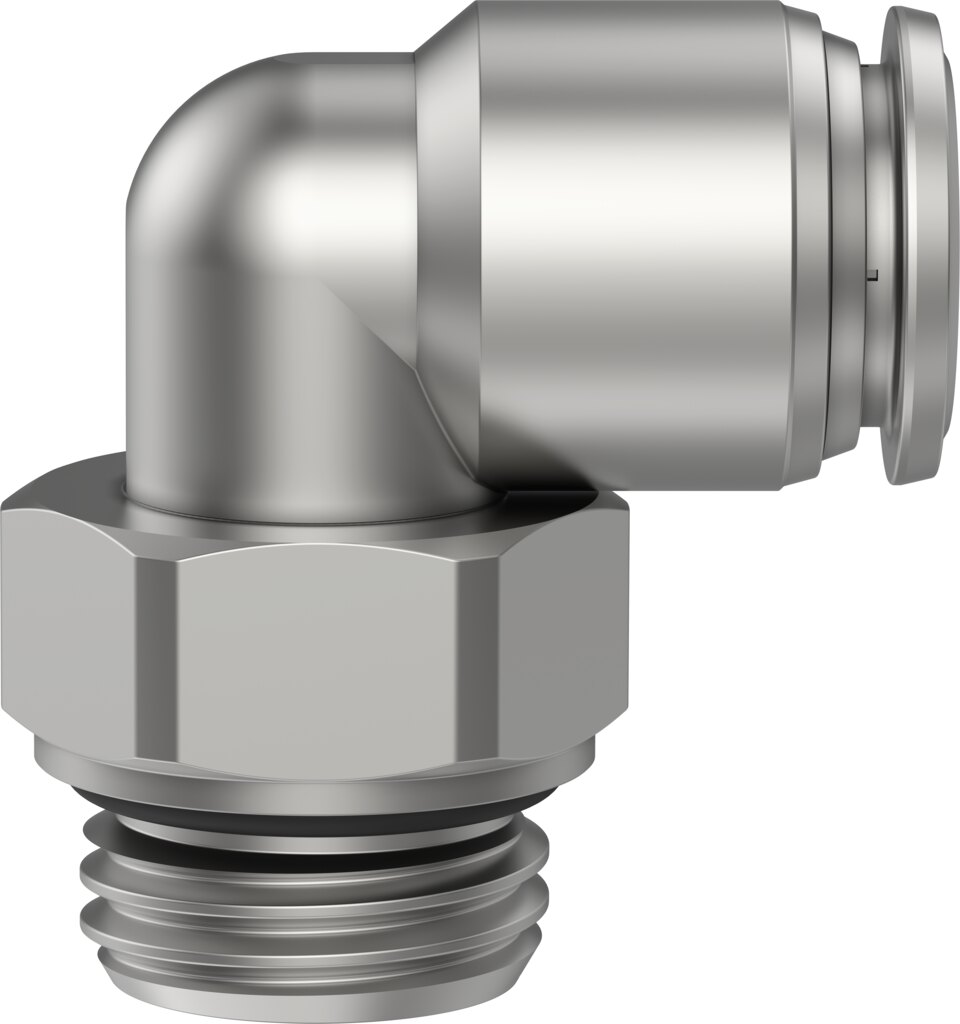

L-Steckverschraubung G1/2 auf Schlauch-Außen-Ø 14 mm, Edelstahl NPQR-L-G12-Q14 - Festo 8085689

Festo ✓ Originalprodukt Neuware

Wo der Platz neben dem Anschluss knapp ist, setzt die L-Steckverschraubung NPQR-L-G12-Q14 den Schlauch mit Außen-Ø 14 mm im Winkel an das Gewinde G1/2. Einsatzgrenzen: -0,95 bis 12 bar und -5 bis 150 °C. Mit NSF/ANSI 169 für den Lebensmittelbereich, auch für Wasser einsetzbar.

Netto
83,17 €
zzgl. MwSt.
98,97 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085689
Hersteller-Nr. NPQR-L-G12-Q14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo der Platz neben dem Anschluss knapp ist, setzt die L-Steckverschraubung NPQR-L-G12-Q14 den Schlauch mit Außen-Ø 14 mm im Winkel an das Gewinde G1/2. Einsatzgrenzen: -0,95 bis 12 bar und -5 bis 150 °C.

Vorteile

  • Vom Vakuum bis 12 bar Betriebsdruck -0,95 bis 12 bar im gesamten Temperaturbereich
  • Lebensmittelbereich NSF/ANSI 169, siehe Konformitätserklärung
  • Nennweite 12 mm
  • Nenn-Anziehdrehmoment 9 Nm (± 20 %)
  • Auch für Wasser max. 7 bar bei 0 bis 80 °C
  • Umgebungstemperatur -5 bis 150 °C

Einsatz

Die NPQR-L-G12-Q14 schließt Schlauchleitungen an Ventile, Antriebe und Verteiler mit Gewinde G1/2 an. Zugelassenes Medium der NPQR-L-G12-Q14: Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei), geölter Betrieb möglich.

Technische Daten

MerkmalWert
TypNPQR-L-G12-Q14
Festo-Teilenummer8085689
BaugrößeStandard
Nennweite12 mm
Schlaucheinstecktiefe21,5 mm
Dichtungsart am EinschraubzapfenDichtring
Einbaulagebeliebig
BauformL-Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 12 bar
Hinweis zum BetriebsdruckWasser: max. 7 bar bei 0 bis 80 °C
Zertifikat ausstellende StelleNSF C0556009
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Lebensmitteltauglichkeitsiehe Konformitätserklärung, NSF/ANSI 169
Umgebungstemperatur-5 bis 150 °C
Hinweis zur Umgebungstemperaturmit PUN-H: -20 bis 60 °C
Nenn-Anziehdrehmoment9 Nm
Toleranz zum Nenn-Anziehdrehmoment± 20 %
Produktgewicht83,6 g
BefestigungsartAußensechskant SW25
Pneumatischer Anschluss 1Außengewinde G1/2
Pneumatischer Anschluss 2für Schlauch Außen-Ø 14 mm
Farbe Löseringsilber
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff GewindedichtungFPM
Werkstoff Halteringhochlegierter Stahl rostfrei
Werkstoff Löseringhochlegierter Stahl rostfrei
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPPSU
Gewicht0,08 kg
HerstellerFesto
Hersteller-Nr.NPQR-L-G12-Q14
EAN4052568553258
Zolltarifnummer73072910
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeG 1/2
für Schlauch-Außen-Ø [mm]14
Nennweite DN [mm]12
Baugröße BGStandard
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
Schlüsselweite [mm]25
Betriebsdruck max [bar]12
Temperatur (max.)150
