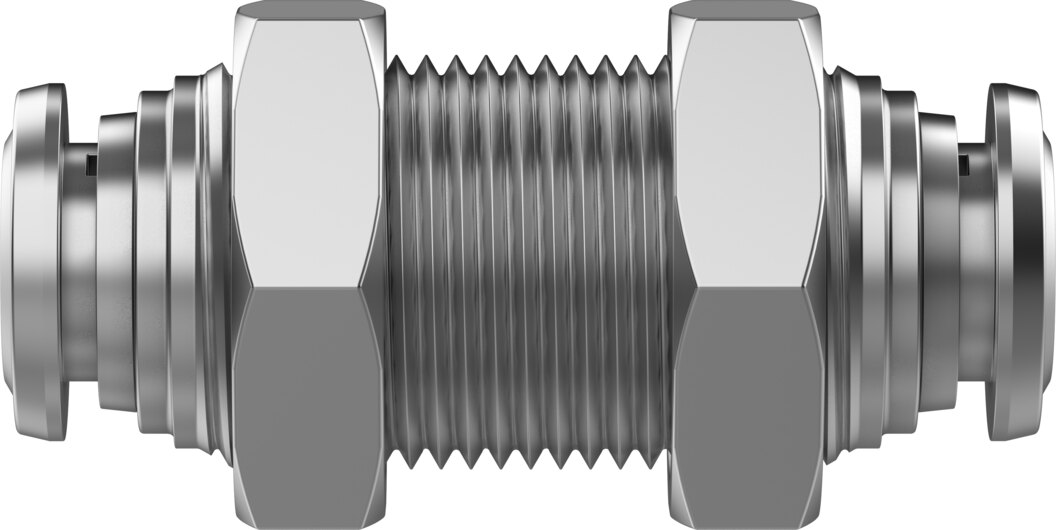

Schott-Steckverbindung für Schlauch-Außen-Ø 6 mm, Edelstahl NPQR-H-Q6-E - Festo 8085730

Festo ✓ Originalprodukt Neuware

Mit der Schott-Steckverbindung NPQR-H-Q6-E wird eine Schlauchleitung mit Außen-Ø 6 mm durch Gehäuse- oder Schaltschrankwände geführt. Für die NPQR-H-Q6-E gelten -0,95 bis 16 bar Betriebsdruck und -20 bis 150 °C Umgebungstemperatur.

Netto
37,60 €
zzgl. MwSt.
44,74 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085730
Hersteller-Nr. NPQR-H-Q6-E
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit der Schott-Steckverbindung NPQR-H-Q6-E wird eine Schlauchleitung mit Außen-Ø 6 mm durch Gehäuse- oder Schaltschrankwände geführt. Für die NPQR-H-Q6-E gelten -0,95 bis 16 bar Betriebsdruck und -20 bis 150 °C Umgebungstemperatur.

Vorteile

  • Vom Vakuum bis 16 bar Betriebsdruck -0,95 bis 16 bar im gesamten Temperaturbereich
  • Schlauchdichtung aus FPM (Fluorkautschuk)
  • LABS-konform nach VDMA24364-B2-L
  • Reinraumtauglich Klasse 4 nach ISO 14644-1
  • Batterieproduktion reduzierte Cu/Zn/Ni-Werte nach F1a
  • Lebensmittelbereich NSF/ANSI 169, siehe Konformitätserklärung

Einsatz

NPQR-H-Q6-E wird in Schaltschrank-, Gehäuse- und Maschinenwände eingebaut. Die NPQR-H-Q6-E arbeitet mit Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei), geölter Betrieb möglich.

Technische Daten

MerkmalWert
TypNPQR-H-Q6-E
Festo-Teilenummer8085730
BaugrößeStandard
Nennweite5 mm
Schlaucheinstecktiefe16 mm
Einbaulagebeliebig
BauformSchott
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 16 bar
Hinweis zum BetriebsdruckWasser: max. 7 bar bei 0 bis 80 °C
Zertifikat ausstellende StelleNSF C0556009
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Lebensmitteltauglichkeitsiehe Konformitätserklärung, NSF/ANSI 169
Umgebungstemperatur-20 bis 150 °C
Min. Anziehdrehmoment10 Nm
Max. Anziehdrehmoment15 Nm
Produktgewicht28,3 g
Pneumatischer Anschluss 1für Schlauch Außen-Ø 6 mm
Pneumatischer Anschluss 2für Schlauch Außen-Ø 6 mm
Farbe Löseringsilber
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff Halteringhochlegierter Stahl rostfrei
Werkstoff Löseringhochlegierter Stahl rostfrei
Werkstoff Mutterhochlegierter Stahl rostfrei
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPPSU
Gewicht0,029 kg
HerstellerFesto
Hersteller-Nr.NPQR-H-Q6-E
EAN4052568455088
Zolltarifnummer73072980
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
für Schlauch-Außen-Ø [mm]6
Nennweite DN [mm]5
Baugröße BGStandard
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
Betriebsdruck max [bar]16
Temperaturbereich-20-150 °C
Temperatur (max.)150
