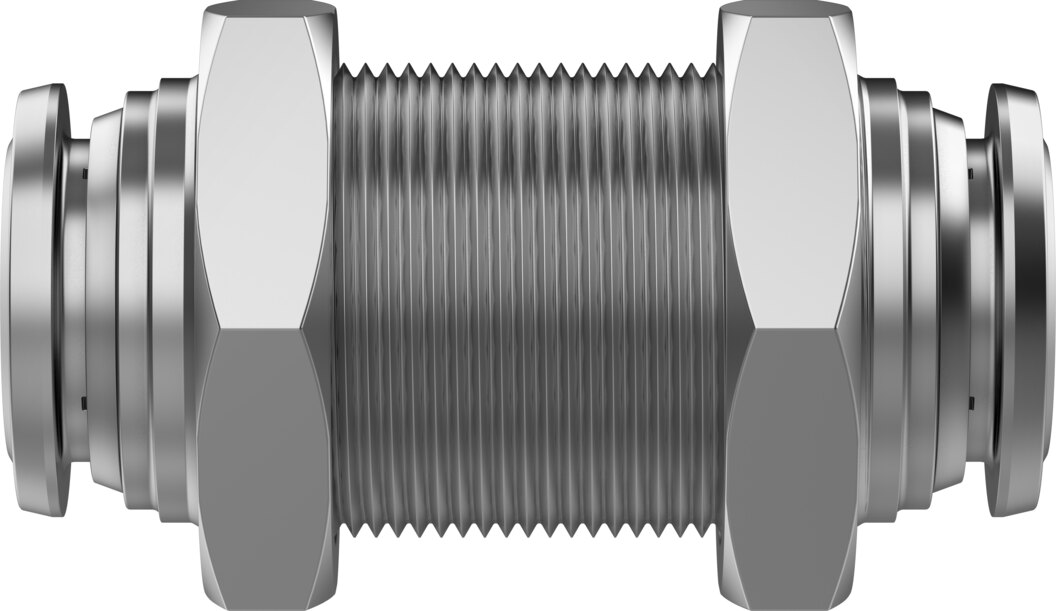

Schott-Steckverbindung für Schlauch-Außen-Ø 12 mm, Edelstahl NPQR-H-Q12-E - Festo 8085733

Festo ✓ Originalprodukt Neuware

Die Schott-Steckverbindung NPQR-H-Q12-E führt eine Schlauchleitung mit Außen-Ø 12 mm durch eine Wand oder ein Blech. Einsatzgrenzen: -0,95 bis 16 bar und -20 bis 150 °C. Reinraumtauglich nach Klasse 4 der ISO 14644-1 und LABS-konform.

Netto
71,38 €
zzgl. MwSt.
84,94 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085733
Hersteller-Nr. NPQR-H-Q12-E
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Schott-Steckverbindung NPQR-H-Q12-E führt eine Schlauchleitung mit Außen-Ø 12 mm durch eine Wand oder ein Blech. Einsatzgrenzen: -0,95 bis 16 bar und -20 bis 150 °C.

Vorteile

  • Vom Vakuum bis 16 bar Betriebsdruck -0,95 bis 16 bar im gesamten Temperaturbereich
  • Batterieproduktion reduzierte Cu/Zn/Ni-Werte nach F1a
  • Lebensmittelbereich NSF/ANSI 169, siehe Konformitätserklärung
  • Nennweite 11 mm
  • Auch für Wasser max. 7 bar bei 0 bis 80 °C
  • Umgebungstemperatur -20 bis 150 °C

Einsatz

NPQR-H-Q12-E wird in Schaltschrank-, Gehäuse- und Maschinenwände eingebaut. Die NPQR-H-Q12-E arbeitet mit Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei), geölter Betrieb möglich.

Technische Daten

MerkmalWert
TypNPQR-H-Q12-E
Festo-Teilenummer8085733
BaugrößeStandard
Nennweite11 mm
Schlaucheinstecktiefe22,4 mm
Einbaulagebeliebig
BauformSchott
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 16 bar
Hinweis zum BetriebsdruckWasser: max. 7 bar bei 0 bis 80 °C
Zertifikat ausstellende StelleNSF C0556009
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Lebensmitteltauglichkeitsiehe Konformitätserklärung, NSF/ANSI 169
Umgebungstemperatur-20 bis 150 °C
Min. Anziehdrehmoment15 Nm
Max. Anziehdrehmoment20 Nm
Produktgewicht88,1 g
Pneumatischer Anschluss 1für Schlauch Außen-Ø 12 mm
Pneumatischer Anschluss 2für Schlauch Außen-Ø 12 mm
Farbe Löseringsilber
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff Halteringhochlegierter Stahl rostfrei
Werkstoff Löseringhochlegierter Stahl rostfrei
Werkstoff Mutterhochlegierter Stahl rostfrei
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPPSU
Gewicht0,09 kg
HerstellerFesto
Hersteller-Nr.NPQR-H-Q12-E
EAN4052568455118
Zolltarifnummer73072980
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
für Schlauch-Außen-Ø [mm]12
Nennweite DN [mm]11
Baugröße BGStandard
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
Betriebsdruck max [bar]16
Temperaturbereich-20-150 °C
Temperatur (max.)150
