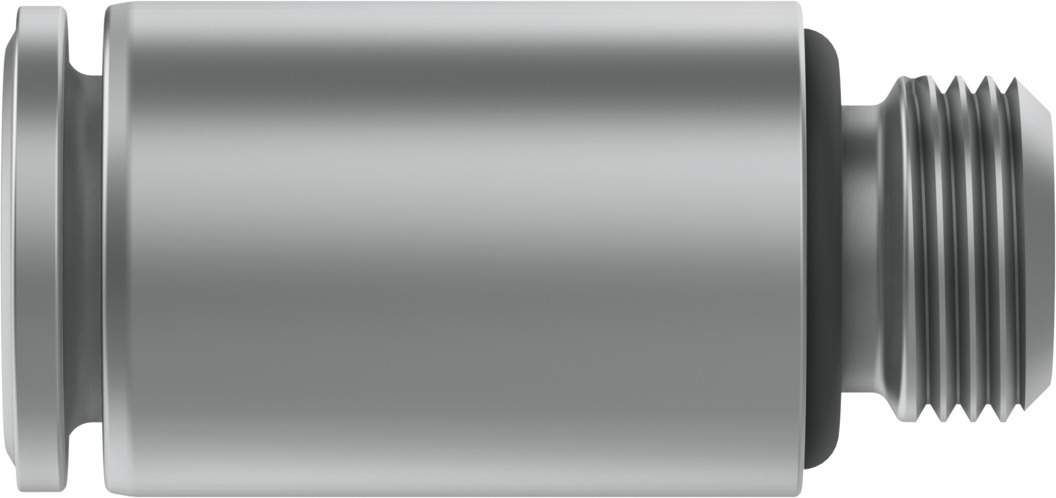

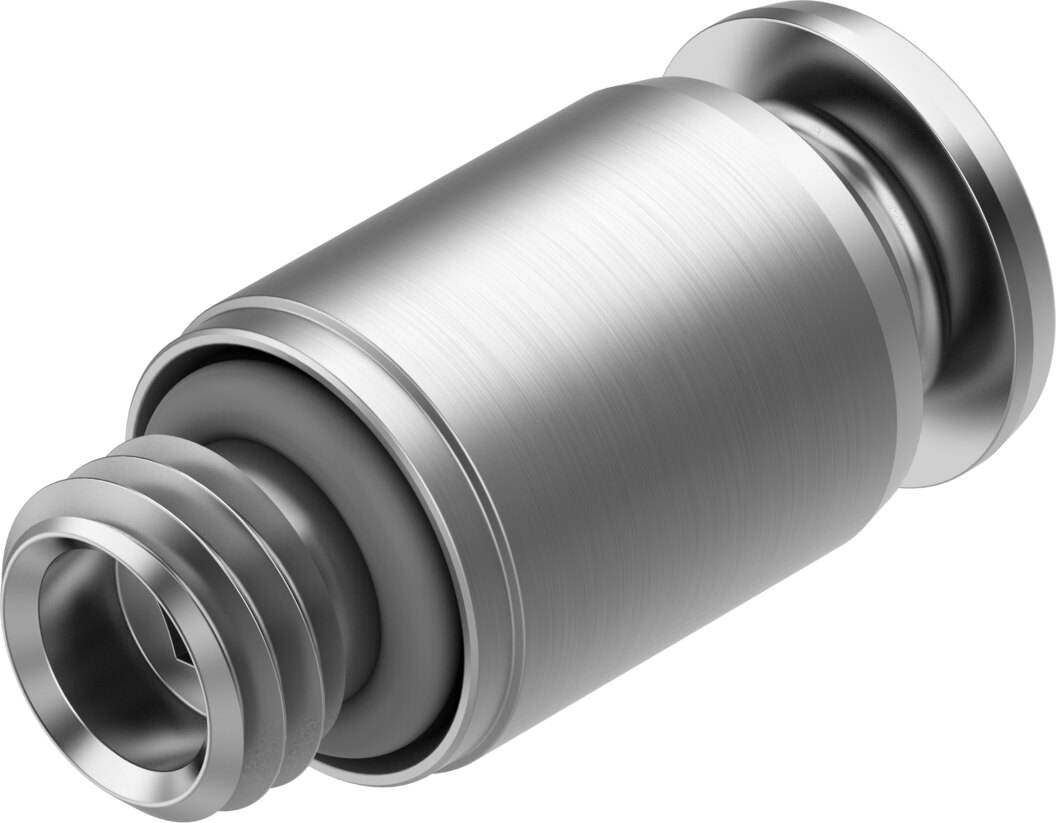

Gerade Steckverschraubung M7 auf Schlauch-Außen-Ø 6 mm, Edelstahl NPQR-DK-M7-Q6 - Festo 8085660

Festo ✓ Originalprodukt Neuware

Mit der Steckverschraubung NPQR-DK-M7-Q6 wird ein Schlauch mit Außen-Ø 6 mm ohne Werkzeug an ein Gewinde M7 angeschlossen. Die NPQR-DK-M7-Q6 ist für -0,95 bis 16 bar Betriebsdruck und -20 bis 150 °C Umgebungstemperatur ausgelegt. Reinraumtauglich nach Klasse 4 der ISO 14644-1 und LABS-konform.

Netto
15,15 €
zzgl. MwSt.
18,03 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085660
Hersteller-Nr. NPQR-DK-M7-Q6
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit der Steckverschraubung NPQR-DK-M7-Q6 wird ein Schlauch mit Außen-Ø 6 mm ohne Werkzeug an ein Gewinde M7 angeschlossen. Die NPQR-DK-M7-Q6 ist für -0,95 bis 16 bar Betriebsdruck und -20 bis 150 °C Umgebungstemperatur ausgelegt.

Vorteile

  • Vom Vakuum bis 16 bar Betriebsdruck -0,95 bis 16 bar im gesamten Temperaturbereich
  • Schlauchdichtung aus FPM (Fluorkautschuk)
  • Dichtring am Einschraubzapfen aus FPM
  • LABS-konform nach VDMA24364-B2-L
  • Reinraumtauglich Klasse 4 nach ISO 14644-1
  • Batterieproduktion reduzierte Cu/Zn/Ni-Werte nach F1a

Einsatz

Typische Einsatzorte der NPQR-DK-M7-Q6 sind Ventile, Zylinder und Wartungsgeräte mit Anschluss M7. Die NPQR-DK-M7-Q6 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei), geölter Betrieb möglich.

Technische Daten

MerkmalWert
TypNPQR-DK-M7-Q6
Festo-Teilenummer8085660
BaugrößeStandard
Nennweite4,2 mm
Schlaucheinstecktiefe13,5 mm
Dichtungsart am EinschraubzapfenDichtring
Einbaulagebeliebig
Bauformgerade Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 16 bar
Hinweis zum BetriebsdruckWasser: max. 7 bar bei 0 bis 80 °C
Zertifikat ausstellende StelleNSF C0556009
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Lebensmitteltauglichkeitsiehe Konformitätserklärung, NSF/ANSI 169
Umgebungstemperatur-20 bis 150 °C
Nenn-Anziehdrehmoment3 Nm
Toleranz zum Nenn-Anziehdrehmoment± 20 %
Produktgewicht5,8 g
BefestigungsartInnensechskant SW4
Pneumatischer Anschluss 1Außengewinde M7
Pneumatischer Anschluss 2für Schlauch Außen-Ø 6 mm
Farbe Löseringsilber
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff GewindedichtungFPM
Werkstoff Halteringhochlegierter Stahl rostfrei
Werkstoff Löseringhochlegierter Stahl rostfrei
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPPSU
Gewicht0,008 kg
HerstellerFesto
Hersteller-Nr.NPQR-DK-M7-Q6
EAN4052568451028
Zolltarifnummer73072910
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeM7
für Schlauch-Außen-Ø [mm]6
Nennweite DN [mm]4,2
Baugröße BGStandard
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
Schlüsselweite [mm]4
Betriebsdruck max [bar]16
Temperaturbereich-20-150 °C
Temperatur (max.)150
