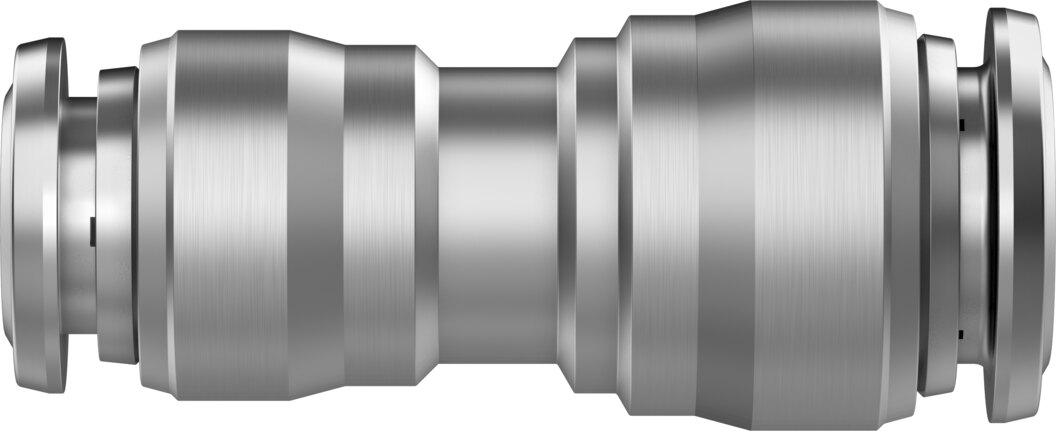

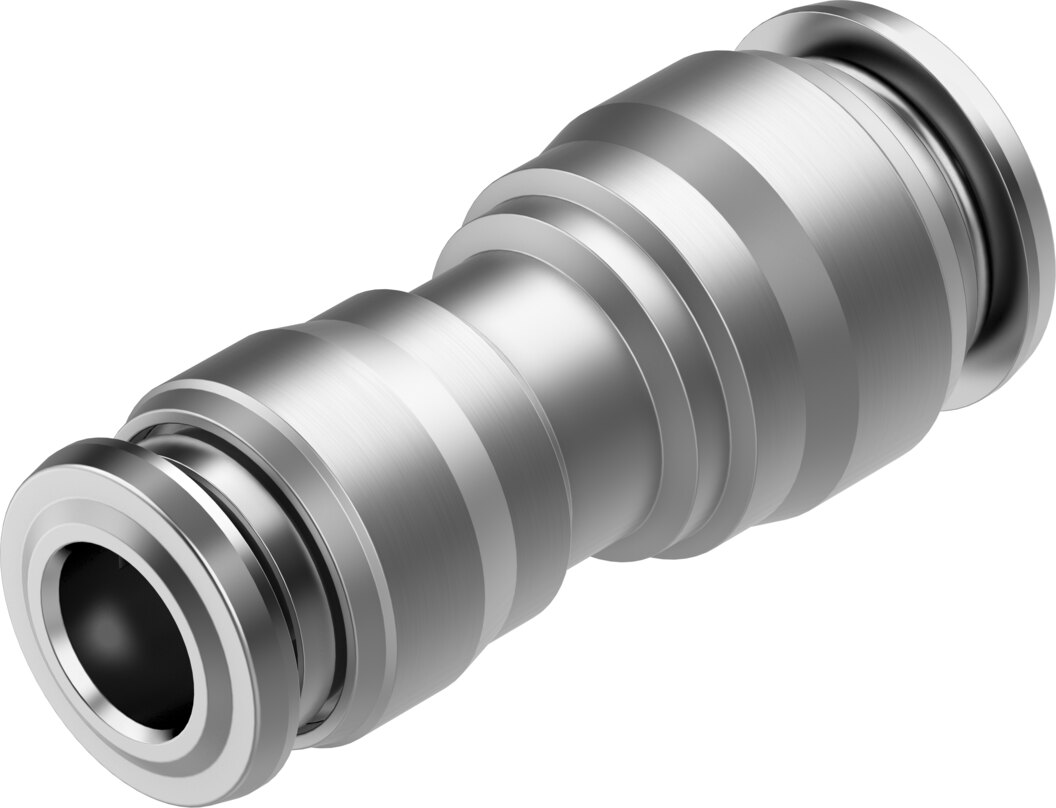

Gerade Steckverbindung für Schlauch-Außen-Ø 8 mm auf 6 mm, Edelstahl NPQR-D-Q8-Q6 - Festo 8085705
Mit NPQR-D-Q8-Q6 wechselt eine Schlauchleitung ohne Zwischenstück von Außen-Ø 8 mm auf Außen-Ø 6 mm. Betriebsdruck -0,95 bis 16 bar, Umgebung -20 bis 150 °C. Mit NSF/ANSI 169 für den Lebensmittelbereich, auch für Wasser einsetzbar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit NPQR-D-Q8-Q6 wechselt eine Schlauchleitung ohne Zwischenstück von Außen-Ø 8 mm auf Außen-Ø 6 mm. Betriebsdruck -0,95 bis 16 bar, Umgebung -20 bis 150 °C.
Vorteile
- Vom Vakuum bis 16 bar Betriebsdruck -0,95 bis 16 bar im gesamten Temperaturbereich
- LABS-konform nach VDMA24364-B2-L
- Reinraumtauglich Klasse 4 nach ISO 14644-1
- Batterieproduktion reduzierte Cu/Zn/Ni-Werte nach F1a
- Lebensmittelbereich NSF/ANSI 169, siehe Konformitätserklärung
- Nennweite 5 mm
Einsatz
NPQR-D-Q8-Q6 eignet sich zum Verlängern, Reparieren und Reduzieren von Schlauchleitungen im Maschinenbau. Zugelassenes Medium der NPQR-D-Q8-Q6: Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei), geölter Betrieb möglich.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | NPQR-D-Q8-Q6 |
| Festo-Teilenummer | 8085705 |
| Baugröße | Standard |
| Nennweite | 5 mm |
| Schlaucheinstecktiefe | 16,1 bis 17,05 mm |
| Hinweis zur Schlaucheinstecktiefe | Ø6 Tiefe 16,1 mm, Ø8 Tiefe 17,05 mm |
| Einbaulage | beliebig |
| Bauform | gerade Form |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck im gesamten Temperaturbereich | -0,95 bis 16 bar |
| Hinweis zum Betriebsdruck | Wasser: max. 7 bar bei 0 bis 80 °C |
| Zertifikat ausstellende Stelle | NSF C0556009 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei) |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 4 nach ISO 14644-1 |
| Lebensmitteltauglichkeit | siehe Konformitätserklärung, NSF/ANSI 169 |
| Umgebungstemperatur | -20 bis 150 °C |
| Produktgewicht | 16,7 g |
| Pneumatischer Anschluss 1 | für Schlauch Außen-Ø 8 mm |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 6 mm |
| Farbe Lösering | silber |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Werkstoff Haltering | hochlegierter Stahl rostfrei |
| Werkstoff Lösering | hochlegierter Stahl rostfrei |
| Werkstoff Schlauchdichtung | FPM |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Werkstoff Stützring | PPSU |
| Gewicht | 0,016 kg |
| Hersteller | Festo |
| Hersteller-Nr. | NPQR-D-Q8-Q6 |
| EAN | 4052568454944 |
| Zolltarifnummer | 73072980 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl |
| Nennweite DN [mm] | 5 |
| Baugröße BG | Standard |
| Dichtmaterial | FPM |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Betriebsdruck max [bar] | 16 |
| Temperaturbereich | -20-150 °C |
| Temperatur (max.) | 150 |
