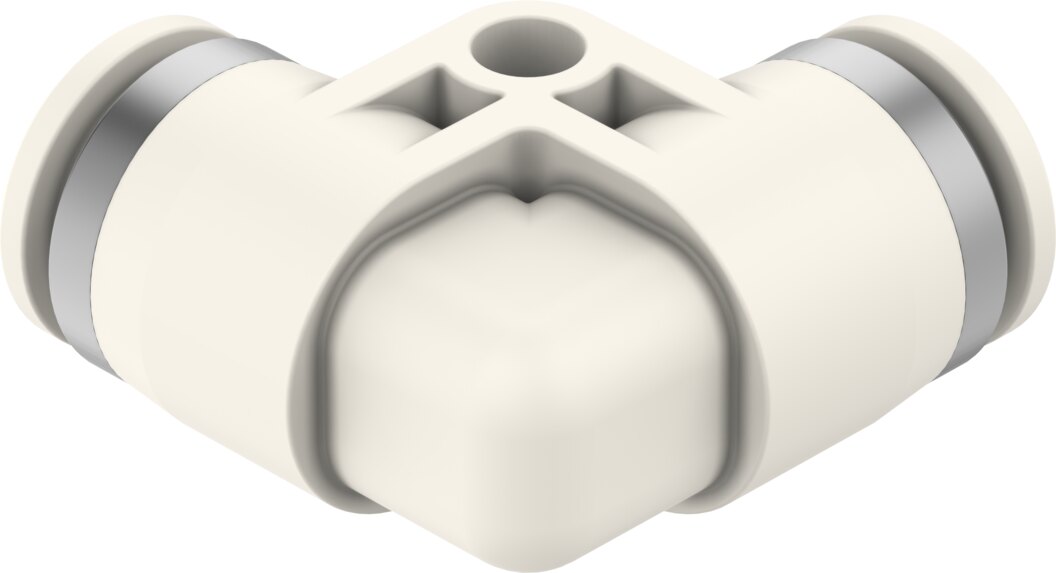

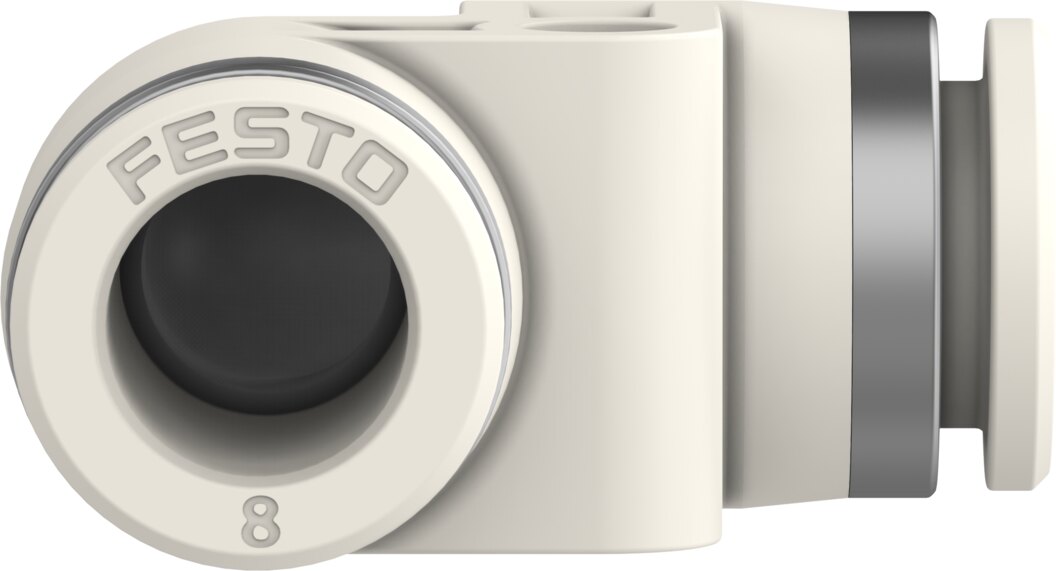

L-Steckverbindung für Schlauch-Außen-Ø 8 mm, PVDF NPQO-L-Q8-E-P10 - Festo 8203323

Festo ✓ Originalprodukt Neuware

Die L-Steckverbindung NPQO-L-Q8-E-P10 verbindet zwei Schläuche mit Außen-Ø 8 mm und lenkt die Leitung dabei um. Für die NPQO-L-Q8-E-P10 gelten -0,9 bis 3 bar Betriebsdruck und 0 bis 60 °C Umgebungstemperatur. Das Gehäuse besteht aus PVDF, Korrosionsbeständigkeitsklasse KBK 2.

Netto
9,37 €
zzgl. MwSt.
11,15 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8203323
Hersteller-Nr. NPQO-L-Q8-E-P10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die L-Steckverbindung NPQO-L-Q8-E-P10 verbindet zwei Schläuche mit Außen-Ø 8 mm und lenkt die Leitung dabei um. Für die NPQO-L-Q8-E-P10 gelten -0,9 bis 3 bar Betriebsdruck und 0 bis 60 °C Umgebungstemperatur.

Vorteile

  • Vom Vakuum bis 3 bar Betriebsdruck -0,9 bis 3 bar im gesamten Temperaturbereich
  • Für Sauerstoff geeignet nach ASTM G 93, ISO 15001
  • Biokompatibel nach ISO 18562
  • Nennweite 7 mm
  • Temperaturabhängig bis 16 bar belastbar
  • Umgebungstemperatur 0 bis 60 °CMediumstemperatur 0 bis 120 °C

Einsatz

NPQO-L-Q8-E-P10 ist für die Leitungsführung um Ecken und auf engem Bauraum gedacht. Die NPQO-L-Q8-E-P10 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Kohlenstoffdioxid, Luft, Sauerstoff, Stickstoff..

Technische Daten

MerkmalWert
TypNPQO-L-Q8-E-P10
Festo-Teilenummer8203323
Nennweite7 mm
Schlaucheinstecktiefe17,6 mm
Einbaulagebeliebig
BauformL-Form
Konstruktiver AufbauPush-Pull-Prinzip
Variantenmit Befestigungsbohrungen
Betriebsdruck im gesamten Temperaturbereich-0,9 bis 3 bar
Temperaturabhängiger Betriebsdruck-0,9 bis 16 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Kohlenstoffdioxid, Luft, Sauerstoff, Stickstoff
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Lebensmitteltauglichkeitsiehe erweiterte Werkstoffinformation
Mediumstemperatur0 bis 120 °C
Umgebungstemperatur0 bis 60 °C
Biokompatibilität gemäß NormISO 18562
Sauerstoffeignung gemäß NormASTM G 93, ISO 15001
Verunreinigungsgrad Kohlenwasserstoffe maximal550 mg/m²
Produktgewicht10,91 g
Pneumatischer Anschluss 1für Schlauch Außen-Ø 8 mm
Pneumatischer Anschluss 2für Schlauch Außen-Ø 8 mm
Farbe Löseringweiß
WerkstoffhinweisRoHS konform
Werkstoff GehäusePVDF
Werkstoff LöseringPVDF
Werkstoff O-RingFPM
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPVDF
Gewicht0,012 kg
HerstellerFesto
Hersteller-Nr.NPQO-L-Q8-E-P10
EAN4052568659554
Zolltarifnummer39174000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPVDF
für Schlauch-Außen-Ø [mm]8
Nennweite DN [mm]7
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
Medientemperatur [°C]0 bis 120
Betriebsdruck max [bar]3
Temperaturbereich0-60 °C
Temperatur (max.)60
