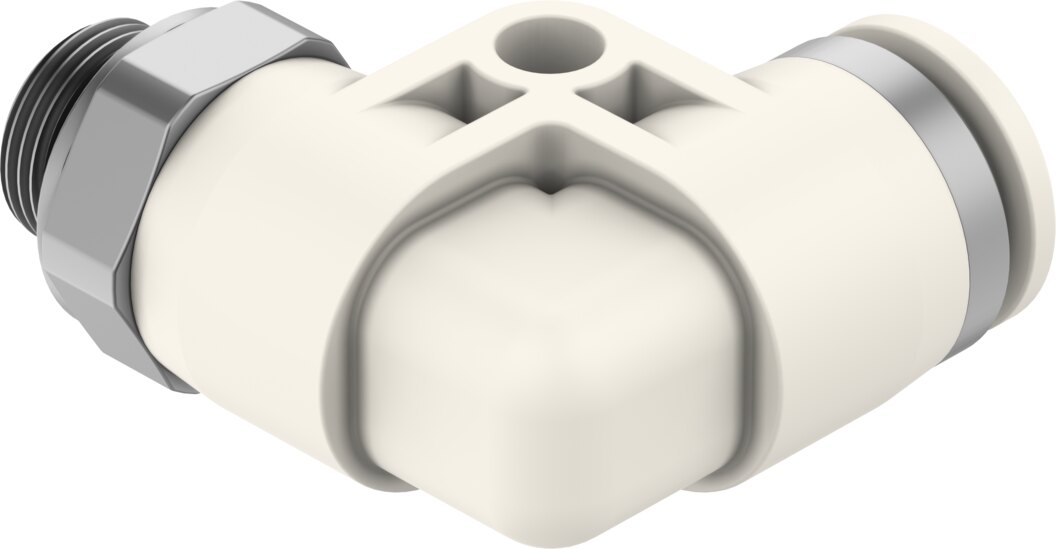

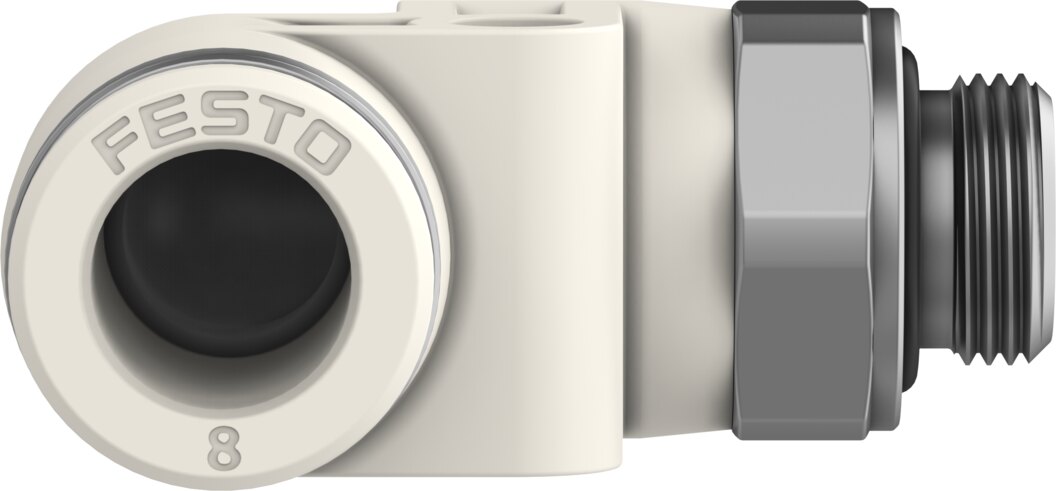

L-Steckverschraubung G1/8 auf Schlauch-Außen-Ø 8 mm, PVDF NPQO-L-G18-Q8-P10 - Festo 8203306

Festo ✓ Originalprodukt Neuware

Die L-Steckverschraubung NPQO-L-G18-Q8-P10 führt den Schlauch mit Außen-Ø 8 mm abgewinkelt vom Gewinde G1/8 weg. Die NPQO-L-G18-Q8-P10 ist für -0,9 bis 3 bar Betriebsdruck und 0 bis 60 °C Umgebungstemperatur ausgelegt. Das Gehäuse besteht aus PVDF, Korrosionsbeständigkeitsklasse KBK 2.

Netto
16,47 €
zzgl. MwSt.
19,60 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8203306
Hersteller-Nr. NPQO-L-G18-Q8-P10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die L-Steckverschraubung NPQO-L-G18-Q8-P10 führt den Schlauch mit Außen-Ø 8 mm abgewinkelt vom Gewinde G1/8 weg. Die NPQO-L-G18-Q8-P10 ist für -0,9 bis 3 bar Betriebsdruck und 0 bis 60 °C Umgebungstemperatur ausgelegt.

Vorteile

  • Vom Vakuum bis 3 bar Betriebsdruck -0,9 bis 3 bar im gesamten Temperaturbereich
  • Gehäuse aus PVDFKorrosionsbeständigkeitsklasse KBK 2
  • Schlauchdichtung aus FPM (Fluorkautschuk)
  • O-Ring am Einschraubzapfen aus FPM
  • LABS-konform nach VDMA24364-Zone III
  • Für Sauerstoff geeignet nach ASTM G 93, ISO 15001

Einsatz

Typische Einsatzorte der NPQO-L-G18-Q8-P10 sind Ventile, Zylinder und Wartungsgeräte mit Anschluss G1/8. Zugelassenes Medium der NPQO-L-G18-Q8-P10: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Kohlenstoffdioxid, Luft, Sauerstoff, Stickstoff..

Technische Daten

MerkmalWert
TypNPQO-L-G18-Q8-P10
Festo-Teilenummer8203306
Nennweite6 mm
Schlaucheinstecktiefe17,6 mm
Dichtungsart am EinschraubzapfenO-Ring
Einbaulagebeliebig
BauformL-Form
Konstruktiver AufbauPush-Pull-Prinzip
Variantenmit Befestigungsbohrungen
Betriebsdruck im gesamten Temperaturbereich-0,9 bis 3 bar
Temperaturabhängiger Betriebsdruck-0,9 bis 16 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Kohlenstoffdioxid, Luft, Sauerstoff, Stickstoff
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Lebensmitteltauglichkeitsiehe erweiterte Werkstoffinformation
Mediumstemperatur0 bis 120 °C
Umgebungstemperatur0 bis 60 °C
Biokompatibilität gemäß NormISO 18562
Sauerstoffeignung gemäß NormASTM G 93, ISO 15001
Verunreinigungsgrad Kohlenwasserstoffe maximal550 mg/m²
Max. Anziehdrehmoment6 Nm
Nenn-Anziehdrehmoment5 Nm
Toleranz zum Nenn-Anziehdrehmoment± 10 %
Produktgewicht19,8 g
Pneumatischer Anschluss 1Außengewinde G1/8
Pneumatischer Anschluss 2für Schlauch Außen-Ø 8 mm
Farbe Löseringweiß
Werkstoff Einschraubzapfenhochlegierter Stahl rostfrei
WerkstoffhinweisRoHS konform
Werkstoff GehäusePVDF
Werkstoff GewindedichtungFPM
Werkstoff LöseringPVDF
Werkstoff O-RingFPM
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPVDF
Gewicht0,021 kg
HerstellerFesto
Hersteller-Nr.NPQO-L-G18-Q8-P10
EAN4052568659387
Zolltarifnummer73072910
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPVDF
GewindeG 1/8
für Schlauch-Außen-Ø [mm]8
Nennweite DN [mm]6
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
Medientemperatur [°C]0 bis 120
Betriebsdruck max [bar]3
Temperaturbereich0-60 °C
Temperatur (max.)60
