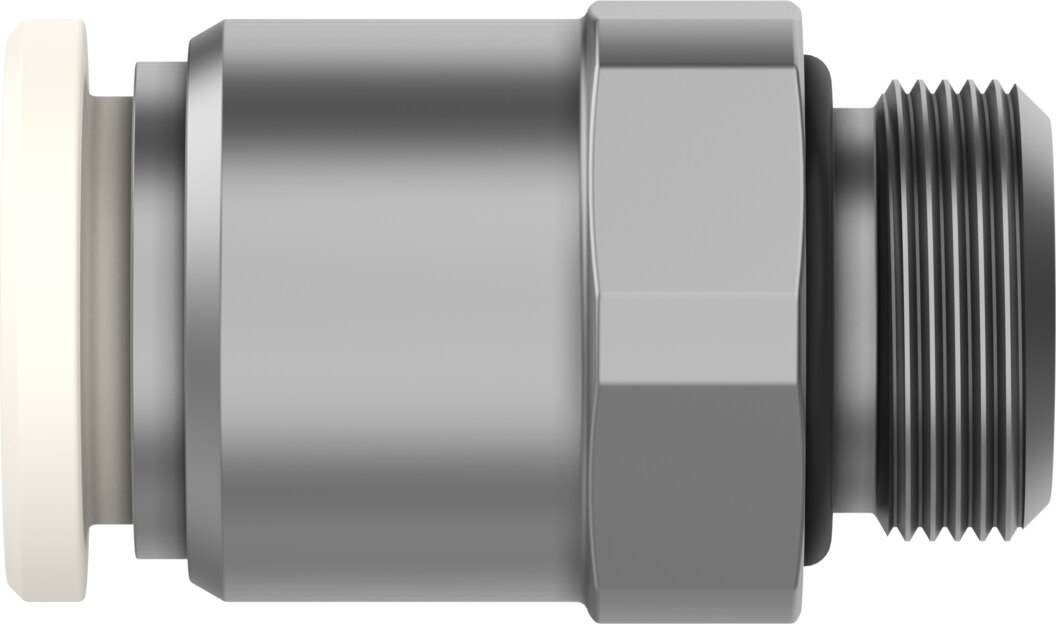

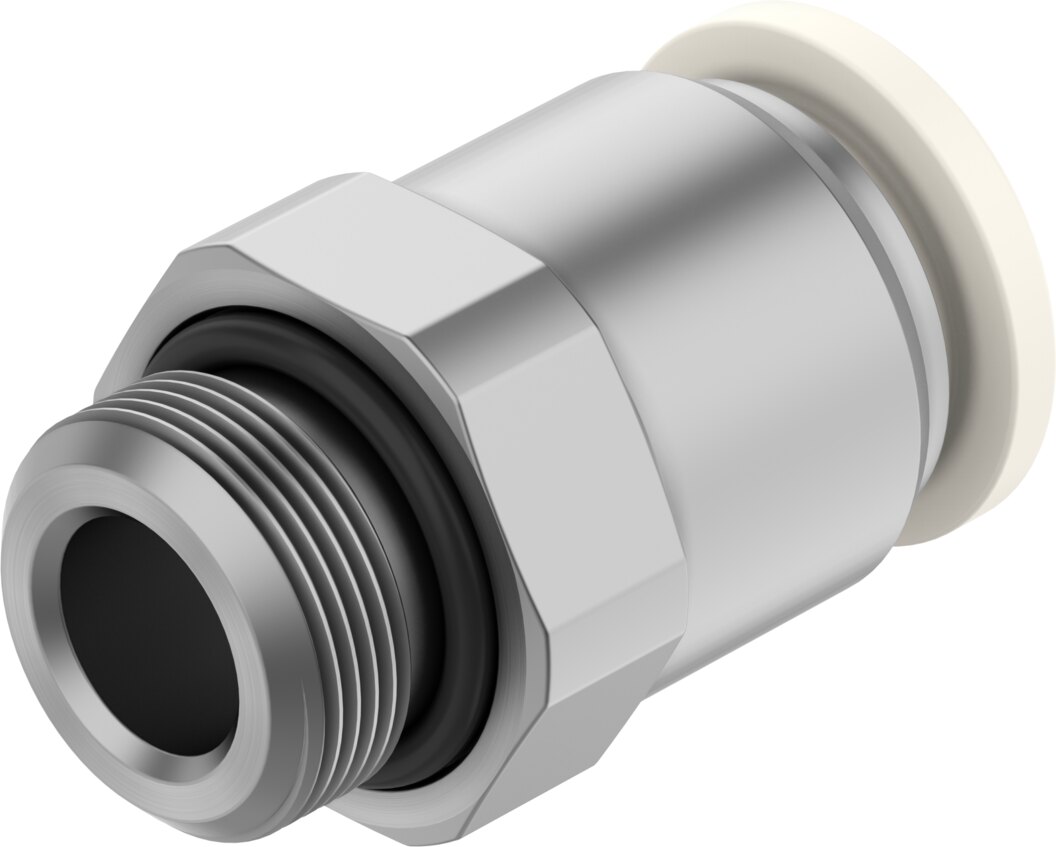

Gerade Steckverschraubung G1/4 auf Schlauch-Außen-Ø 10 mm, Edelstahl NPQO-D-G14-Q10-P5 - Festo 8203299
Die gerade Steckverschraubung NPQO-D-G14-Q10-P5 verbindet einen Schlauch mit Außen-Ø 10 mm direkt mit einem Anschluss G1/4. Die NPQO-D-G14-Q10-P5 ist für -0,9 bis 20 bar Betriebsdruck und 0 bis 120 °C Umgebungstemperatur ausgelegt. Für Sauerstoff nach ASTM G 93, ISO 15001 geeignet.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die gerade Steckverschraubung NPQO-D-G14-Q10-P5 verbindet einen Schlauch mit Außen-Ø 10 mm direkt mit einem Anschluss G1/4. Die NPQO-D-G14-Q10-P5 ist für -0,9 bis 20 bar Betriebsdruck und 0 bis 120 °C Umgebungstemperatur ausgelegt.
Vorteile
- Vom Vakuum bis 20 bar Betriebsdruck -0,9 bis 20 bar im gesamten Temperaturbereich
- Nenn-Anziehdrehmoment 8 Nm (± 10 %)
- Umgebungstemperatur 0 bis 120 °CMediumstemperatur 0 bis 120 °C
- Push-Pull-Prinzip Schlauch einstecken, zum Lösen den weißen Lösering drücken
- Gehäuse aus rostfreiem hochlegiertem StahlKorrosionsbeständigkeitsklasse KBK 2
- Schlauchdichtung aus FPM (Fluorkautschuk)
Einsatz
Die NPQO-D-G14-Q10-P5 schließt Schlauchleitungen an Ventile, Antriebe und Verteiler mit Gewinde G1/4 an. Zugelassenes Medium der NPQO-D-G14-Q10-P5: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Kohlenstoffdioxid, Luft, Sauerstoff, Stickstoff..
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | NPQO-D-G14-Q10-P5 |
| Festo-Teilenummer | 8203299 |
| Nennweite | 7,2 mm |
| Schlaucheinstecktiefe | 20,1 mm |
| Dichtungsart am Einschraubzapfen | O-Ring |
| Einbaulage | beliebig |
| Bauform | gerade Form |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck im gesamten Temperaturbereich | -0,9 bis 20 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Kohlenstoffdioxid, Luft, Sauerstoff, Stickstoff |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Mediumstemperatur | 0 bis 120 °C |
| Umgebungstemperatur | 0 bis 120 °C |
| Biokompatibilität gemäß Norm | ISO 18562 |
| Sauerstoffeignung gemäß Norm | ASTM G 93, ISO 15001 |
| Verunreinigungsgrad Kohlenwasserstoffe maximal | 550 mg/m² |
| Max. Anziehdrehmoment | 9 Nm |
| Nenn-Anziehdrehmoment | 8 Nm |
| Toleranz zum Nenn-Anziehdrehmoment | ± 10 % |
| Produktgewicht | 21,34 g |
| Pneumatischer Anschluss 1 | Außengewinde G1/4 |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 10 mm |
| Farbe Lösering | weiß |
| Werkstoff Einschraubzapfen | hochlegierter Stahl rostfrei |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Werkstoff Gewindedichtung | FPM |
| Werkstoff Lösering | PVDF |
| Werkstoff O-Ring | FPM |
| Werkstoff Schlauchdichtung | FPM |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Werkstoff Stützring | PVDF |
| Gewicht | 0,023 kg |
| Hersteller | Festo |
| Hersteller-Nr. | NPQO-D-G14-Q10-P5 |
| EAN | 4052568659318 |
| Zolltarifnummer | 73072910 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl |
| Gewinde | G 1/4 |
| für Schlauch-Außen-Ø [mm] | 10 |
| Nennweite DN [mm] | 7,2 |
| Dichtmaterial | FPM |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Gewindeart | Außengewinde |
| Medientemperatur [°C] | 0 bis 120 |
| Betriebsdruck max [bar] | 20 |
| Temperatur (max.) | 120 |
