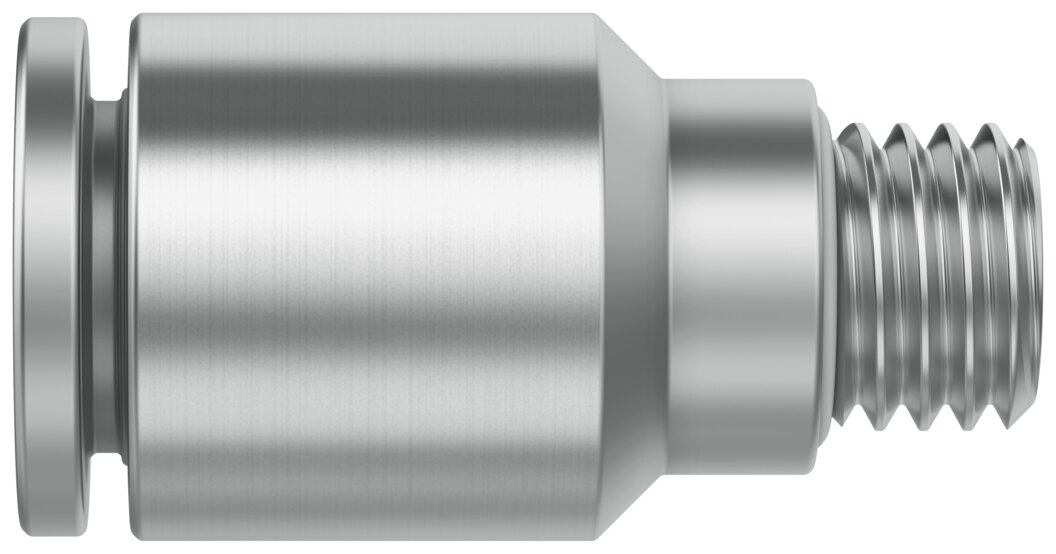

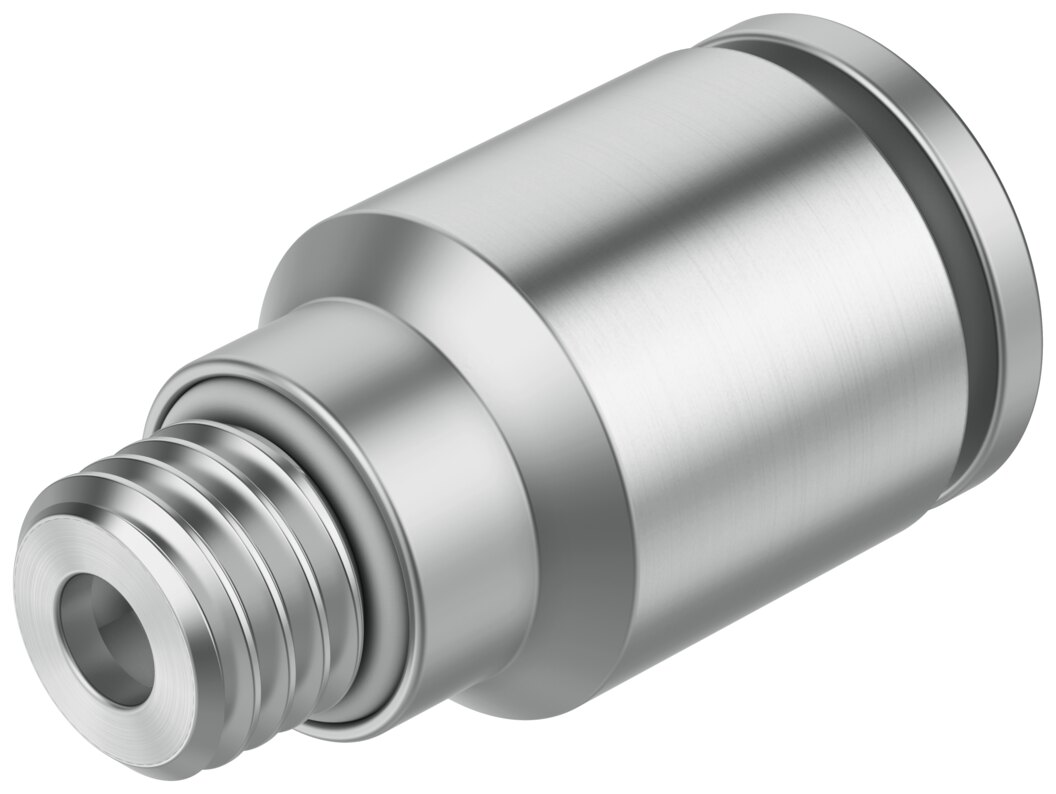

Steckverschraubung Messing chemisch vernickelt Außengewinde M7 auf Schlauch-Ø 6 mm NPQH-DK-M7-Q6-P10 - Festo 8114986

Festo ✓ Originalprodukt Neuware

Steckverschraubung NPQH-DK-M7-Q6-P10 für schnelle Schlauchverbindungen, Außengewinde M7 auf Schlauch-Außen-Ø 6 mm. Der Betriebsdruck reicht von -0,95 bis 20 bar im gesamten Temperaturbereich. Gehäuse aus chemisch vernickeltem Messing, Schlauchdichtung aus FPM. Korrosionsbeständigkeitsklasse 3.

Netto
2,48 €
zzgl. MwSt.
2,95 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8114986
Hersteller-Nr. NPQH-DK-M7-Q6-P10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Steckverschraubung NPQH-DK-M7-Q6-P10 wird über das Außengewinde M7 eingeschraubt und führt einen Kunststoffschlauch mit Außen-Ø 6 mm in gerader Linie ab. Der Schlauch mit 6 mm Außendurchmesser wird nach dem Push-Pull-Prinzip eingesteckt und über den Lösering wieder freigegeben.

Vorteile

  • Vakuum und Überdruck Betriebsdruck -0,95 bis 20 bar im gesamten Temperaturbereich
  • Korrosionsschutz Korrosionsbeständigkeitsklasse KBK 3 - starke Korrosionsbeanspruchung
  • Temperaturbereich Umgebungstemperatur 0 bis 150 °C
  • Werkstoffe Gehäuse und Lösering aus chemisch vernickeltem Messing, Klemmsegment aus rostfreiem hochlegiertem Stahl, Schlauchdichtung und Gewindedichtung aus FPM, Haltering und Stützring aus PEI
  • Lebensmittelbereich Lebensmitteltauglichkeit nach NSF/ANSI 169, Zertifikat NSF C0523185
  • Nennweite 3 mm

Einsatz

Typischer Einsatz für NPQH-DK-M7-Q6-P10: für Zylinder, Ventile und Wartungsgeräte, an denen der Schlauch gerade aus dem Anschluss geführt wird. Zulässige Medien für NPQH-DK-M7-Q6-P10: Druckluft nach ISO 8573-1:2010 [7:-:-] oder flüssiges, eisfreies Wasser. Geölter Betrieb ist möglich. Die Einbaulage ist beliebig..

Technische Daten

TypNPQH-DK-M7-Q6-P10
Festo-Teilenummer8114986
BaugrößeStandard
Nennweite3 mm
Schlaucheinstecktiefe15,9 mm
Dichtungsart am EinschraubzapfenDichtring
Einbaulagebeliebig
Bauformgerade Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 20 bar
Zertifikat ausstellende StelleNSF C0523185
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hinweis zum BetriebsmediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK3 - starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit nach ISO 14644-14Klasse 4 nach ISO 14644-1
Lebensmitteltauglichkeitsiehe Konformitätserklärung, NSF/ANSI 169
Umgebungstemperatur0 bis 150 °C
Nenn-Anziehdrehmoment3 Nm
Toleranz Nenn-Anziehdrehmoment± 20 %
Pneumatischer Anschluss 1Außengewinde M7
Pneumatischer Anschluss 2für Schlauch Außen-Ø 6 mm
Farbe Löseringsilber
WerkstoffhinweisRoHS konform
Werkstoff GehäuseMessing, chemisch vernickelt
Werkstoff GewindedichtungFPM
Werkstoff HalteringPEI
Werkstoff LöseringMessing chemisch vernickelt
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPEI
Gewicht je Stück6,7 g
Gewicht0,007 kg
HerstellerFesto
Hersteller-Nr.NPQH-DK-M7-Q6-P10
EAN4052568607241
Zolltarifnummer74122000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeM7
für Schlauch-Außen-Ø [mm]6
Nennweite DN [mm]3
Baugröße BGStandard
DichtmaterialFPM
MediumDruckluft, Wasser
BauartPush-Pull-Prinzip
GewindeartAußengewinde
NormNSF/ANSI 169
SerieNPQH
Betriebsdruck max [bar]20
Pneumatischer AnschlussM7
Temperaturbereich0-150 °C
Temperatur (max.)150
