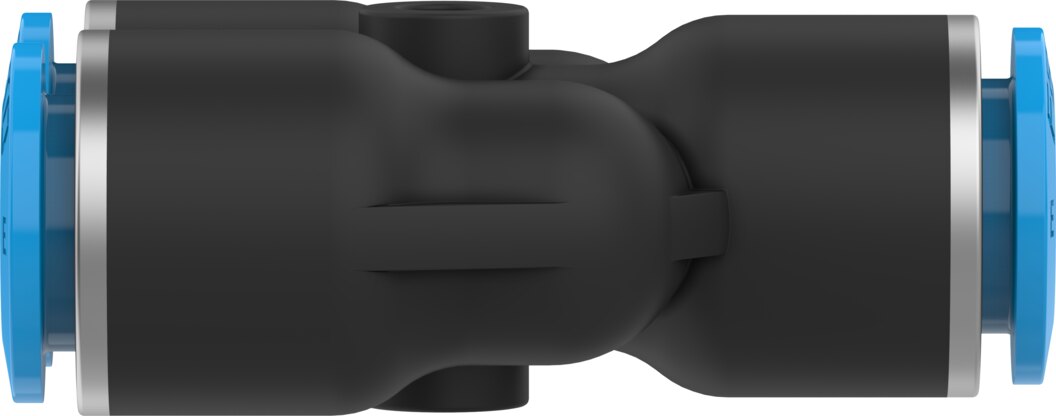

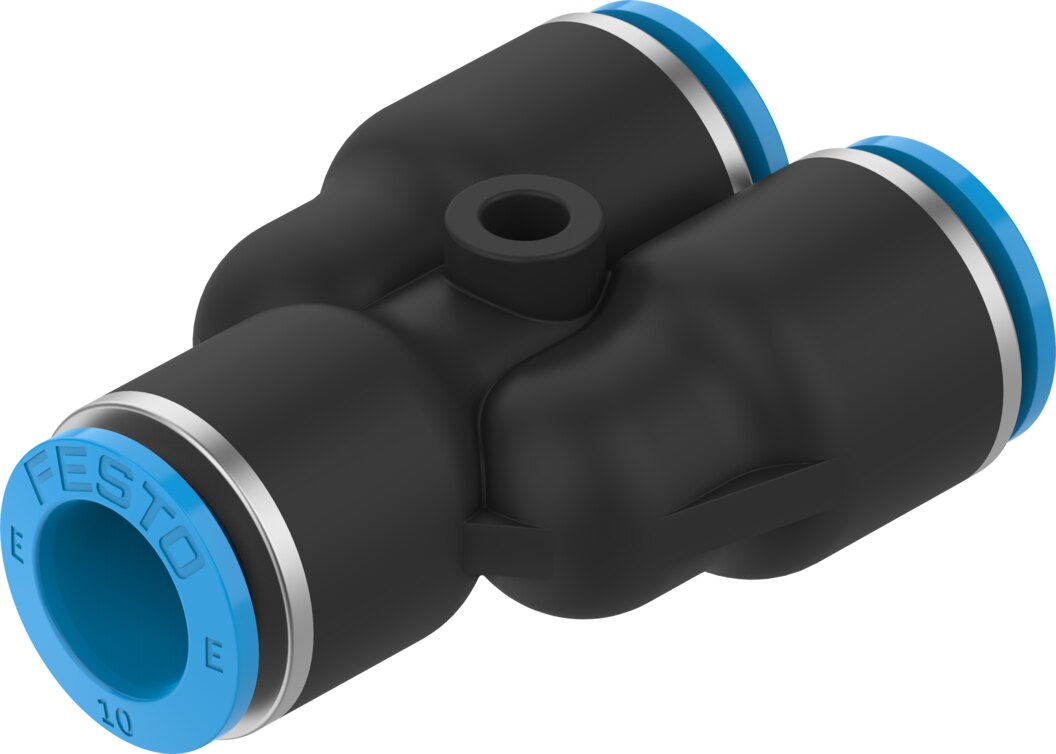

Y-Steckverbindung für Schlauch-Außen-Ø 10 mm, PBT NPQE-Y-Q10-E-F1A-P10 - Festo 8158807
Mit der Y-Steckverbindung NPQE-Y-Q10-E-F1A-P10 gehen von einer Schlauchleitung mit Außen-Ø 10 mm zwei Abgänge aus. Einsatzgrenzen: -0,95 bis 8 bar und -5 bis 60 °C. Reinraumtauglich nach Klasse 4 der ISO 14644-1 und LABS-konform.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit der Y-Steckverbindung NPQE-Y-Q10-E-F1A-P10 gehen von einer Schlauchleitung mit Außen-Ø 10 mm zwei Abgänge aus. Einsatzgrenzen: -0,95 bis 8 bar und -5 bis 60 °C.
Vorteile
- Vom Vakuum bis 8 bar Betriebsdruck -0,95 bis 8 bar im gesamten Temperaturbereich
- Batterieproduktion reduzierte Cu/Zn/Ni-Werte nach F1a
- Nennweite 8,2 mm
- Umgebungstemperatur -5 bis 60 °C
- Push-Pull-Prinzip Schlauch einstecken, zum Lösen den blauen Lösering drücken
- Gehäuse aus PBTKorrosionsbeständigkeitsklasse KBK 1
Einsatz
NPQE-Y-Q10-E-F1A-P10 kommt dort zum Einsatz, wo eine Leitung mehrere Verbraucher versorgt. Zugelassenes Medium der NPQE-Y-Q10-E-F1A-P10: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich..
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | NPQE-Y-Q10-E-F1A-P10 |
| Festo-Teilenummer | 8158807 |
| Baugröße | Standard |
| Nennweite | 8,2 mm |
| Einbaulage | beliebig |
| Bauform | Y-Form |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck im gesamten Temperaturbereich | -0,95 bis 8 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 4 nach ISO 14644-1 |
| Umgebungstemperatur | -5 bis 60 °C |
| Produktgewicht | 15,16 g |
| Pneumatischer Anschluss 1 | für Schlauch Außen-Ø 10 mm |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 10 mm |
| Farbe Lösering | blau |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PBT |
| Werkstoff Lösering | POM |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 0,016 kg |
| Hersteller | Festo |
| Hersteller-Nr. | NPQE-Y-Q10-E-F1A-P10 |
| EAN | 4052568599331 |
| Zolltarifnummer | 39174000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| für Schlauch-Außen-Ø [mm] | 10 |
| Nennweite DN [mm] | 8,2 |
| Baugröße BG | Standard |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | -5-60 °C |
| Temperatur (max.) | 60 |
