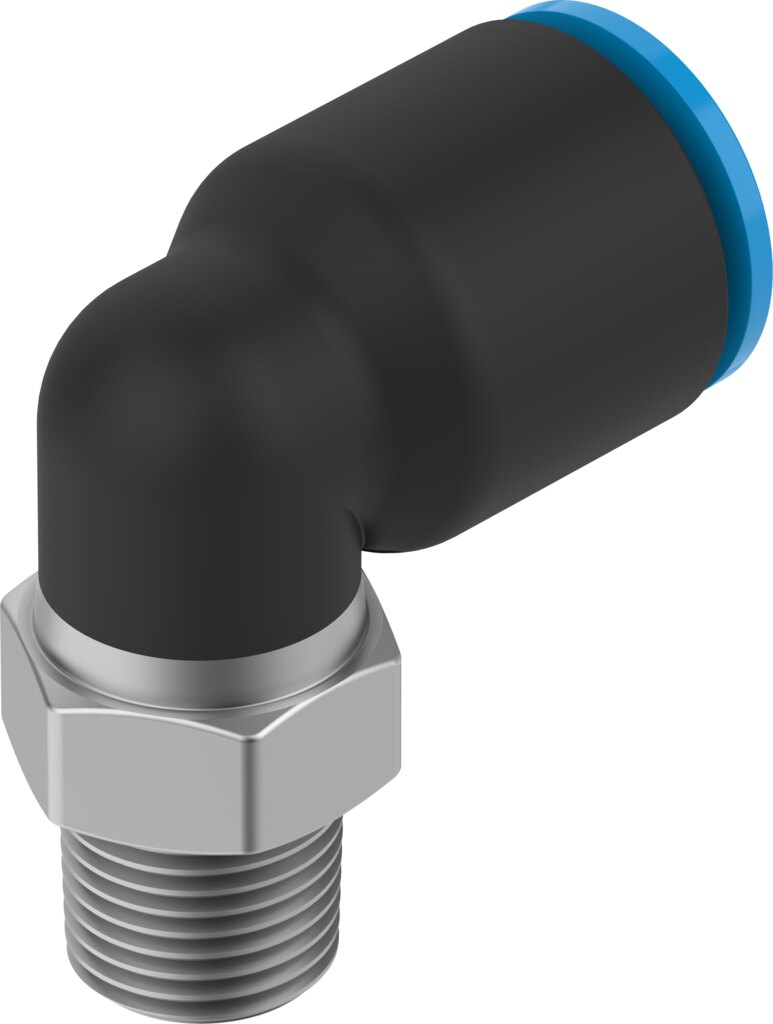

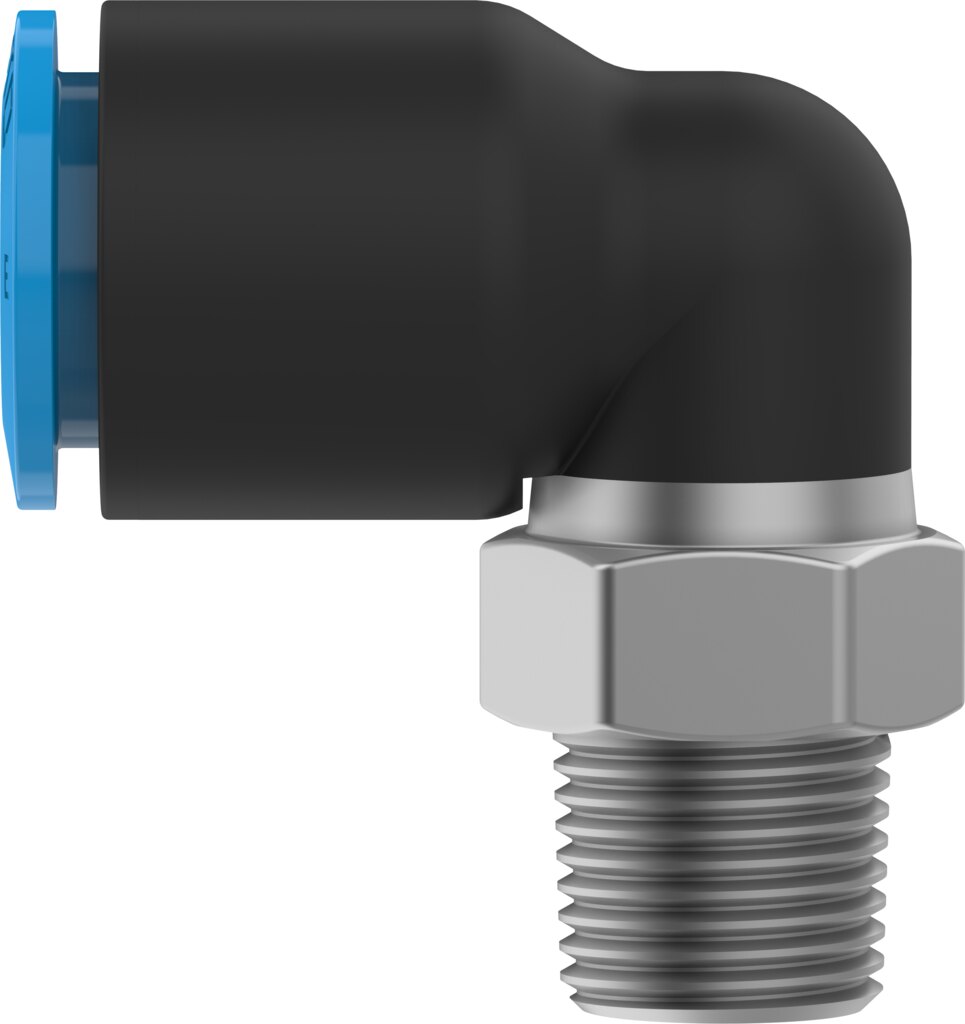

L-Steckverschraubung R1/4 auf Schlauch-Außen-Ø 12 mm NPQE-L-R14-Q12-F1A-P10 - Festo 8158786

Festo ✓ Originalprodukt Neuware

Wo der Platz neben dem Anschluss knapp ist, setzt die L-Steckverschraubung NPQE-L-R14-Q12-F1A-P10 den Schlauch mit Außen-Ø 12 mm im Winkel an das Gewinde R1/4. Die NPQE-L-R14-Q12-F1A-P10 ist für -0,95 bis 8 bar Betriebsdruck und -5 bis 60 °C Umgebungstemperatur ausgelegt.

Netto
9,63 €
zzgl. MwSt.
11,46 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8158786
Hersteller-Nr. NPQE-L-R14-Q12-F1A-P10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo der Platz neben dem Anschluss knapp ist, setzt die L-Steckverschraubung NPQE-L-R14-Q12-F1A-P10 den Schlauch mit Außen-Ø 12 mm im Winkel an das Gewinde R1/4. Die NPQE-L-R14-Q12-F1A-P10 ist für -0,95 bis 8 bar Betriebsdruck und -5 bis 60 °C Umgebungstemperatur ausgelegt.

Vorteile

  • Vom Vakuum bis 8 bar Betriebsdruck -0,95 bis 8 bar im gesamten Temperaturbereich
  • Push-Pull-Prinzip Schlauch einstecken, zum Lösen den blauen Lösering drücken
  • Gehäuse aus PBT und rostfreiem hochlegiertem StahlKorrosionsbeständigkeitsklasse KBK 1
  • Schlauchdichtung aus NBR
  • Einschraubzapfen mit Beschichtung aus PTFE
  • LABS-konform nach VDMA24364-Zone III

Einsatz

Die NPQE-L-R14-Q12-F1A-P10 schließt Schlauchleitungen an Ventile, Antriebe und Verteiler mit Gewinde R1/4 an. Die NPQE-L-R14-Q12-F1A-P10 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich..

Technische Daten

MerkmalWert
TypNPQE-L-R14-Q12-F1A-P10
Festo-Teilenummer8158786
BaugrößeStandard
Nennweite8,5 mm
Dichtungsart am EinschraubzapfenBeschichtung
Einbaulagebeliebig
BauformL-Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 8 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Umgebungstemperatur-5 bis 60 °C
Produktgewicht24,03 g
BefestigungsartAußensechskant SW17
Pneumatischer Anschluss 1Außengewinde R1/4
Pneumatischer Anschluss 2für Schlauch Außen-Ø 12 mm
Farbe Löseringblau
WerkstoffhinweisRoHS konform
Werkstoff GehäusePBT, hochlegierter Stahl rostfrei
Werkstoff GewindedichtungPTFE
Werkstoff LöseringPOM
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,024 kg
HerstellerFesto
Hersteller-Nr.NPQE-L-R14-Q12-F1A-P10
EAN4052568599133
Zolltarifnummer73072910
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeR 1/4
für Schlauch-Außen-Ø [mm]12
Nennweite DN [mm]8,5
Baugröße BGStandard
DichtmaterialNBR
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
Schlüsselweite [mm]17
Betriebsdruck max [bar]8
Temperaturbereich-5-60 °C
Temperatur (max.)60
