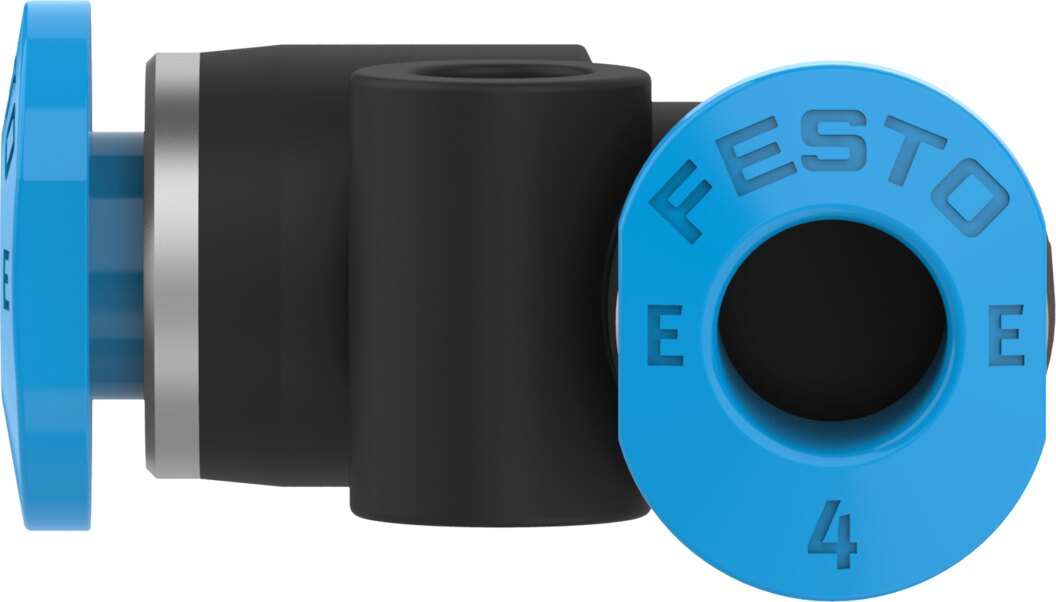

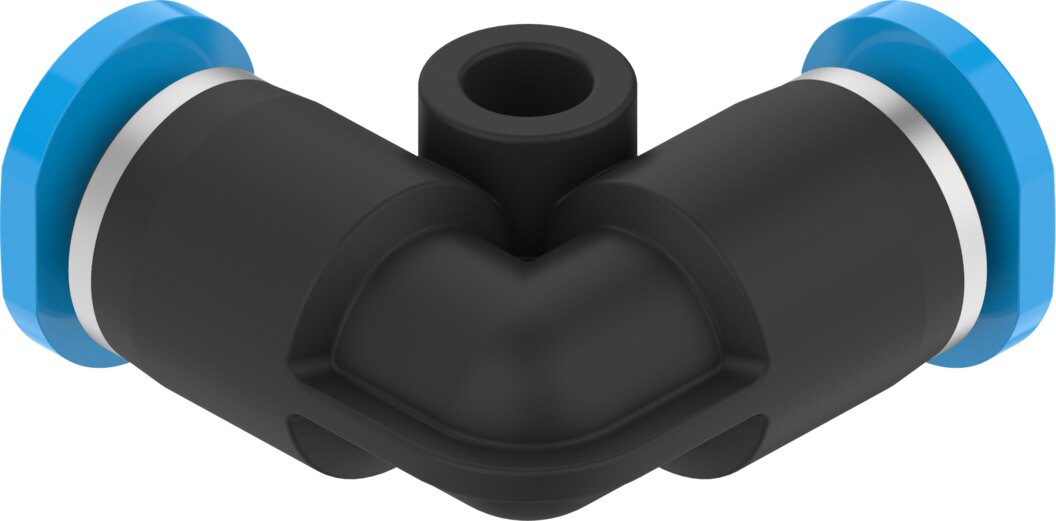

L-Steckverbindung für Schlauch-Außen-Ø 4 mm, PBT NPQE-L-Q4-E-F1A-P10 - Festo 8158796

Festo ✓ Originalprodukt Neuware

Mit der L-Steckverbindung NPQE-L-Q4-E-F1A-P10 wird eine Schlauchleitung mit Außen-Ø 4 mm abgewinkelt geführt. Für die NPQE-L-Q4-E-F1A-P10 gelten -0,95 bis 8 bar Betriebsdruck und -5 bis 60 °C Umgebungstemperatur. Das Gehäuse besteht aus PBT, Korrosionsbeständigkeitsklasse KBK 1.

Netto
3,52 €
zzgl. MwSt.
4,19 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8158796
Hersteller-Nr. NPQE-L-Q4-E-F1A-P10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit der L-Steckverbindung NPQE-L-Q4-E-F1A-P10 wird eine Schlauchleitung mit Außen-Ø 4 mm abgewinkelt geführt. Für die NPQE-L-Q4-E-F1A-P10 gelten -0,95 bis 8 bar Betriebsdruck und -5 bis 60 °C Umgebungstemperatur.

Vorteile

  • Vom Vakuum bis 8 bar Betriebsdruck -0,95 bis 8 bar im gesamten Temperaturbereich
  • Umgebungstemperatur -5 bis 60 °C
  • Push-Pull-Prinzip Schlauch einstecken, zum Lösen den blauen Lösering drücken
  • Gehäuse aus PBTKorrosionsbeständigkeitsklasse KBK 1
  • Schlauchdichtung aus NBR
  • LABS-konform nach VDMA24364-Zone III

Einsatz

NPQE-L-Q4-E-F1A-P10 ist für die Leitungsführung um Ecken und auf engem Bauraum gedacht. Die NPQE-L-Q4-E-F1A-P10 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich..

Technische Daten

MerkmalWert
TypNPQE-L-Q4-E-F1A-P10
Festo-Teilenummer8158796
BaugrößeMini
Nennweite2,3 mm
Einbaulagebeliebig
BauformL-Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 8 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Umgebungstemperatur-5 bis 60 °C
Produktgewicht1,44 g
Pneumatischer Anschluss 1für Schlauch Außen-Ø 4 mm
Pneumatischer Anschluss 2für Schlauch Außen-Ø 4 mm
Farbe Löseringblau
WerkstoffhinweisRoHS konform
Werkstoff GehäusePBT
Werkstoff LöseringPOM
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,002 kg
HerstellerFesto
Hersteller-Nr.NPQE-L-Q4-E-F1A-P10
EAN4052568599232
Zolltarifnummer39174000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
für Schlauch-Außen-Ø [mm]4
Nennweite DN [mm]2,3
Baugröße BGMini
DichtmaterialNBR
MediumDruckluft
BauartPush-Pull-Prinzip
Betriebsdruck max [bar]8
Temperaturbereich-5-60 °C
Temperatur (max.)60
