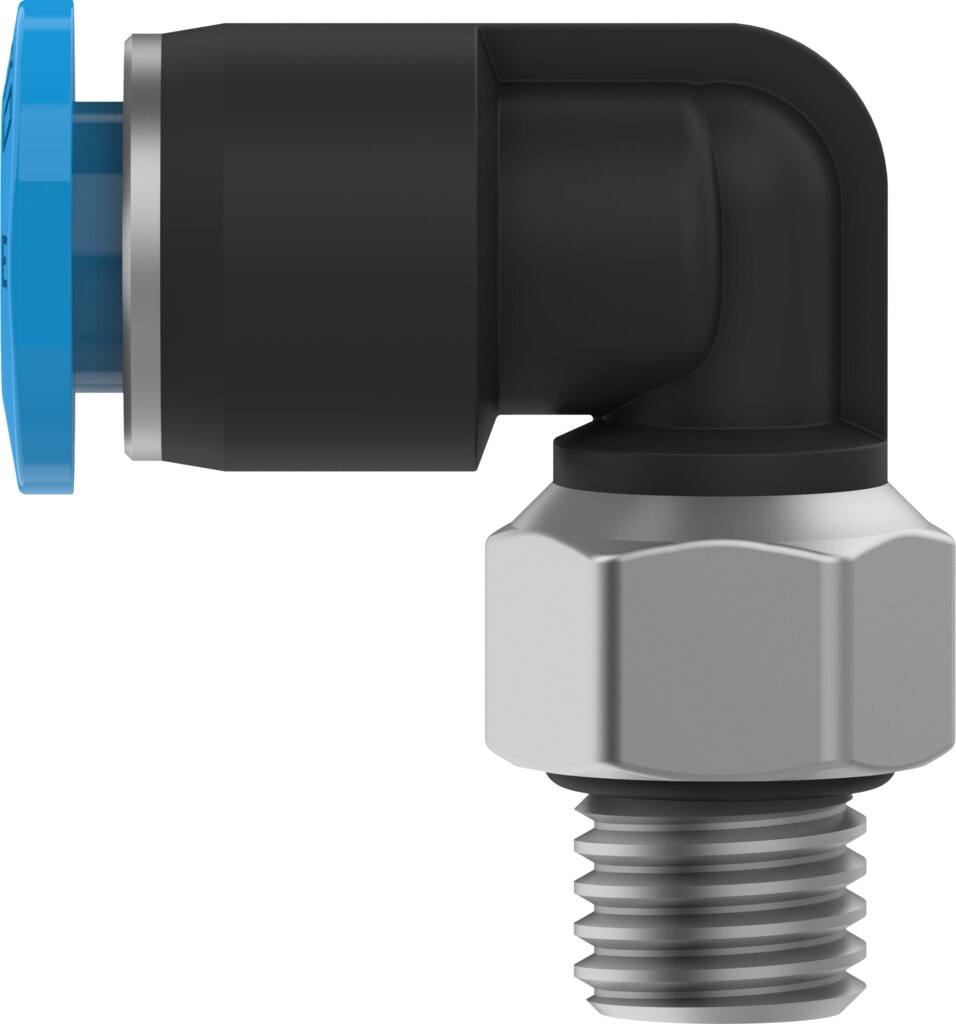

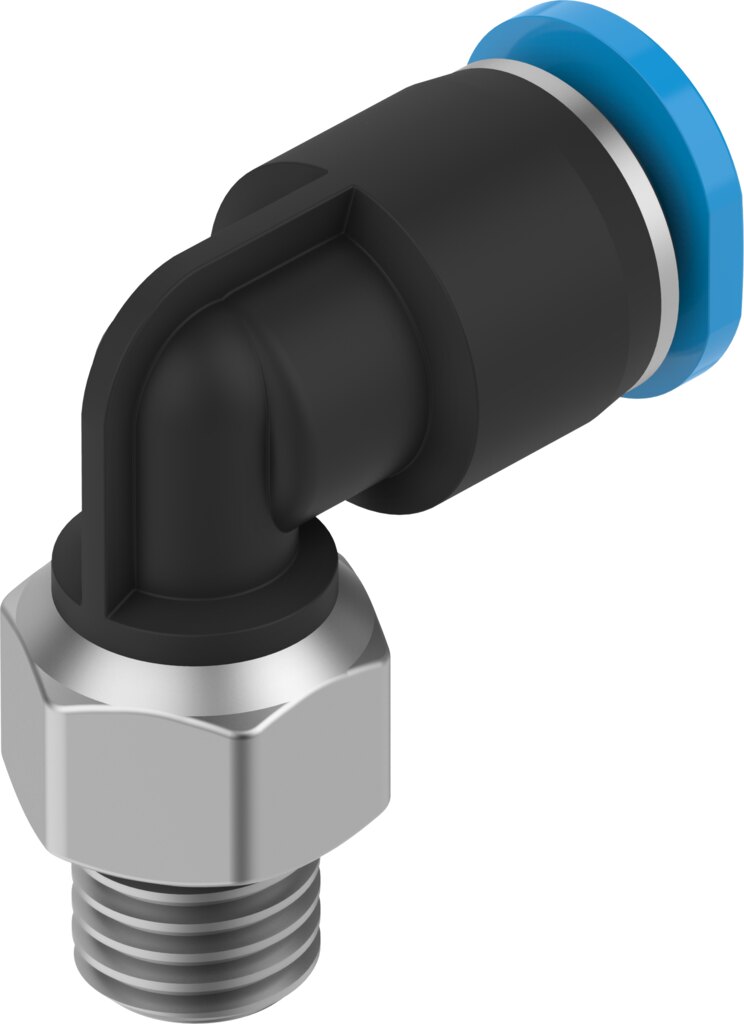

L-Steckverschraubung M7 auf Schlauch-Außen-Ø 6 mm NPQE-L-M7-Q6-F1A-P10 - Festo 8158778
Die L-Steckverschraubung NPQE-L-M7-Q6-F1A-P10 führt den Schlauch mit Außen-Ø 6 mm abgewinkelt vom Gewinde M7 weg. Betriebsdruck -0,95 bis 8 bar, Umgebung -5 bis 60 °C. Reinraumtauglich nach Klasse 4 der ISO 14644-1 und LABS-konform.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die L-Steckverschraubung NPQE-L-M7-Q6-F1A-P10 führt den Schlauch mit Außen-Ø 6 mm abgewinkelt vom Gewinde M7 weg. Betriebsdruck -0,95 bis 8 bar, Umgebung -5 bis 60 °C.
Vorteile
- Vom Vakuum bis 8 bar Betriebsdruck -0,95 bis 8 bar im gesamten Temperaturbereich
- Batterieproduktion reduzierte Cu/Zn/Ni-Werte nach F1a
- Nennweite 2,3 mm
- Nenn-Anziehdrehmoment 2 Nm (± 5 %)
- Baugröße MiniProduktgewicht 5,71 g
- Umgebungstemperatur -5 bis 60 °C
Einsatz
Die NPQE-L-M7-Q6-F1A-P10 schließt Schlauchleitungen an Ventile, Antriebe und Verteiler mit Gewinde M7 an. Die NPQE-L-M7-Q6-F1A-P10 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich..
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | NPQE-L-M7-Q6-F1A-P10 |
| Festo-Teilenummer | 8158778 |
| Baugröße | Mini |
| Nennweite | 2,3 mm |
| Dichtungsart am Einschraubzapfen | Dichtring |
| Einbaulage | beliebig |
| Bauform | L-Form |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck im gesamten Temperaturbereich | -0,95 bis 8 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 4 nach ISO 14644-1 |
| Umgebungstemperatur | -5 bis 60 °C |
| Nenn-Anziehdrehmoment | 2 Nm |
| Toleranz zum Nenn-Anziehdrehmoment | ± 5 % |
| Produktgewicht | 5,71 g |
| Befestigungsart | Außensechskant SW10 |
| Pneumatischer Anschluss 1 | Außengewinde M7 |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 6 mm |
| Farbe Lösering | blau |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PBT, hochlegierter Stahl rostfrei |
| Werkstoff Gewindedichtung | NBR, hochlegierter Stahl rostfrei |
| Werkstoff Lösering | POM |
| Werkstoff O-Ring | NBR |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 0,006 kg |
| Hersteller | Festo |
| Hersteller-Nr. | NPQE-L-M7-Q6-F1A-P10 |
| EAN | 4052568599058 |
| Zolltarifnummer | 73072910 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | M7 |
| für Schlauch-Außen-Ø [mm] | 6 |
| Nennweite DN [mm] | 2,3 |
| Baugröße BG | Mini |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Gewindeart | Außengewinde |
| Schlüsselweite [mm] | 10 |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | -5-60 °C |
| Temperatur (max.) | 60 |
