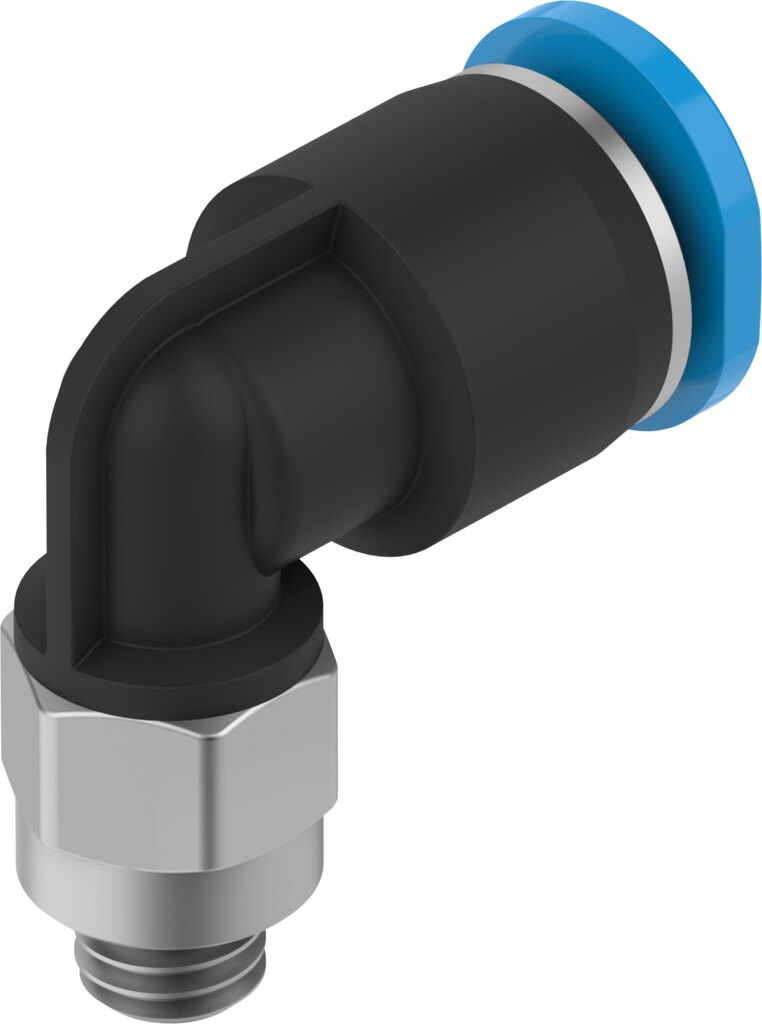

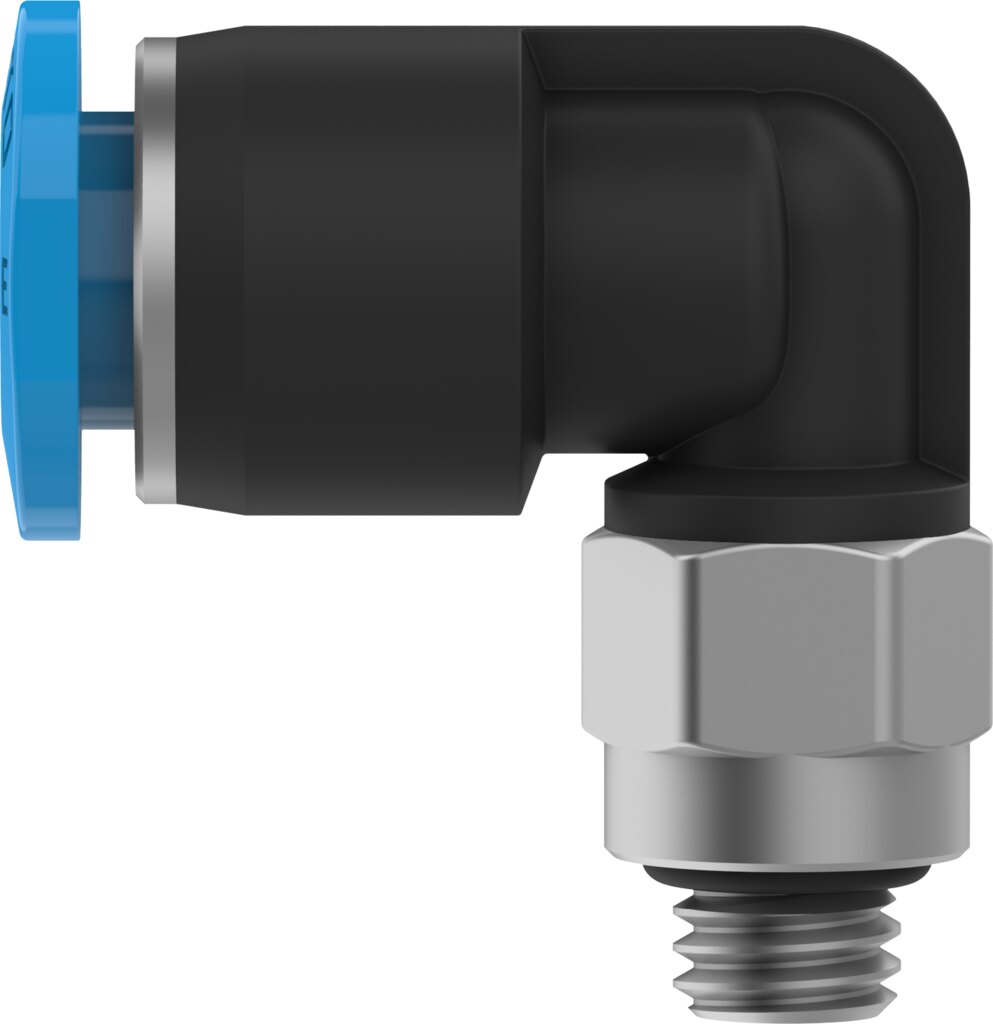

L-Steckverschraubung M5 auf Schlauch-Außen-Ø 6 mm NPQE-L-M5-Q6-F1A-P10 - Festo 8158776

Festo ✓ Originalprodukt Neuware

Wo der Platz neben dem Anschluss knapp ist, setzt die L-Steckverschraubung NPQE-L-M5-Q6-F1A-P10 den Schlauch mit Außen-Ø 6 mm im Winkel an das Gewinde M5. Betriebsdruck -0,95 bis 8 bar, Umgebung -5 bis 60 °C. Reinraumtauglich nach Klasse 4 der ISO 14644-1 und LABS-konform.

Netto
4,17 €
zzgl. MwSt.
4,96 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8158776
Hersteller-Nr. NPQE-L-M5-Q6-F1A-P10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo der Platz neben dem Anschluss knapp ist, setzt die L-Steckverschraubung NPQE-L-M5-Q6-F1A-P10 den Schlauch mit Außen-Ø 6 mm im Winkel an das Gewinde M5. Betriebsdruck -0,95 bis 8 bar, Umgebung -5 bis 60 °C.

Vorteile

  • Vom Vakuum bis 8 bar Betriebsdruck -0,95 bis 8 bar im gesamten Temperaturbereich
  • Batterieproduktion reduzierte Cu/Zn/Ni-Werte nach F1a
  • Nennweite 2,3 mm
  • Nenn-Anziehdrehmoment 0,8 Nm (± 5 %)
  • Baugröße MiniProduktgewicht 3,72 g
  • Umgebungstemperatur -5 bis 60 °C

Einsatz

Die NPQE-L-M5-Q6-F1A-P10 schließt Schlauchleitungen an Ventile, Antriebe und Verteiler mit Gewinde M5 an. Die NPQE-L-M5-Q6-F1A-P10 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich..

Technische Daten

MerkmalWert
TypNPQE-L-M5-Q6-F1A-P10
Festo-Teilenummer8158776
BaugrößeMini
Nennweite2,3 mm
Dichtungsart am EinschraubzapfenDichtring
Einbaulagebeliebig
BauformL-Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 8 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Umgebungstemperatur-5 bis 60 °C
Nenn-Anziehdrehmoment0,8 Nm
Toleranz zum Nenn-Anziehdrehmoment± 5 %
Produktgewicht3,72 g
BefestigungsartAußensechskant SW8
Pneumatischer Anschluss 1Außengewinde M5
Pneumatischer Anschluss 2für Schlauch Außen-Ø 6 mm
Farbe Löseringblau
WerkstoffhinweisRoHS konform
Werkstoff GehäusePBT, hochlegierter Stahl rostfrei
Werkstoff GewindedichtungNBR, hochlegierter Stahl rostfrei
Werkstoff LöseringPOM
Werkstoff O-RingNBR
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,004 kg
HerstellerFesto
Hersteller-Nr.NPQE-L-M5-Q6-F1A-P10
EAN4052568599034
Zolltarifnummer73072910
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeM5
für Schlauch-Außen-Ø [mm]6
Nennweite DN [mm]2,3
Baugröße BGMini
DichtmaterialNBR
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
Schlüsselweite [mm]8
Betriebsdruck max [bar]8
Temperaturbereich-5-60 °C
Temperatur (max.)60
