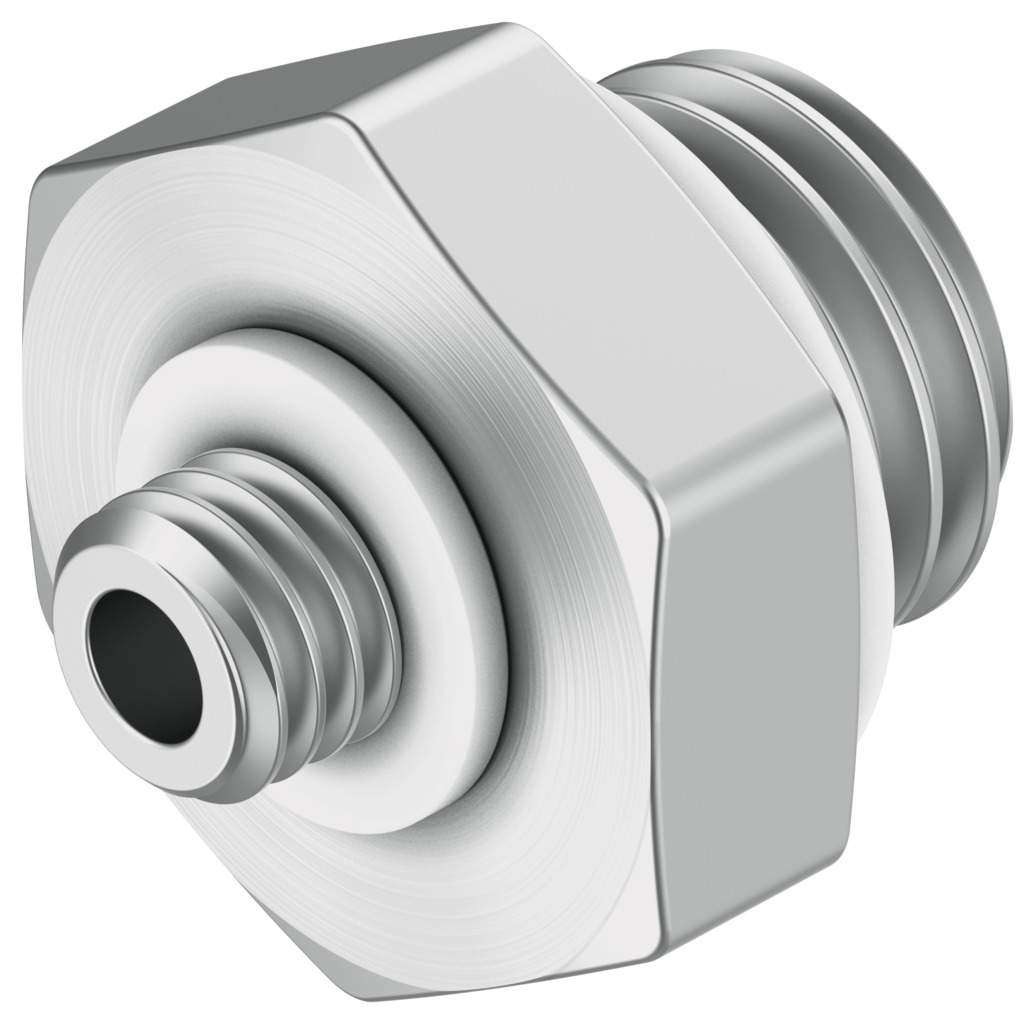

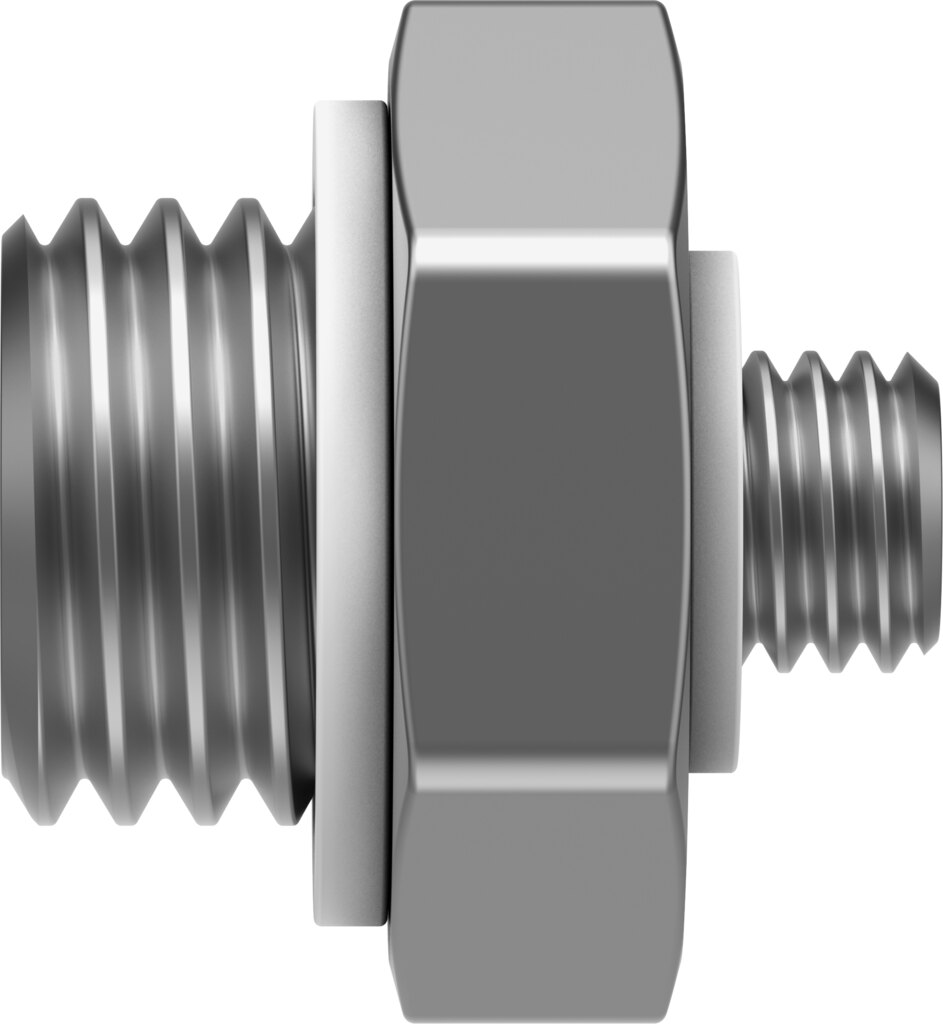

Doppelnippel G1/8 auf M5 aus vernickeltem Messing NPFC-DS-M5-G18-M - Festo 8142591

Festo ✓ Originalprodukt Neuware

Mit dem Doppelnippel NPFC-DS-M5-G18-M werden zwei Bauteile mit Innengewinde direkt miteinander verschraubt. Die Anschlussgrößen sind G1/8 auf M5. Werkstoffe: Gewindeverschraubung aus vernickeltem Messing, Dichtungen aus PVC.

Netto
4,04 €
zzgl. MwSt.
4,81 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8142591
Hersteller-Nr. NPFC-DS-M5-G18-M
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem Doppelnippel NPFC-DS-M5-G18-M werden zwei Bauteile mit Innengewinde direkt miteinander verschraubt. Der Doppelnippel NPFC-DS-M5-G18-M arbeitet im Bereich von -0,95 bis 10 bar.

Vorteile im Einsatz

  • Betriebsdruck -0,95 bis 10 bar, vakuumtauglich
  • Umgebungstemperatur -10 bis 60 °C
  • Gewindeverschraubung aus vernickeltem Messing
  • Korrosionsbeständigkeitsklasse KBK 1 für niedrige Korrosionsbeanspruchung
  • Definierte Montage mit Nenn-Anziehdrehmoment 10,55 Nm
  • LABS-Konformität nach VDMA24364-B2-L

Einsatz

Für kompakte Aufbauten aus Ventilen, Verteilern, Filtern und Verschraubungen.

Technische Daten

MerkmalWert
TypNPFC-DS-M5-G18-M
Festo-Teilenummer8142591
Werkstoff GewindeverschraubungMessing, vernickelt
Betriebsdruck-0,95 bis 10 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [-:-:-]
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Umgebungstemperatur-10 bis 60 °C
Nenn-Anziehdrehmoment Anschluss 110,55 Nm
Nenn-Anziehdrehmoment Anschluss 21,78 Nm
Toleranz Nenn-Anziehdrehmoment± 20 %
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2M5
WerkstoffhinweisRoHS konform
Werkstoff DichtungenPVC
Gewicht0,0085 kg
HerstellerFesto
Hersteller-Nr.NPFC-DS-M5-G18-M
EAN4052568568245
Zolltarifnummer74122000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing vernickelt
GewindeG 1/8
Gewinde 2M5
DichtmaterialPVC
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
