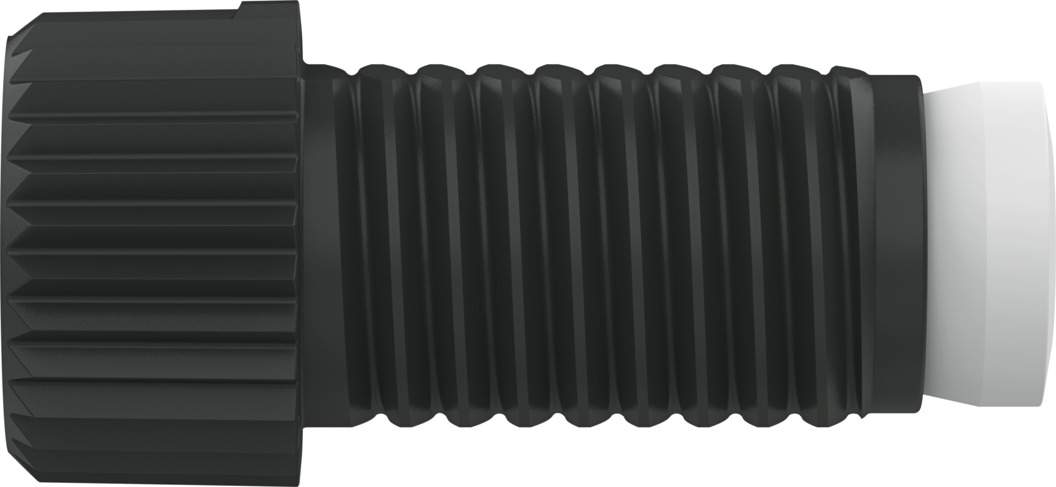

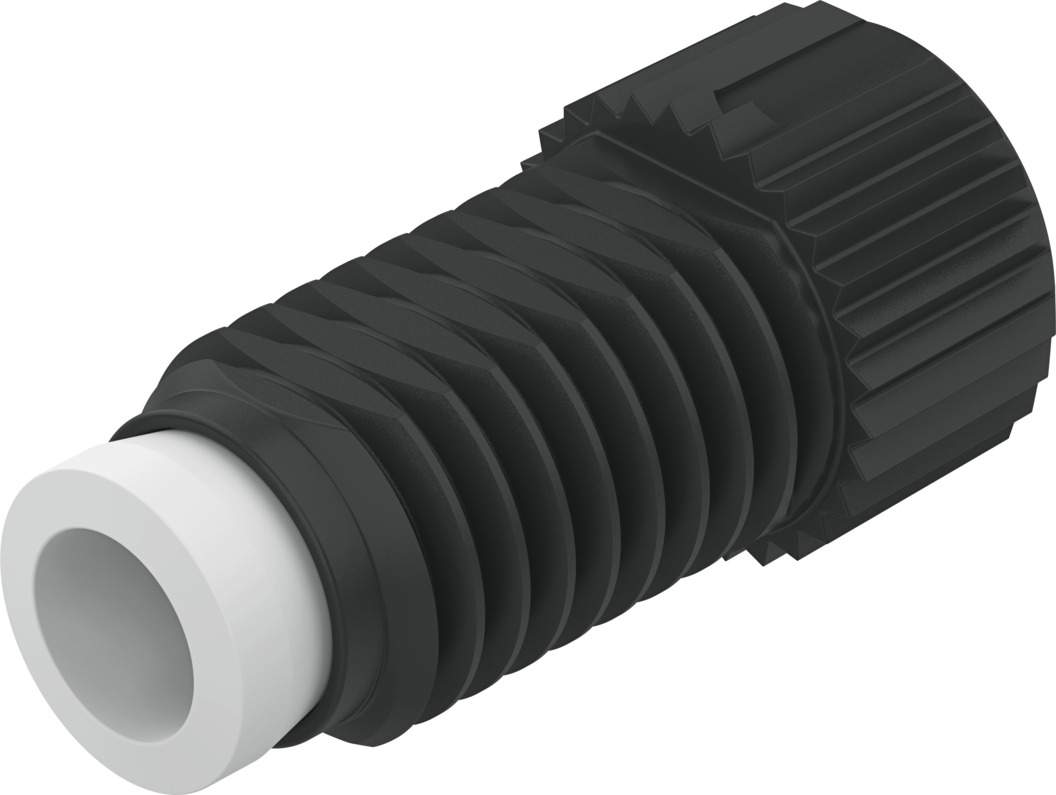

Verschraubung für flüssige Medien mit Gewinde UNF1/4-28 für Schlauch-Außen-Ø 3,2 mm (1/8") NLFA-D-U14-K3.2-PP-P10 - Festo 8104287
Über Gewinde UNF1/4-28 wird die Verschraubung für flüssige Medien NLFA-D-U14-K3.2-PP-P10 in den Gewindeanschluss eingeschraubt, die zweite Seite nimmt einen Schlauch mit Außen-Ø 3,2 mm (1/8") auf. Der Betriebsdruck reicht von -0,75 bis 6 bar. Zulässige Umgebungstemperatur: 0 bis 50 °C. RoHS-konform.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Über Gewinde UNF1/4-28 wird die Verschraubung für flüssige Medien NLFA-D-U14-K3.2-PP-P10 in den Gewindeanschluss eingeschraubt, die zweite Seite nimmt einen Schlauch mit Außen-Ø 3,2 mm (1/8") auf. Der Betriebsdruck reicht von -0,75 bis 6 bar.
Vorteile
- Gewinde UNF1/4-28
- Anschluss für Schlauch-Außen-Ø 3,2 mm (1/8")
- Betriebsdruck -0,75 bis 6 bar, auch für Vakuum
- Umgebungstemperatur 0 bis 50 °C
- Anziehdrehmoment 0,15 Nm
- LABS-konform nach VDMA 24364 Zone III
Einsatz
Die NLFA-D-U14-K3.2-PP-P10 ist für Schlauchleitungen (Schlauch-Außen-Ø 3,2 mm (1/8")) mit flüssigen oder gasförmigen Medien bestimmt, die Beständigkeit der medienberührenden Werkstoffe (PP) ist vorab zu prüfen.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | NLFA-D-U14-K3.2-PP-P10 |
| Festo-Teilenummer | 8104287 |
| Konstruktiver Aufbau | Schlauchbefestigung über Klemmverbindung |
| Bauform | gerade Form |
| Baugröße | ø 8 mm |
| Fluidanschluss | UNF1/4-28 |
| Fluidanschluss 2 | für Schlauch-Außen-Ø 3,2 mm (1/8") |
| Medium | Flüssige Medien, Gasförmige Medien |
| Hinweis zum Medium | Beständigkeit der medienberührenden Werkstoffe beachten |
| Betriebsdruck kompletter Temperaturbereich | -0,75 bis 6 bar |
| Mediumstemperatur | 0 bis 50 °C |
| Umgebungstemperatur | 0 bis 50 °C |
| Lagertemperatur | -20 bis 70 °C |
| Dichtprinzip | hart |
| Einbaulage | beliebig |
| Nenn-Anziehdrehmoment | 0,15 Nm |
| Toleranz zum Nenn-Anziehdrehmoment | ± 15 % |
| Produktgewicht | 0,44 g |
| vom Medium berührte Werkstoffe | PP |
| Werkstoff Einschraubzapfen | PA-verstärkt |
| Werkstoff-Hinweis | RoHS konform |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| LABS-Konformität | VDMA24364-Zone III |
| Gewicht | 0,001 kg |
| Hersteller | Festo |
| Hersteller-Nr. | NLFA-D-U14-K3.2-PP-P10 |
| EAN | 4052568578626 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Betriebsdruck max [bar] | 6 |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
