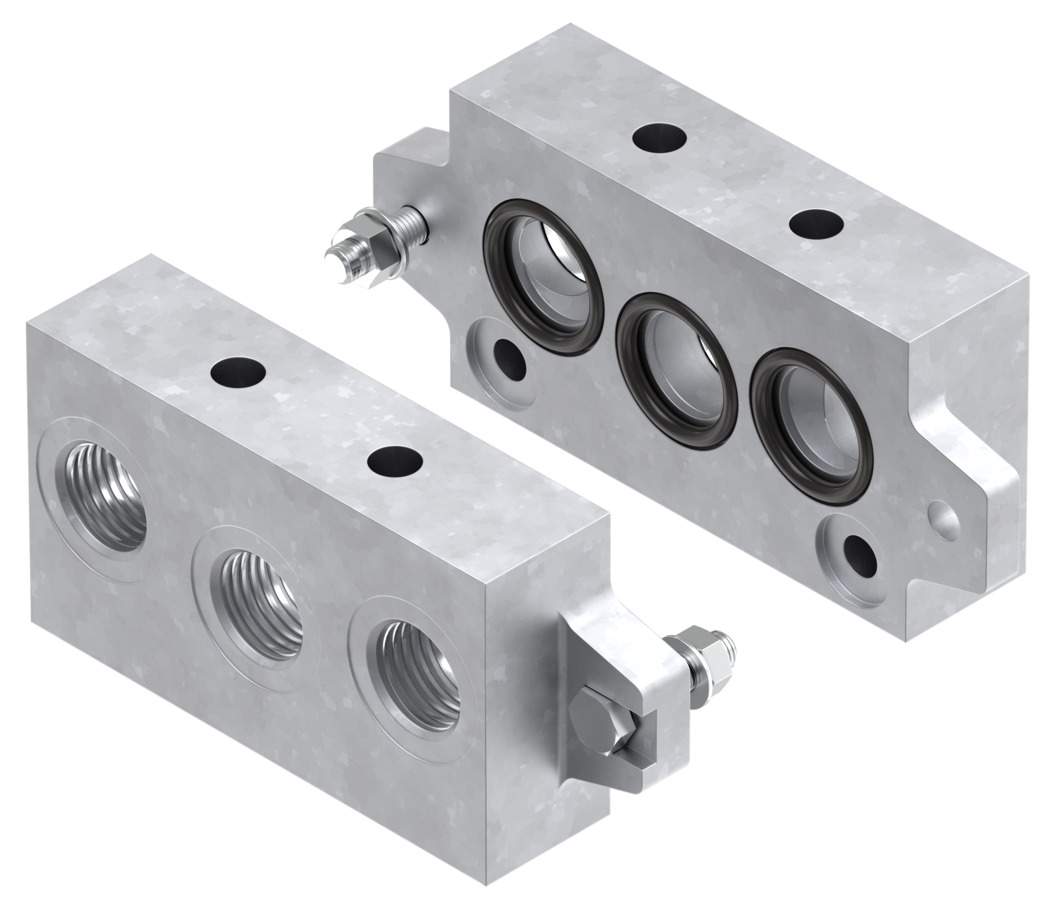

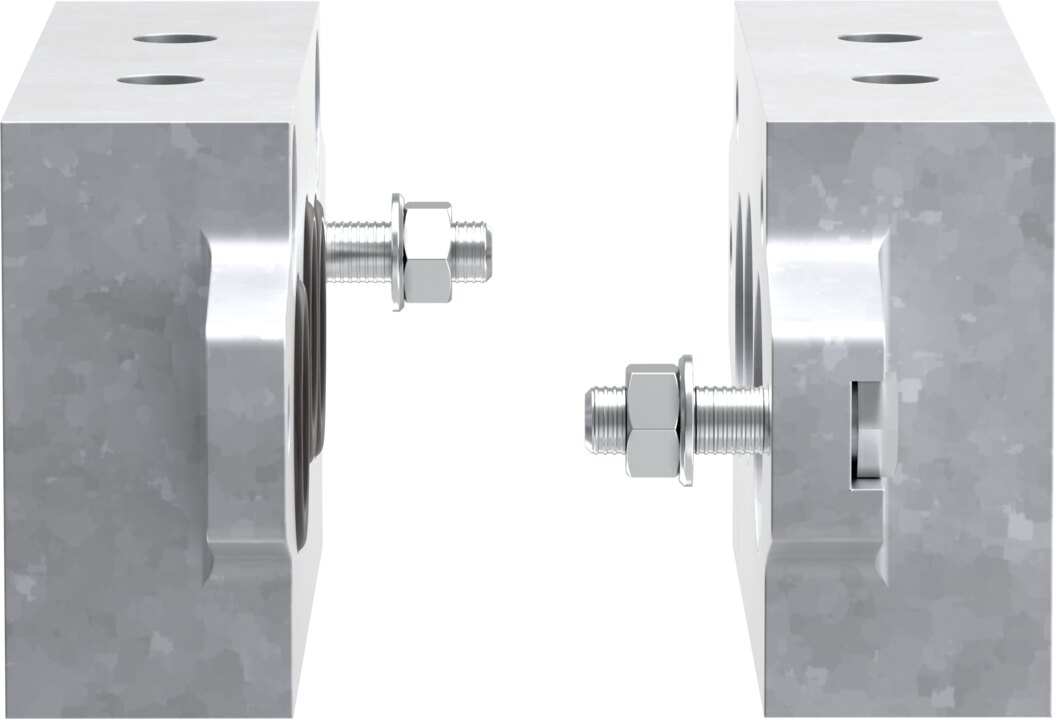

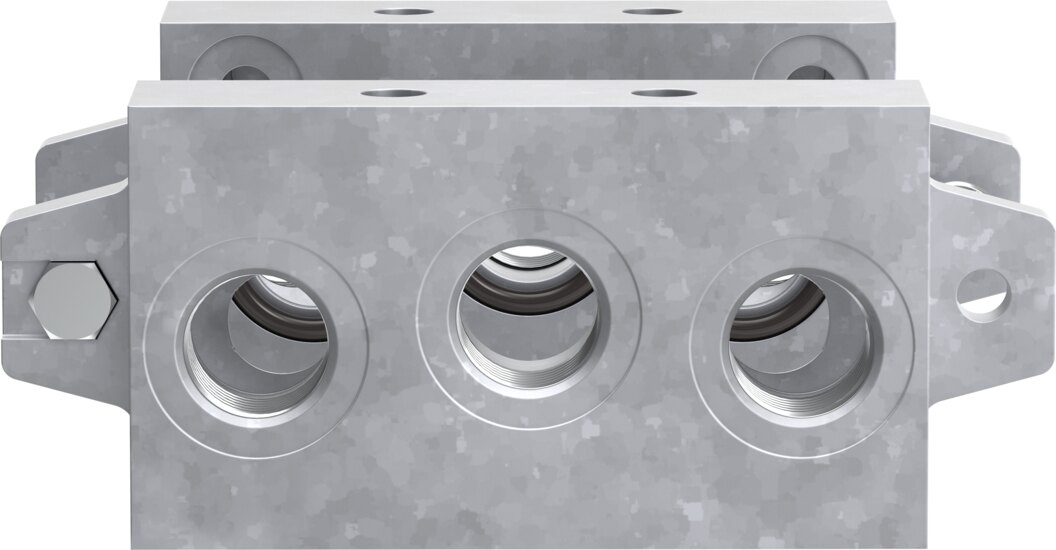

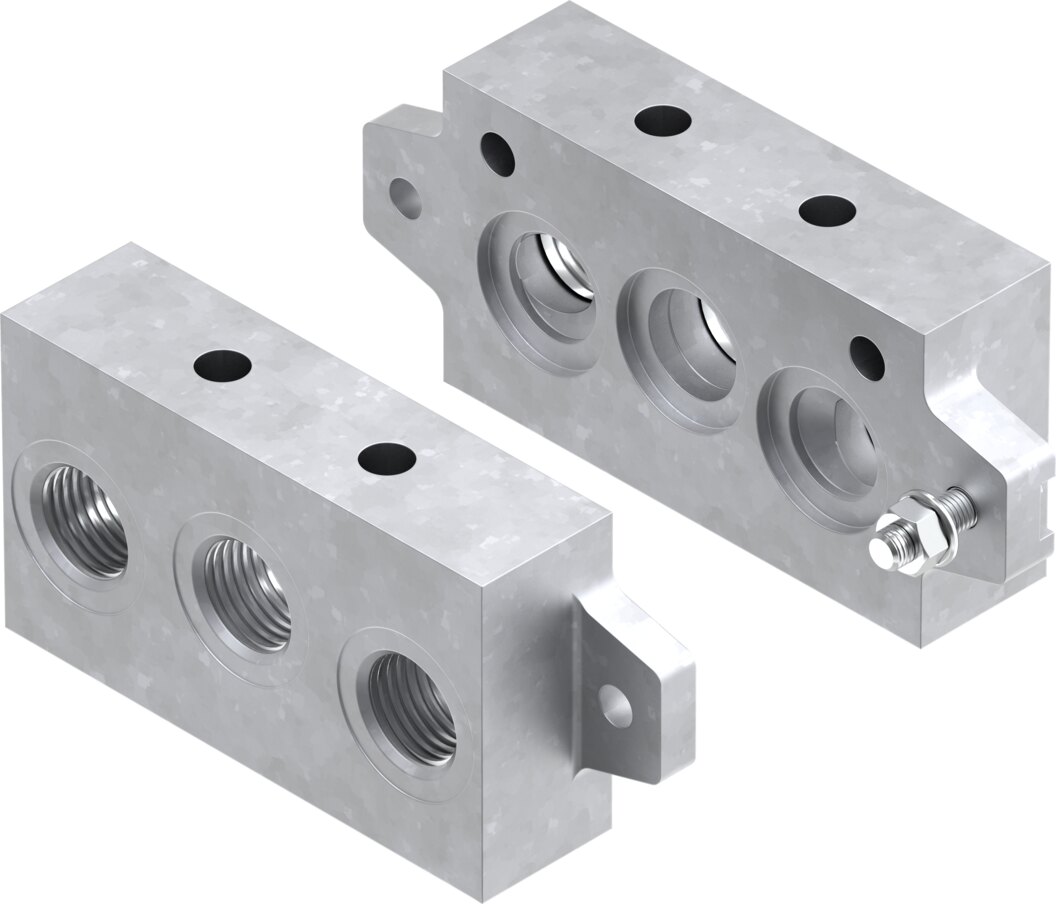

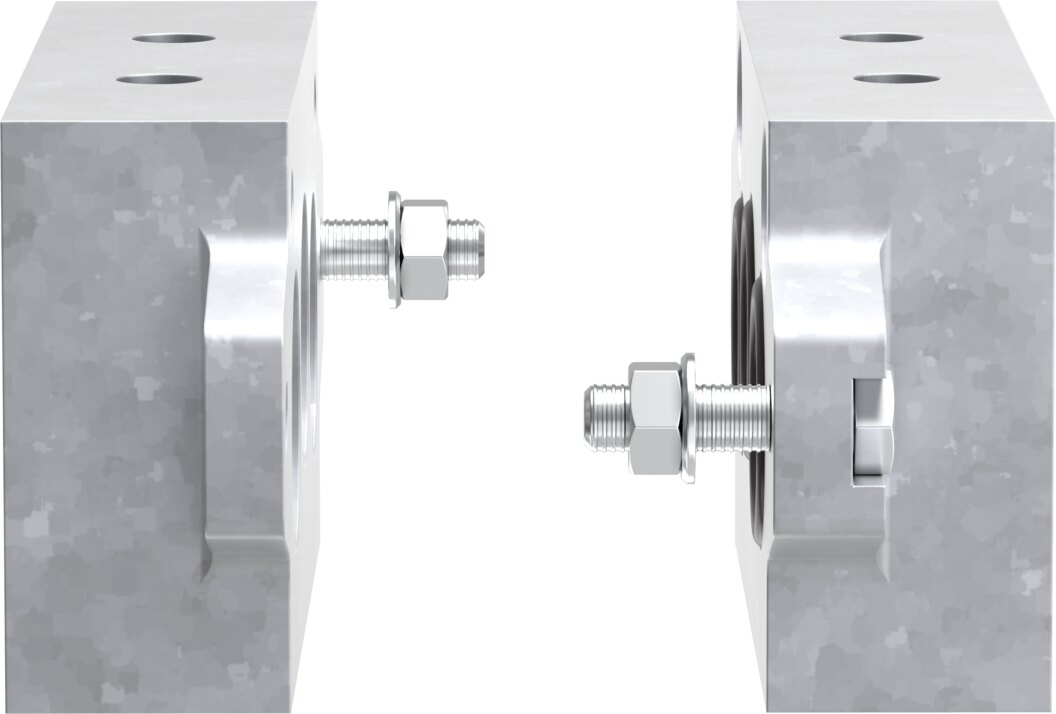

Endplattenbausatz 3/8 NPT, bis 16 bar NEV-1DA/DB-NPT - Festo 13996

Festo ✓ Originalprodukt Neuware

Der Endplattenbausatz NEV-1DA/DB-NPT schließt eine Ventilverkettung an den Enden ab. Anschlüsse 1, 3 und 5 in 3/8 NPT, Betriebsdruck 0 bis 16 bar. Gewicht 0,31 kg.

Netto
33,27 €
zzgl. MwSt.
39,59 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-13996
Hersteller-Nr. NEV-1DA/DB-NPT
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Endplattenbausatz NEV-1DA/DB-NPT schließt eine Ventilverkettung an den Enden ab. Der NEV-1DA/DB-NPT bietet Anschlüsse 1, 3 und 5 in 3/8 NPT. Zulässiger Betriebsdruck 0 bis 16 bar.

Vorteile

  • Anschlussgewinde: 3/8 NPT für Versorgung und Abluft
  • Druckbereich: 0 bis 16 bar
  • LABS-konform: VDMA 24364-B1/B2-L
  • Umgebungstemperatur: -10 bis 60 °C

Einsatz

Montage mit Durchgangsbohrung. Das Ventil wird einschraubbar befestigt. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-], geölter Betrieb möglich (im weiteren Betrieb erforderlich). Umgebungs- und Mediumstemperatur jeweils -10 bis 60 °C.

Technische Daten

TypNEV-1DA/DB-NPT
Festo-Teilenummer13996
Breite110 mm
Betriebsdruck0 bis 16 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Befestigungsart Anschlussplattemit Durchgangsbohrung
Befestigungsart Ventileinschraubbar
Pneumatischer Anschluss 1NPT3/8-18
Pneumatischer Anschluss 3NPT3/8-18
Pneumatischer Anschluss 5NPT3/8-18
Gewicht0,31 kg
HerstellerFesto
Hersteller-Nr.NEV-1DA/DB-NPT
EAN4052568304348
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 3/8
MediumDruckluft
SerieNEV
Betriebsdruck max [bar]16
Pneumatischer AnschlussNPT 3/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
