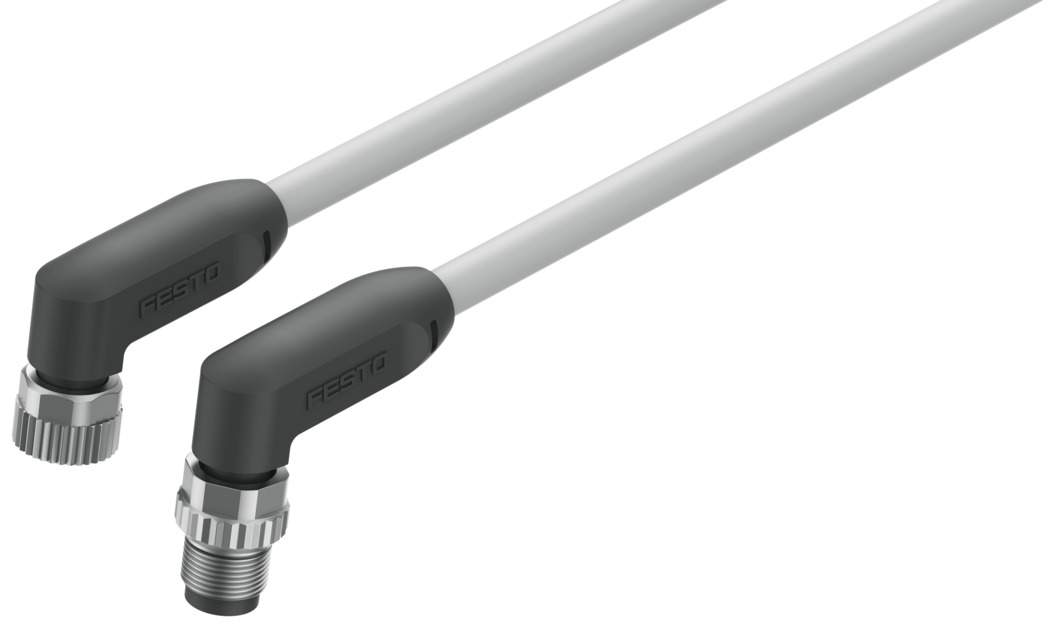

Verbindungsleitung NEBL-M8W4-E-7.5-N-M8W4 - Festo 8065112
Netto
zzgl. MwSt.
39,66 € inkl. 19 % MwSt., zzgl. Versand
33,33 €
Artikel
FES-8065112
Hersteller-Nr.
NEBL-M8W4-E-7.5-N-M8W4
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Entspricht Norm | EN 61076-2-104 |
|---|---|
| Zulassung | c UL us - Listed (OL) |
| Zertifikat ausstellende Stelle | UL E253748 |
| Leitungsbezeichnung | ohne Schildträger |
| Anschlusshäufigkeit | 100 |
| Produktgewicht | 285 g |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | gewinkelt |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1 A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung mit Sechskant SW9 und Längsrändel, drehbar |
| Elektrischer Anschluss 1, kompatible Befestigungsart | Kompatibel mit Schraubverriegelung drehbar/nicht drehbar |
| Elektrischer Anschluss 1, Anschlussbild | 00991872 |
| Elektrischer Anschluss 1, Anschlussbelegung | Pin 1 = BN, Pin 2 = WH, Pin 3 = BU, Pin 4 = BK |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlussart | Stecker |
| Elektrischer Anschluss 2, Kabelabgang | gewinkelt |
| Elektrischer Anschluss 2, Anschlusstechnik | M8x1 A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 2, Befestigungsart | Schraubverriegelung mit Sechskant SW9 und Längsrändel, drehbar |
| Elektrischer Anschluss 2, kompatible Befestigungsart | Kompatibel mit Schraubverriegelung drehbar/nicht drehbar |
| Elektrischer Anschluss 2, Anschlussbild | 00991171 |
| Elektrischer Anschluss 2, Anschlussbelegung | Pin 1 = BN, Pin 2 = WH, Pin 3 = BU, Pin 4 = BK |
| Betriebsspannungsbereich DC | 0 ... 30 V |
| Nennbetriebsspannung DC | 24 V |
| Betriebsspannungsbereich AC | 0 ... 30 V |
| Nennbetriebsspannung AC | 24 V |
| Strombelastbarkeit bei 40 °C | 4,3 A |
| Hinweis zur Strombelastbarkeit bei 40 °C | Derating beachten |
| Stoßspannungsfestigkeit | 0,8 kV |
| Schutzleiteranschluss | nicht vorhanden |
| Schirmung | nein |
| Kabellänge | 7,5 m |
| Leitungseigenschaft | energiekettentauglich |
| Prüfbedingungen Leitung | Prüfbedingungen nach Anfrage |
| Biegeradius, feste Kabelverlegung | 15 mm |
| Biegeradius, bewegliche Kabelverlegung | 50 mm |
| Kabeldurchmesser | 4,8 mm |
| Toleranz Kabeldurchmesser | ± 0,15 mm |
| Kabelaufbau | 4 x 0,5 mm² |
| Leiter-Nennquerschnitt | 0,5 mm² |
| Schutzart | IP68 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Besondere Eigenschaften | ölbeständig |
| Umgebungstemperatur | -40 ... 90 °C |
| Hinweis zur Umgebungstemperatur | -40 - 75 °C bei UL-Anwendungen |
| Umgebungstemperatur bei beweglicher Kabelverlegung | -20 ... 90 °C |
| Hinweis zur Umgebungstemperatur bei beweglicher Kabelverlegung | -20 - 75 °C bei UL-Anwendungen |
| Lagertemperatur | -40 ... 90 °C |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Werkstoff-Hinweis | RoHS konform, halogenfrei |
| Verschmutzungsgrad | 3 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | schwarz |
| Werkstoff Gehäuse | TPE-U(PUR) |
| Farbe Gehäuse | schwarz |
| Werkstoff Schraubverriegelung | Messing, vernickelt |
| Werkstoff Dichtungen | FPM |
| Werkstoff Steckkontakte | Kupfer-Legierung vergoldet |
| Werkstoff Isolierhülle | PP |
| Gewicht | 0,29 kg |
| Hersteller | Festo |
| Hersteller-Nr. | NEBL-M8W4-E-7.5-N-M8W4 |
| EAN | 4052568572273 |
| Zolltarifnummer | 85444290 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
