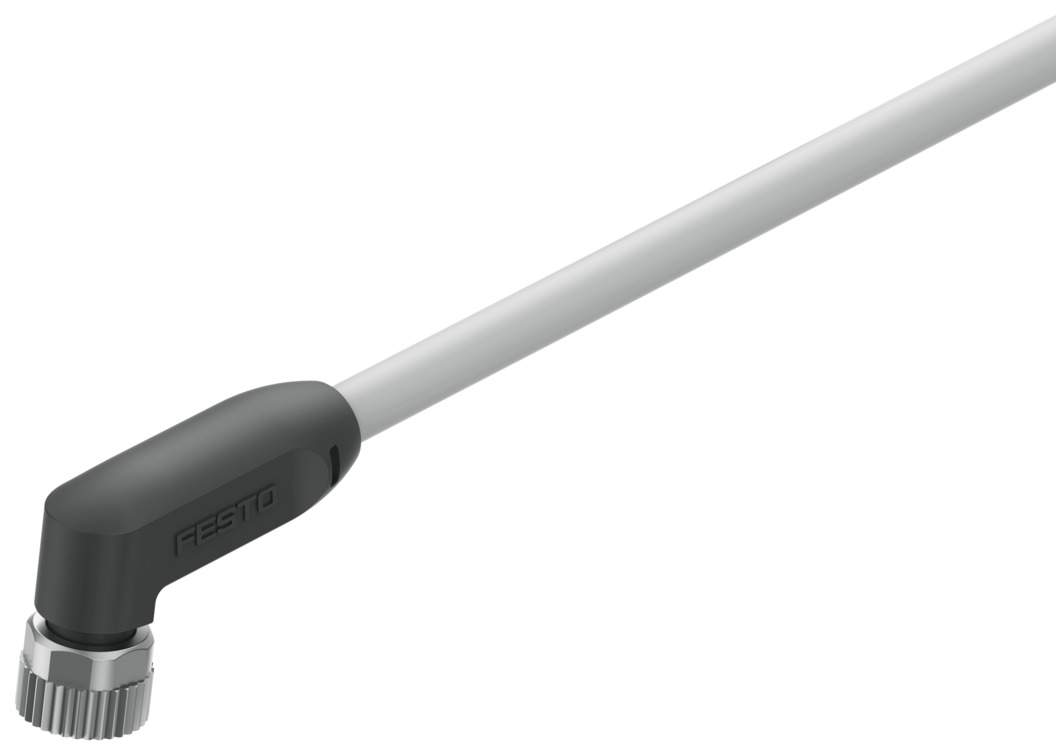

Verbindungsleitung Dose M8x1 4-polig offenes Ende 10 m NEBL-M8W4-E-10-N-LE4 - Festo 8065118

Festo ✓ Originalprodukt Neuware

Die Verbindungsleitung NEBL-M8W4-E-10-N-LE4 von Festo verbindet Feldgeräte wie Sensoren oder Ventile mit der Steuerungsseite. Auf einen Blick: Anschluss 1 als Dose M8x1 A-codiert, 4-polig, gewinkelt, Anschluss 2 als offenes Kabelende und 10 m Leitungslänge.

Netto
33,33 €
zzgl. MwSt.
39,66 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8065118
Hersteller-Nr. NEBL-M8W4-E-10-N-LE4
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Verbindungsleitung NEBL-M8W4-E-10-N-LE4 von Festo verbindet Feldgeräte wie Sensoren oder Ventile mit der Steuerungsseite. Auf einen Blick: Anschluss 1 als Dose M8x1 A-codiert, 4-polig, gewinkelt, Anschluss 2 als offenes Kabelende und 10 m Leitungslänge.

Vorteile

  • Montagefertig: 10 m Länge, einseitig konfektioniert, das offene Ende geht direkt auf Klemmen
  • Bewegte Verlegung: energiekettentauglich, Biegeradius 50 mm in Bewegung
  • Dicht: Schutzart IP68, staubdicht, geschützt gegen dauerndes Untertauchen
  • Temperaturbereich: einsetzbar von -40 bis 90 °C
  • Elektrisch: Betriebsspannung 0 bis 30 V DC, Strombelastbarkeit 4,3 A bei 40 °C
  • Korrosionsschutz: Korrosionsbeständigkeitsklasse KBK 2 (mäßige Korrosionsbeanspruchung)

Einsatz

Für bewegte Achsen, Handlingsysteme und Energieketten, auch in Umgebungen mit Öl. Der zulässige Temperaturbereich liegt bei -40 bis 90 °C. Die Leitung eignet sich für die Produktion von Li-Ionen-Batterien.

Technische Daten

MerkmalWert
TypNEBL-M8W4-E-10-N-LE4
Festo-Teilenummer8065118
Entspricht NormEN 61076-2-104
Zulassungc UL us - Listed (OL)
Leitungsbezeichnungohne Schildträger
Anschlusshäufigkeit100
Produktgewicht366 g
Elektrischer Anschluss 1, FunktionFeldgeräteseite
Elektrischer Anschluss 1, Bauformrund
Elektrischer Anschluss 1, AnschlussartDose
Elektrischer Anschluss 1, Kabelabganggewinkelt
Elektrischer Anschluss 1, AnschlusstechnikM8x1 A-codiert nach EN 61076-2-104
Elektrischer Anschluss 1, Anzahl Pole/Adern4
Elektrischer Anschluss 1, belegte Pole/Adern4
Elektrischer Anschluss 1, BefestigungsartSchraubverriegelung mit Sechskant SW9 und Längsrändel, drehbar
Elektrischer Anschluss 1, kompatible BefestigungsartKompatibel mit Schraubverriegelung drehbar/nicht drehbar
Elektrischer Anschluss 1, AnschlussbelegungPin 1 = BN, Pin 2 = WH, Pin 3 = BU, Pin 4 = BK
Elektrischer Anschluss 2, FunktionSteuerungsseite
Elektrischer Anschluss 2, AnschlussartKabel
Elektrischer Anschluss 2, Anschlusstechnikoffenes Ende
Elektrischer Anschluss 2, Anzahl Pole/Adern4
Elektrischer Anschluss 2, belegte Pole/Adern4
Betriebsspannungsbereich DC0 bis 30 V
Nennbetriebsspannung DC24 V
Betriebsspannungsbereich AC0 bis 30 V
Nennbetriebsspannung AC24 V
Strombelastbarkeit bei 40 °C4,3 A
Hinweis zur Strombelastbarkeit bei 40 °CDerating beachten
Stoßspannungsfestigkeit0,8 kV
Schutzleiteranschlussnicht vorhanden
Schirmungnein
Kabellänge10 m
Leitungseigenschaftenergiekettentauglich
Prüfbedingungen LeitungPrüfbedingungen nach Anfrage
Biegeradius, feste Kabelverlegung15 mm
Biegeradius, bewegliche Kabelverlegung50 mm
Kabeldurchmesser4,8 mm
Toleranz Kabeldurchmesser± 0,15 mm
Kabelaufbau4 x 0,5 mm²
Leiter-Nennquerschnitt0,5 mm²
Aderendenabgemantelt, stumpf abgeschnitten
SchutzartIP68
Hinweis zur Schutzartin montiertem Zustand
Besondere Eigenschaftenölbeständig
Umgebungstemperatur-40 bis 90 °C
Hinweis zur Umgebungstemperatur-40 - 75 °C bei UL-Anwendungen
Umgebungstemperatur bei beweglicher Kabelverlegung-20 bis 90 °C
Hinweis zur Umgebungstemperatur bei beweglicher Kabelverlegung-20 - 75 °C bei UL-Anwendungen
Lagertemperatur-40 bis 90 °C
CE-Zeichen (siehe Konformitätserklärung)nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
WerkstoffhinweisRoHS konform, halogenfrei
Verschmutzungsgrad3
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
Werkstoff KabelmantelTPE-U(PUR)
Farbe Kabelmantelschwarz
Werkstoff GehäuseTPE-U(PUR)
Farbe Gehäuseschwarz
Werkstoff SchraubverriegelungMessing, vernickelt
Werkstoff DichtungenFPM
Werkstoff SteckkontakteKupfer-Legierung vergoldet
Werkstoff IsolierhüllePP
Gewicht0,37 kg
HerstellerFesto
Hersteller-Nr.NEBL-M8W4-E-10-N-LE4
EAN4052568572402
Zolltarifnummer85444290
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
FarbeSchwarz
WerkstoffTPE-U(PUR)
DichtmaterialFPM
Länge [mm]10000
NormDIN EN 61076-2-104
Betriebsspannung24 V DC
Temperaturbereich-40-90 °C
Temperatur (max.)90
