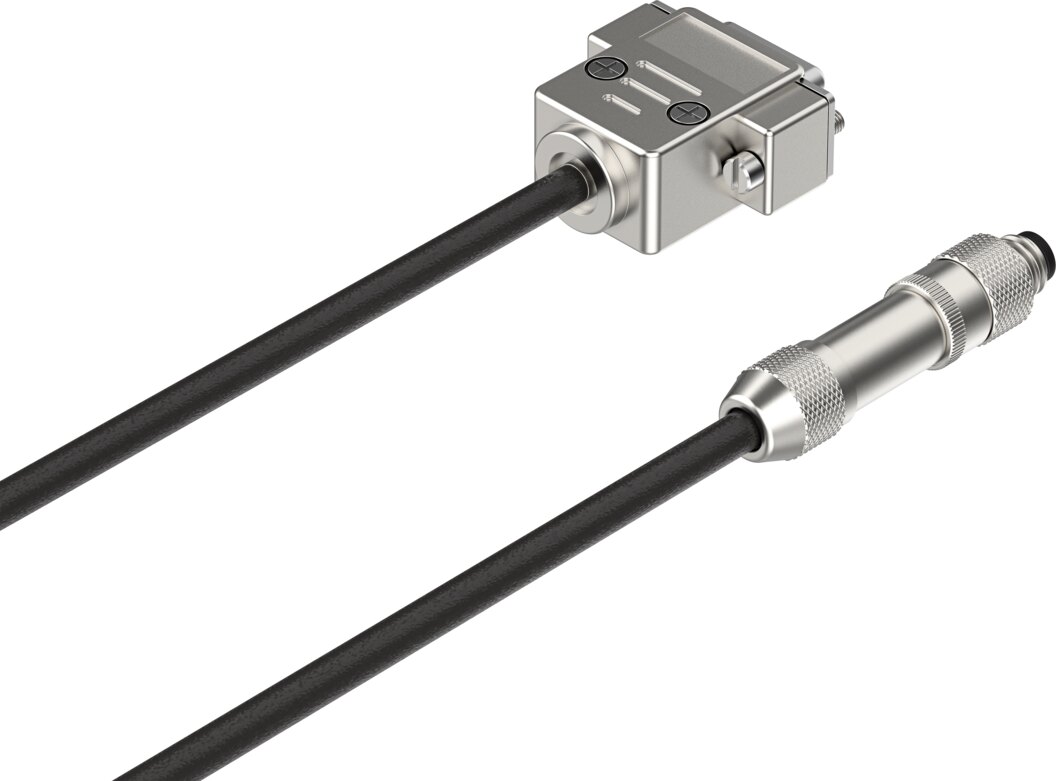

Verbindungsleitung Stecker M8x1 4-polig auf Dose Sub-D 9-polig 2,5 m NEBC-M8G4-ES-2.5-N-SB-S1G9-RS2-S7 - Festo 8086524
Die Verbindungsleitung NEBC-M8G4-ES-2.5-N-SB-S1G9-RS2-S7 von Festo verbindet Feldgeräte wie Sensoren oder Ventile mit der Steuerungsseite. Technisch entscheidend: Steckgesichter Stecker M8x1 A-codiert, 4-polig, gerade sowie Dose Sub-D, 9-polig, gerade und Kabellänge 2,5 m. Außerdem: Für RS232.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Verbindungsleitung NEBC-M8G4-ES-2.5-N-SB-S1G9-RS2-S7 von Festo verbindet Feldgeräte wie Sensoren oder Ventile mit der Steuerungsseite. Technisch entscheidend: Steckgesichter Stecker M8x1 A-codiert, 4-polig, gerade sowie Dose Sub-D, 9-polig, gerade und Kabellänge 2,5 m.
Vorteile
- Montagefertig: 2,5 m Länge, beidseitig konfektioniert
- Bewegte Verlegung: energiekettentauglich, Biegeradius 47 mm in Bewegung
- Dicht: Schutzart IP67, staubdicht, geschützt gegen zeitweiliges Untertauchen
- Temperaturbereich: einsetzbar von 0 bis 50 °C
- Elektrisch: Betriebsspannung 0 bis 24 V DC, Strombelastbarkeit 4 A bei 40 °C
- Leiter: Leiterquerschnitt 0,34 mm²
Einsatz
Passend für Leitungsführung in Energieketten und an bewegten Achsen. Der zulässige Temperaturbereich liegt bei 0 bis 50 °C.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | NEBC-M8G4-ES-2.5-N-SB-S1G9-RS2-S7 |
| Festo-Teilenummer | 8086524 |
| Protokoll | RS232 |
| Leitungsbezeichnung | mit Zubehör |
| Einbaulage | beliebig |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Kabelabgang | gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1 A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 3 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Bauform | eckig |
| Elektrischer Anschluss 2, Anschlussart | Dose |
| Elektrischer Anschluss 2, Kabelabgang | gerade |
| Elektrischer Anschluss 2, Anschlusstechnik | Sub-D |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 9 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 8 |
| Elektrischer Anschluss 2, Befestigungsart | 2x Schraube 4-40 UNC |
| Betriebsspannungsbereich DC | 0 bis 24 V |
| Nennbetriebsspannung DC | 24 V |
| Strombelastbarkeit bei 40 °C | 4 A |
| Stoßspannungsfestigkeit | 1,5 kV |
| Schirmung | ja |
| Kabellänge | 2,5 m |
| Leitungseigenschaft | energiekettentauglich |
| Prüfbedingungen Leitung | Prüfbedingungen nach Anfrage |
| Biegeradius, feste Kabelverlegung | 24 mm |
| Biegeradius, bewegliche Kabelverlegung | 47 mm |
| Kabeldurchmesser | 4,6 mm |
| Toleranz Kabeldurchmesser | ± 0,1 mm |
| Kabelaufbau | 3 x 0,34 mm² |
| Leiter-Nennquerschnitt | 0,34 mm² |
| Schutzart | IP67 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur | 0 bis 50 °C |
| Umgebungstemperatur bei beweglicher Kabelverlegung | 0 bis 50 °C |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoffhinweis | RoHS konform |
| Verschmutzungsgrad | 2 |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | schwarz |
| Gewicht | 0,12 kg |
| Hersteller | Festo |
| Hersteller-Nr. | NEBC-M8G4-ES-2.5-N-SB-S1G9-RS2-S7 |
| EAN | 4052568458591 |
| Zolltarifnummer | 85444290 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | TPE-U(PUR) |
| Betriebsspannung | 24 V DC |
| Serie | NEBC |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
