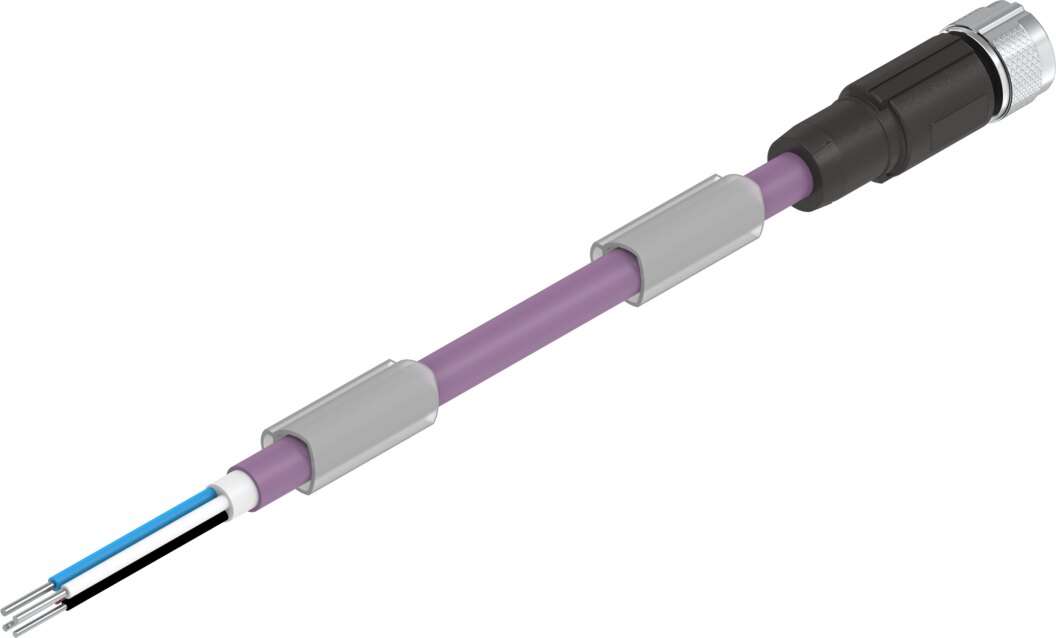

Verbindungsleitung Dose M12x1 5-polig offenes Ende 5 m NEBC-M12G5-ES-5-LE5-CO - Festo 8074191

Festo ✓ Originalprodukt Neuware

Die Verbindungsleitung NEBC-M12G5-ES-5-LE5-CO von Festo verbindet Feldgeräte wie Sensoren oder Ventile mit der Steuerungsseite. Auf einen Blick: Anschluss 1 als Dose M12x1 A-codiert, 5-polig, gerade, Anschluss 2 als offenes Kabelende und Kabellänge 5 m. Außerdem: Für DeviceNet.

Netto
68,95 €
zzgl. MwSt.
82,05 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8074191
Hersteller-Nr. NEBC-M12G5-ES-5-LE5-CO
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Verbindungsleitung NEBC-M12G5-ES-5-LE5-CO von Festo verbindet Feldgeräte wie Sensoren oder Ventile mit der Steuerungsseite. Auf einen Blick: Anschluss 1 als Dose M12x1 A-codiert, 5-polig, gerade, Anschluss 2 als offenes Kabelende und Kabellänge 5 m.

Vorteile

  • Montagefertig: 5 m Länge, einseitig konfektioniert, das offene Ende geht direkt auf Klemmen
  • Bewegte Verlegung: energiekettentauglich, Biegeradius 70 mm in Bewegung
  • Dicht: Schutzart IP65, IP67, staubdicht, geschützt gegen zeitweiliges Untertauchen
  • Temperaturbereich: einsetzbar von -25 bis 80 °C
  • Elektrisch: Betriebsspannung 0 bis 30 V DC, Strombelastbarkeit 4 A bei 40 °C
  • Leiter: Leiterquerschnitt 0,34 mm²

Einsatz

Passend für Leitungsführung in Energieketten und an bewegten Achsen. Der zulässige Temperaturbereich liegt bei -25 bis 80 °C.

Technische Daten

MerkmalWert
TypNEBC-M12G5-ES-5-LE5-CO
Festo-Teilenummer8074191
ProtokollDeviceNet
Leitungsbezeichnungmit 2x Schildträger
Anschlusshäufigkeit100
Produktgewicht310,7 g
Elektrischer Anschluss 1, FunktionFeldgeräteseite
Elektrischer Anschluss 1, Bauformrund
Elektrischer Anschluss 1, AnschlussartDose
Elektrischer Anschluss 1, Kabelabganggerade
Elektrischer Anschluss 1, AnschlusstechnikM12x1 A-codiert nach EN 61076-2-101
Elektrischer Anschluss 1, Anzahl Pole/Adern5
Elektrischer Anschluss 1, belegte Pole/Adern5
Elektrischer Anschluss 1, BefestigungsartSchraubverriegelung
Elektrischer Anschluss 2, FunktionSteuerungsseite
Elektrischer Anschluss 2, AnschlussartKabel
Elektrischer Anschluss 2, Anschlusstechnikoffenes Ende
Elektrischer Anschluss 2, Anzahl Pole/Adern5
Elektrischer Anschluss 2, belegte Pole/Adern5
Betriebsspannungsbereich DC0 bis 30 V
Strombelastbarkeit bei 40 °C4 A
Stoßspannungsfestigkeit2 kV
Schirmungja
Kabellänge5 m
Leitungseigenschaftenergiekettentauglich
Prüfbedingungen LeitungPrüfbedingungen nach Anfrage
Biegeradius, feste Kabelverlegung35 mm
Biegeradius, bewegliche Kabelverlegung70 mm
Kabeldurchmesser6,7 mm
Toleranz Kabeldurchmesser± 0,3 mm
Kabelaufbau(2 x 0,34 mm²) + (2 x 0,25 mm²) + 0,34 mm²
Leiter-Nennquerschnitt0,34 mm²
Aderendenabgemantelt
SchutzartIP65, IP67
Hinweis zur Schutzartin montiertem Zustand
Umgebungstemperatur-25 bis 80 °C
Umgebungstemperatur bei beweglicher Kabelverlegung-20 bis 80 °C
CE-Zeichen (siehe Konformitätserklärung)nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
LABS-KonformitätVDMA24364-B2-L
WerkstoffhinweisRoHS konform
Verschmutzungsgrad3
Werkstoff KabelmantelTPE-U(PUR)
Farbe Kabelmantelrotlila
Werkstoff GehäuseTPE-U(PUR), verstärkt
Farbe Gehäuseschwarz
Werkstoff SchraubverriegelungZink-Druckguss, vernickelt
Werkstoff DichtungenNBR
Werkstoff SteckkontakteMessing, vernickelt und vergoldet
Werkstoff IsolierhüllePE
Gewicht0,32 kg
HerstellerFesto
Hersteller-Nr.NEBC-M12G5-ES-5-LE5-CO
EAN4052568446192
Zolltarifnummer85444290
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
FarbeSchwarz
WerkstoffTPE-U(PUR)
DichtmaterialNBR
Länge [mm]5000
SerieNEBC
Temperatur (max.)80
