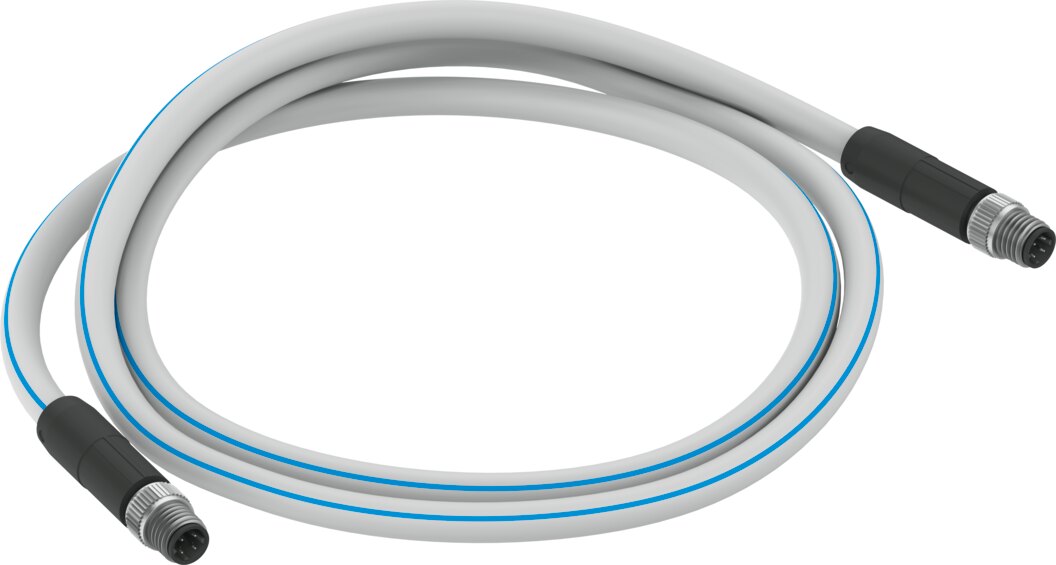

Verbindungsleitung Stecker M8x1 4-polig auf Stecker M8x1 4-polig 50 m NEBC-D8G4-ES-50-N-S-D8G4-ET - Festo 8146035

Festo ✓ Originalprodukt Neuware

Die Verbindungsleitung NEBC-D8G4-ES-50-N-S-D8G4-ET von Festo verbindet Feldgeräte wie Sensoren oder Ventile mit der Steuerungsseite. Auf einen Blick: Anschluss 1 als Stecker M8x1, D-codiert, 4-polig, gerade, Anschluss 2 als Stecker M8x1, D-codiert, 4-polig, gerade und Kabellänge 50 m.

Netto
280,23 €
zzgl. MwSt.
333,47 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8146035
Hersteller-Nr. NEBC-D8G4-ES-50-N-S-D8G4-ET
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Verbindungsleitung NEBC-D8G4-ES-50-N-S-D8G4-ET von Festo verbindet Feldgeräte wie Sensoren oder Ventile mit der Steuerungsseite. Auf einen Blick: Anschluss 1 als Stecker M8x1, D-codiert, 4-polig, gerade, Anschluss 2 als Stecker M8x1, D-codiert, 4-polig, gerade und Kabellänge 50 m.

Vorteile

  • Montagefertig: 50 m Länge, beidseitig konfektioniert
  • Bewegte Verlegung: energiekettentauglich, Biegeradius 75 mm in Bewegung
  • Dicht: Schutzart IP65, IP67, staubdicht, geschützt gegen zeitweiliges Untertauchen
  • Temperaturbereich: einsetzbar von -20 bis 60 °C
  • Elektrisch: Betriebsspannung 0 bis 30 V DC, Strombelastbarkeit 3 A bei 40 °C
  • Korrosionsschutz: Korrosionsbeständigkeitsklasse KBK 2 (mäßige Korrosionsbeanspruchung)

Einsatz

Gedacht für Energieketten und bewegte Maschinenteile, auch in Umgebungen mit Öl. Der zulässige Temperaturbereich liegt bei -20 bis 60 °C.

Technische Daten

MerkmalWert
TypNEBC-D8G4-ES-50-N-S-D8G4-ET
Festo-Teilenummer8146035
Basierend auf NormEN 61076-2-114
Zulassungc UL us (OL)
Leitungsbezeichnungohne Schildträger
Anschlusshäufigkeit100
Produktgewicht2912 g
Elektrischer Anschluss 1, FunktionSteuerungsseite
Elektrischer Anschluss 1, Bauformrund
Elektrischer Anschluss 1, AnschlussartStecker
Elektrischer Anschluss 1, Kabelabganggerade
Elektrischer Anschluss 1, AnschlusstechnikM8x1, D-codiert nach EN 61076-2-114
Elektrischer Anschluss 1, Anzahl Pole/Adern4
Elektrischer Anschluss 1, belegte Pole/Adern4
Elektrischer Anschluss 1, BefestigungsartSchraubverriegelung mit Längsrändel, drehbar
Elektrischer Anschluss 1, kompatible BefestigungsartKompatibel mit Schraubverriegelung drehbar/nicht drehbar
Elektrischer Anschluss 2, FunktionSteuerungsseite
Elektrischer Anschluss 2, Bauformrund
Elektrischer Anschluss 2, AnschlussartStecker
Elektrischer Anschluss 2, Kabelabganggerade
Elektrischer Anschluss 2, AnschlusstechnikM8x1, D-codiert nach EN 61076-2-114
Elektrischer Anschluss 2, Anzahl Pole/Adern4
Elektrischer Anschluss 2, belegte Pole/Adern4
Elektrischer Anschluss 2, BefestigungsartSchraubverriegelung mit Längsrändel, drehbar
Elektrischer Anschluss 2, kompatible BefestigungsartKompatibel mit Schraubverriegelung drehbar/nicht drehbar
Betriebsspannungsbereich DC0 bis 30 V
Hinweis zum Betriebsspannungsbereich DC0 - 30 V bei UL-Anwendungen
Nennbetriebsspannung DC24 V
Strombelastbarkeit bei 40 °C3 A
Stoßspannungsfestigkeit1,5 kV
Verpolungsschutznein
Schutzleiteranschlussnicht vorhanden
Schirmungja
Übertragungseigenschaftengemäß Systemkommunikation AP
Kabellänge50 m
Leitungseigenschaftenergiekettentauglich
Prüfbedingungen LeitungPrüfbedingungen nach Anfrage
Biegeradius, feste Kabelverlegung20 mm
Biegeradius, bewegliche Kabelverlegung75 mm
Kabeldurchmesser6,3 mm
Toleranz Kabeldurchmesser± 0,2 mm
Kabelaufbau1 x (4 x AWG22)
Leiter-NennquerschnittAWG22
SchutzartIP65, IP67
Hinweis zur Schutzartin montiertem Zustand
Besondere Eigenschaftenölbeständig
Umgebungstemperatur-20 bis 60 °C
Umgebungstemperatur bei beweglicher Kabelverlegung-5 bis 60 °C
Lagertemperatur-40 bis 70 °C
CE-Zeichen (siehe Konformitätserklärung)nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
LABS-KonformitätVDMA24364-B2-L
WerkstoffhinweisRoHS konform, halogenfrei
Verschmutzungsgrad3
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
Werkstoff KabelmantelTPE-U(PUR)
Farbe Kabelmantelsilbergrau mit Streifen himmelblau
Werkstoff GehäusePA, TPE-U(PUR)
Farbe Gehäuseschwarz
Werkstoff SchraubverriegelungMessing, vernickelt
Werkstoff DichtungenNBR
Werkstoff SteckkontakteKupfer-Legierung vergoldet
Werkstoff IsolierhüllePP
HerstellerFesto
Hersteller-Nr.NEBC-D8G4-ES-50-N-S-D8G4-ET
EAN4052568582494
Zolltarifnummer85444290
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
FarbeSchwarz
WerkstoffTPE-U(PUR)
DichtmaterialNBR
Betriebsspannung24 V DC
SerieNEBC
Temperaturbereich-20-60 °C
Temperatur (max.)60
