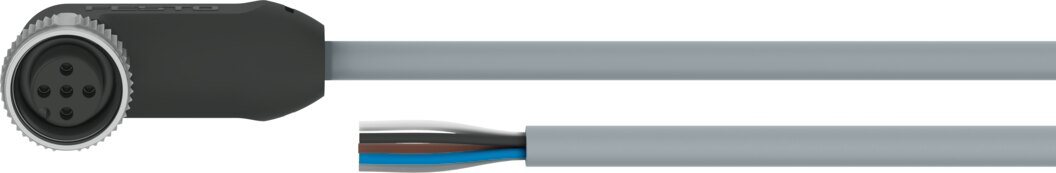

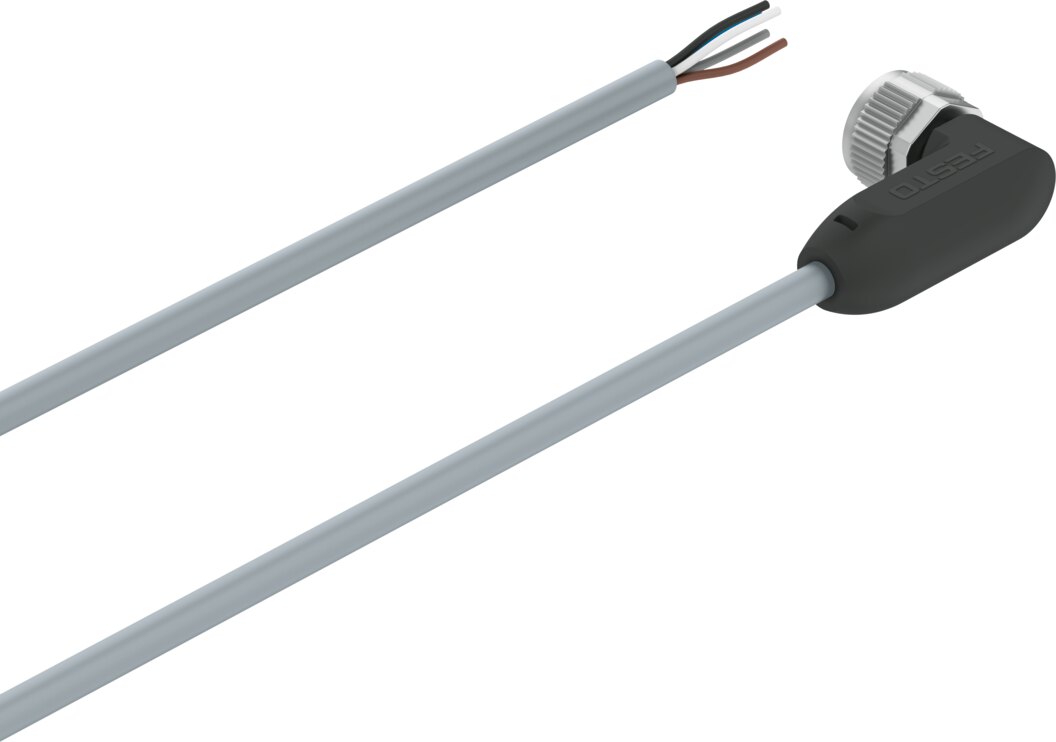

Verbindungsleitung Dose M12x1 gewinkelt 5-polig auf offenes Ende 5-adrig 2,5 m NEBA-M12W5-U-2.5-N-LE5 - Festo 8078251

Festo ✓ Originalprodukt Neuware

Verbindet Sensoren oder Aktoren mit der Steuerung. Festo Verbindungsleitung NEBA-M12W5-U-2.5-N-LE5 mit Dose M12x1 gewinkelt 5-polig auf der Feldgeräteseite und offenes Ende 5-adrig zur Steuerung.

Netto
13,18 €
zzgl. MwSt.
15,68 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8078251
Hersteller-Nr. NEBA-M12W5-U-2.5-N-LE5
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Verbindet Sensoren oder Aktoren mit der Steuerung. Der Typ NEBA-M12W5-U-2.5-N-LE5 von Festo bietet Dose M12x1 gewinkelt 5-polig auf der Feldgeräteseite sowie offenes Ende 5-adrig zur Steuerung.

Vorteile

  • Dose M12x1 gewinkelt 5-polig auf der Feldgeräteseite
  • Offenes Ende 5-adrig zur Steuerung
  • Kabellänge 2,5 m
  • Kabelmantel aus TPE-U(PUR), energieketten- und robotertauglich, abriebresistent, adhäsionsarm, flammwidrig und selbstverlöschend
  • Biegeradius fest verlegt 14 mm, bewegt 46 mm
  • Strombelastbarkeit 4 A bei 40 °C

Einsatz

Für die Verdrahtung von Sensoren und Ventilen im Maschinen- und Anlagenbau. Der Bestelltyp NEBA-M12W5-U-2.5-N-LE5 legt die Ausführung eindeutig fest.

Technische Daten

MerkmalWert
TypNEBA-M12W5-U-2.5-N-LE5
Festo-Teilenummer8078251
Entspricht NormEN 61984
Zulassungc UL us - Listed (OL)
Bestimmungsgemäße VerwendungDie Verbindungsleitung verbindet Feldgeräte (Sensoren, Aktoren) mit Steuerungen
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 2 (ATEX), Zone 22 (ATEX)
Zertifikat ausstellende StelleUL E253748
Leitungsbezeichnungohne Schildträger
Anschlusshäufigkeit100
Produktgewicht76 g
AnwendungshinweisErfüllt die Anforderungen gemäß IEC 61010-1 und 61010-2-202, insbesondere für elektrisch betriebene Ventile von Festo, für die Versorgung von elektrisch betätigten Ventilen von Festo sind nur energiebegrenzte Stromkreise mit einem maximalem Strom von 4 A zulässig bei einer maximalen Leerlaufspannung von 30 V DC
Elektrischer Anschluss 1, FunktionFeldgeräteseite
Elektrischer Anschluss 1, Bauformrund
Elektrischer Anschluss 1, AnschlussartDose
Elektrischer Anschluss 1, Kabelabganggewinkelt
Elektrischer Anschluss 1, AnschlusstechnikM12x1 A-codiert nach EN 61076-2-101
Elektrischer Anschluss 1, Anzahl Pole/Adern5
Elektrischer Anschluss 1, belegte Pole/Adern5
Elektrischer Anschluss 1, BefestigungsartSchraubverriegelung mit Sechskant SW13 und Längsrändel, drehbar
Elektrischer Anschluss 1, kompatible BefestigungsartKompatibel mit Schraubverriegelung drehbar/nicht drehbar
Elektrischer Anschluss 1, AnschlussbelegungPin 1 = BN, Pin 2 = WH, Pin 3 = BU, Pin 4 = BK, Pin 5 = GY
Elektrischer Anschluss 1, Anzeigeohne
Elektrischer Anschluss 2, FunktionSteuerungsseite
Elektrischer Anschluss 2, AnschlussartKabel
Elektrischer Anschluss 2, Anschlusstechnikoffenes Ende
Elektrischer Anschluss 2, Anzahl Pole/Adern5
Elektrischer Anschluss 2, belegte Pole/Adern5
Elektrischer Anschluss 2, AnschlussbelegungPin 1 = BN, Pin 2 = WH, Pin 3 = BU, Pin 4 = BK, Pin 5 = GY
Elektrischer Anschluss 2, Anzeigeohne
Betriebsspannungsbereich DC0 bis 60 V
Hinweis zum Betriebsspannungsbereich DC0 - 30 V bei UL-Anwendungen, NEC/CEC CLASS 2
Betriebsspannungsbereich AC0 bis 48 V
Hinweis zum Betriebsspannungsbereich AC0 - 30 V bei UL-Anwendungen, NEC/CEC CLASS 2
Strombelastbarkeit bei 40 °C4 A
Hinweis zur Strombelastbarkeit bei 40 °CDerating beachten
Stoßspannungsfestigkeit1,5 kV
Kabellänge2,5 m
Leitungseigenschaftenergieketten- und robotertauglich, abriebresistent, adhäsionsarm, flammwidrig und selbstverlöschend
Prüfbedingungen LeitungPrüfbedingungen nach Anfrage, Torsionsfestigkeit: > 300 000 Zyklen, ±270°/0,1 m, Biegewechselfestigkeit: >50000 Zyklen, Biegeradius 5 mm, Energiekette: > 5 Millionen Zyklen, Biegeradius 28 mm
Hinweis zu Prüfbedingungen Leitunggeprüft bei 23 °C
Biegeradius, feste Kabelverlegung14 mm
Biegeradius, bewegliche Kabelverlegung46 mm
Kabeldurchmesser4,5 mm
Kabelaufbau5 x 0,25 mm²
Leiter-Nennquerschnitt0,25 mm²
Aderendenabgemantelt, stumpf abgeschnitten
SchutzartIP65, IP68, IP69K
Hinweis zur Schutzartin montiertem Zustand
Besondere EigenschaftenUV-beständig, hydrolysebeständig, kühlschmiermittelbeständig, mikrobenbeständig, ölbeständig, ozonbeständig
Einsatz im AußenbereichEinsatzorte mit direkter Freiluft-Klimaeinwirkung Klasse D1 in Anlehnung an IEC 60654-1
Umgebungstemperatur-40 bis 85 °C
Hinweis zur Umgebungstemperatur-40 - 50 °C bei UL-Anwendungen
Umgebungstemperatur bei beweglicher Kabelverlegung-20 bis 85 °C
Hinweis zur Umgebungstemperatur bei beweglicher Kabelverlegung-20 - 50 °C bei UL-Anwendungen
Lagertemperatur-25 bis 55 °C
Hinweis zur Lagertemperaturkurzzeitig für Transport in Verpackung -40 bis 85 °C
Relative Luftfeuchtigkeitmaximal 93 % bei 40 °C
Nenneinsatzhöhe≤ 2000 m NHN
ÜberspannungskategorieII
CE-Zeichen (siehe Konformitätserklärung)nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Werkstoff-HinweisFCKW-frei, RoHS konform, cadmiumfrei, halogenfrei, phosphorsäureesterfrei
Verschmutzungsgrad3
Hinweis zum Verschmutzungsgradin montiertem Zustand
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Werkstoff KabelmantelTPE-U(PUR)
Farbe Kabelmantelgrau
Werkstoff GehäuseTPE-U(PUR)
Farbe Gehäuseschwarz
Werkstoff SchraubverriegelungZink-Druckguss, vernickelt
Werkstoff DichtungenFPM
Werkstoff SteckkontakteKupfer-Legierung vergoldet
Werkstoff IsolierhüllePP
Gewicht0,08 kg
HerstellerFesto
Hersteller-Nr.NEBA-M12W5-U-2.5-N-LE5
EAN4052568626075
Zolltarifnummer85444290
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
FarbeSchwarz
WerkstoffTPE-U(PUR)
DichtmaterialFPM
min. Biegeradius [mm]14
NormDIN EN 61984
Temperatur (max.)85
