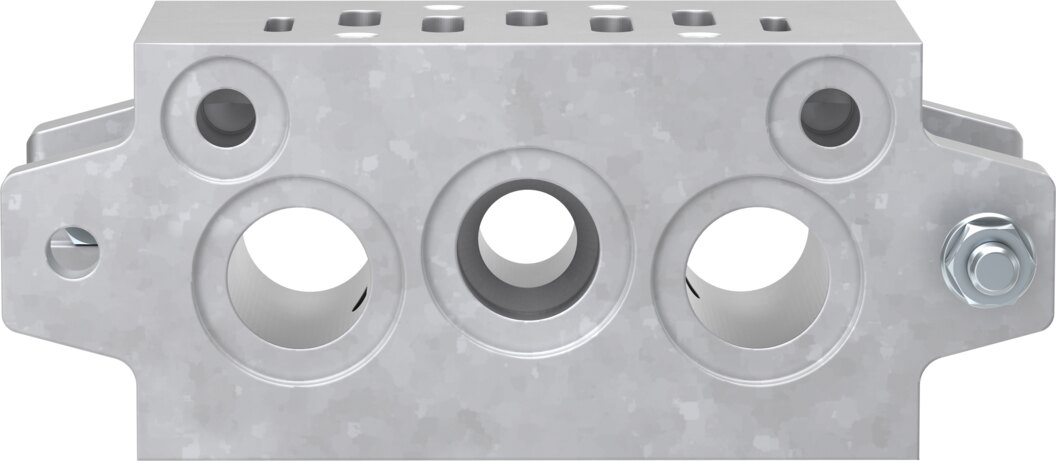

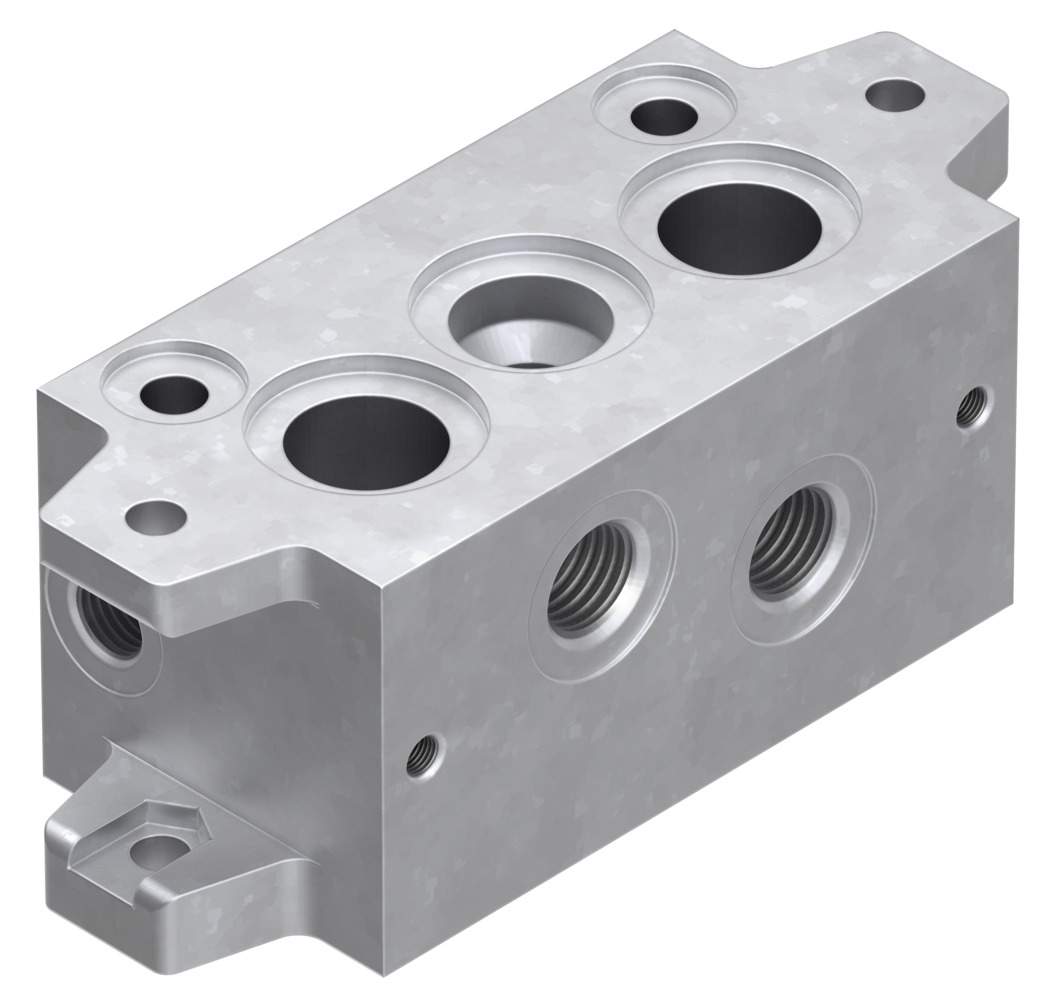

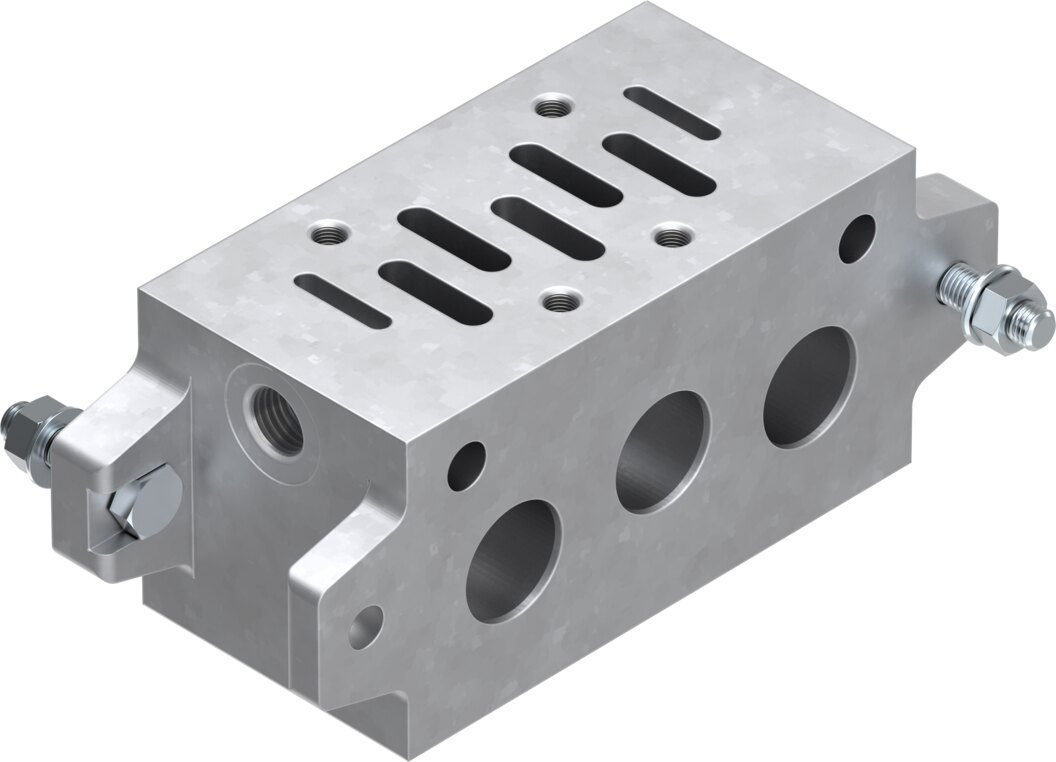

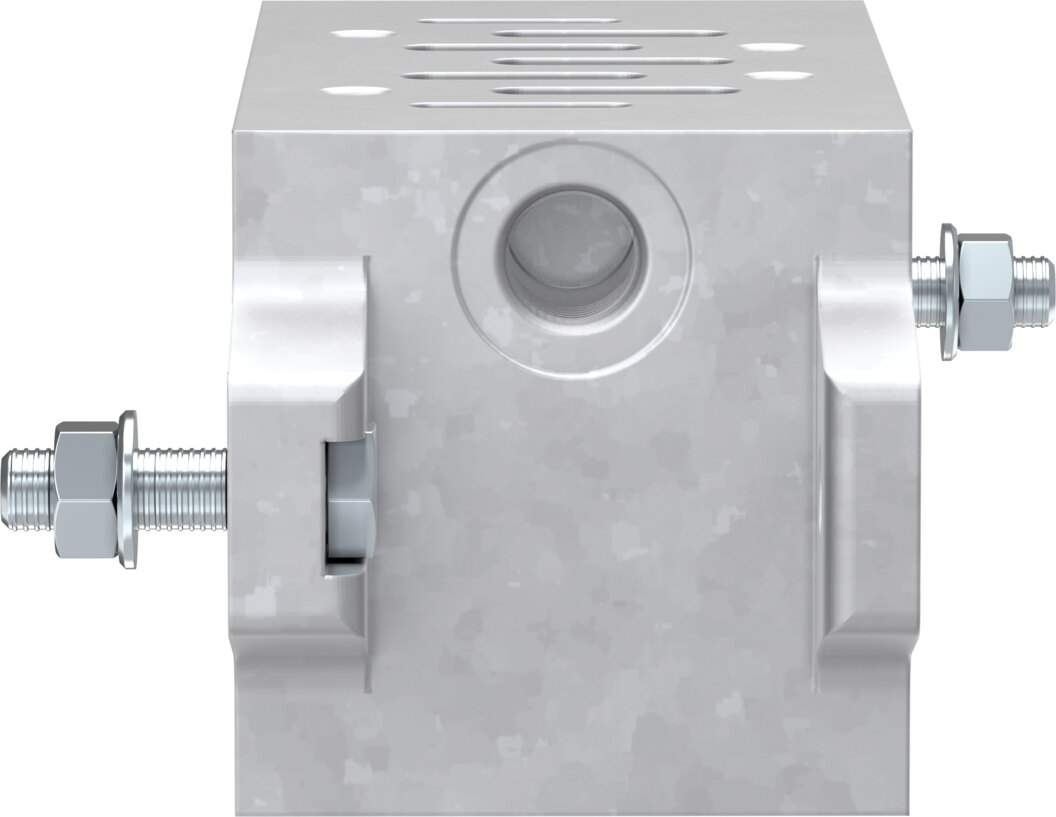

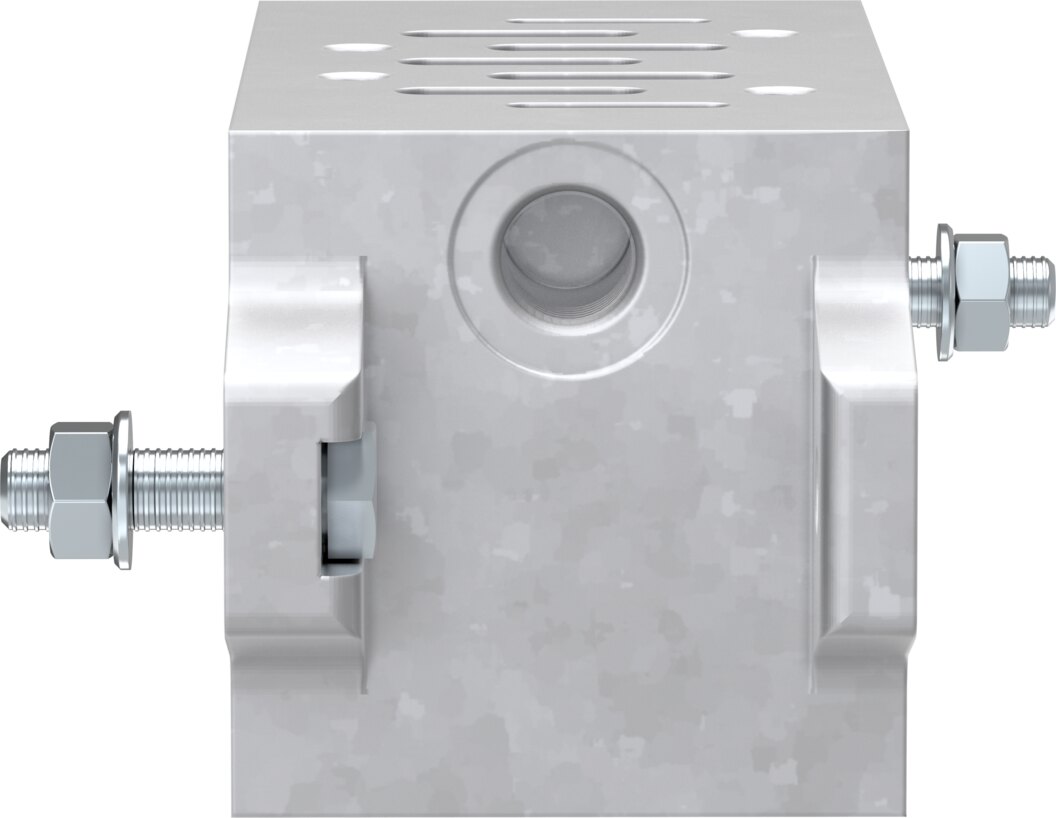

Verkettungsplatte 1/4 NPT, LABS-frei NAV-1/4-NPT-1C - Festo 13998

Festo ✓ Originalprodukt Neuware

Die Verkettungsplatte NAV-1/4-NPT-1C reiht Ventile aneinander, die sich so die Versorgung teilen. Anschlüsse 2 und 4 in 1/4 NPT, Betriebsdruck 16 bar.

Netto
30,35 €
zzgl. MwSt.
36,12 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-13998
Hersteller-Nr. NAV-1/4-NPT-1C
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Festo Verkettungsplatte NAV-1/4-NPT-1C reiht Ventile aneinander, die sich so die Versorgung teilen. Pneumatisch ausgeführt: Anschlüsse 2 und 4 in 1/4 NPT und Steuerluft 12 und 14 in 1/8 NPT. Zulässiger Betriebsdruck 16 bar.

Vorteile

  • Anschlussgewinde: 1/4 NPT für Arbeitsanschluss
  • Druckbereich: 16 bar
  • LABS-konform: VDMA 24364-B1/B2-L
  • Umgebungstemperatur: -10 bis 60 °C

Einsatz

Befestigt wird die NAV-1/4-NPT-1C mit Durchgangsbohrung. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-], geölter Betrieb möglich (im weiteren Betrieb erforderlich). Umgebungs- und Mediumstemperatur jeweils -10 bis 60 °C.

Technische Daten

TypNAV-1/4-NPT-1C
Festo-Teilenummer13998
Breite110 mm
Betriebsdruck16 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Befestigungsart Anschlussplattemit Durchgangsbohrung
Anschluss Steuerluft 12NPT1/8-27
Anschluss Steuerluft 14NPT1/8-27
Pneumatischer Anschluss 2NPT1/4-18
Pneumatischer Anschluss 4NPT1/4-18
Gewicht0,25 kg
HerstellerFesto
Hersteller-Nr.NAV-1/4-NPT-1C
EAN4052568304362
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
MediumDruckluft
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
