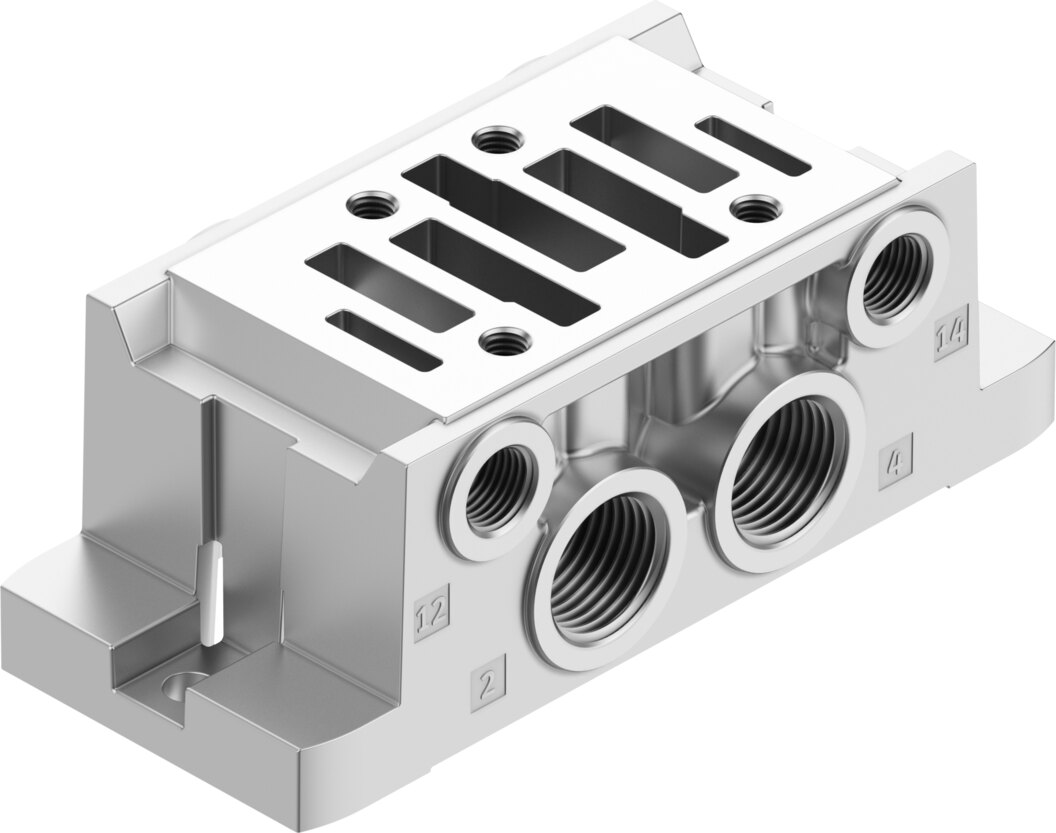

Einzelanschlussplatte G1, ISO 5599-1, aus Aluminium-Druckguss NAS-1-4A-ISO - Festo 546039
Die Einzelanschlussplatte NAS-1-4A-ISO nimmt ein einzelnes Ventil auf und führt dessen Anschlüsse nach außen. Anschlüsse 1, 2, 3, 4 und 5 in G1, Norm ISO 5599-1. Werkstoff: Aluminium-Druckguss, eloxiert, KBK 2.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Festo Einzelanschlussplatte NAS-1-4A-ISO nach ISO 5599-1 nimmt ein einzelnes Ventil auf und führt dessen Anschlüsse nach außen. Die NAS-1-4A-ISO bietet Anschlüsse 1, 2, 3, 4 und 5 in G1 und Steuerluft 12 und 14 in G1/8. Die NAS-1-4A-ISO besteht aus Aluminium-Druckguss, eloxiert. Korrosionsbeständigkeitsklasse 2.
Vorteile
- Norm: ISO 5599-1, VDMA 24345-A-4
- Anschlussgewinde: G1 für Versorgung, Arbeitsanschluss und Abluft
- Werkstoff: Aluminium-Druckguss, eloxiert, KBK 2
- LABS-konform: VDMA 24364-B1/B2-L
Einsatz
Montage mit Durchgangsbohrung.
Technische Daten
| Typ | NAS-1-4A-ISO |
|---|---|
| Festo-Teilenummer | 546039 |
| Bezeichnung nach VDMA | VDMA 24345-A-4 |
| Entspricht Norm | ISO 5599-1 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Produktgewicht | 1450 g |
| Befestigungsart | mit Durchgangsbohrung |
| Anschluss Steuerluft 12 | G1/8 |
| Anschluss Steuerluft 14 | G1/8 |
| Pneumatischer Anschluss 1 | G1 |
| Pneumatischer Anschluss 2 | G1 |
| Pneumatischer Anschluss 3 | G1 |
| Pneumatischer Anschluss 4 | G1 |
| Pneumatischer Anschluss 5 | G1 |
| Werkstoff Anschlussplatte | Aluminium-Druckguss, eloxiert |
| Hersteller | Festo |
| Hersteller-Nr. | NAS-1-4A-ISO |
| EAN | 4052568351991 |
| Zolltarifnummer | 90330090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1 |
| Norm | ISO 5599-1 |
| Serie | NAS |
| Pneumatischer Anschluss | G1 |
