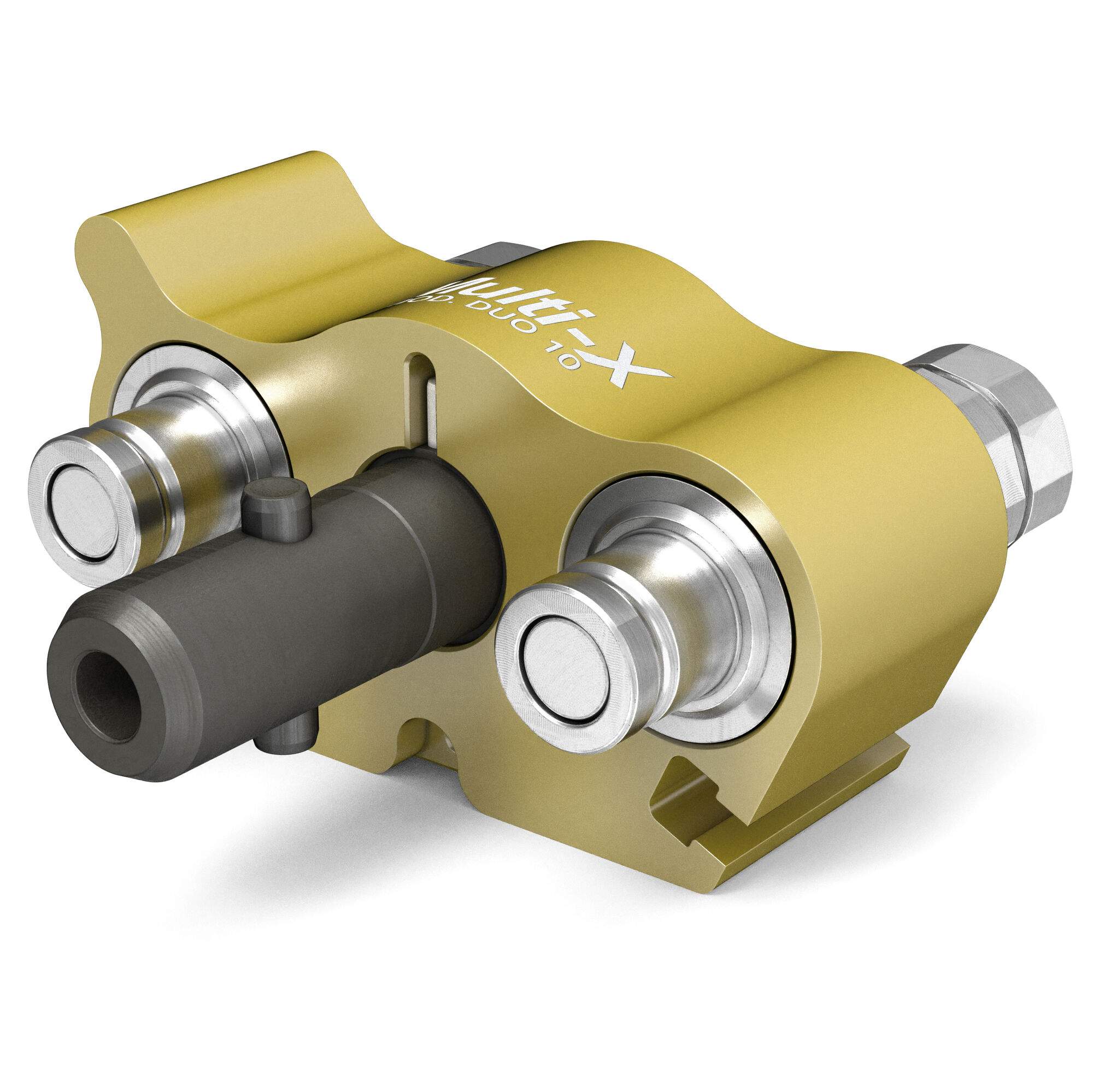

Multikupplung Multi-X, Nippelplatte Duo 10 mit Druckeliminator, 2 Anschlüsse, G 3/8", 10 mm - Cejn 109322250
Nippelplatte einer handbedienbaren Multi-X Mehrfachkupplung der Baugröße Duo 10 für die Hydraulik. Sie führt 2 Leitungen mit der Nennweite 10 mm zusammen, Anschluss je Leitung G 3/8". Körper aus Aluminium.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Als Nippelplatte der Multi-X Baugröße Duo 10 bündelt dieses Bauteil 2 Hydraulikleitungen der Nennweite 10 mm an einer Platte. Den Gegenpart bildet die Kupplungsplatte.
Vorteile
- Baugröße Duo 10 in Zoll 3/8".
- Plattenkörper aus Aluminium.
- Druckeliminatoren gehören bei dieser Nippelplatte zur Ausstattung.
- Ausführung GII der Baureihe Multi-X.
- Gewicht 1,4 kg.
- 2 Hydraulikanschlüsse werden von Hand in einem Zug gekuppelt.
- Anschlussgewinde G 3/8" (BSP) je Leitung.
- Nennweite 10 mm im Durchgang.
Einsatzgebiete
Die Platte gehört an Hydraulikkreise, in denen 2 Leitungen gemeinsam getrennt und wieder verbunden werden, etwa beim Wechsel von Anbaugeräten und Werkzeugen.
Passende Gegenseite
Die Platte passt zur Kupplungsplatte der Multi-X Baugröße Duo 10 in der Ausführung GII.
Technische Daten
| Merkmal | Wert |
|---|---|
| Baureihe | GII - Duo 10 (201909-) |
| Ausführung | Nippelseite mit integriertem Druckeliminator |
| Größe in Zoll | 3/8" |
| Anzahl der Anschlüsse | 2 |
| Anschluss | G 3/8" (BSP) |
| Nennweite | 10 mm |
| Werkstoff | Aluminium |
| Medium | Hydrauliköl |
| Gewicht | 1,4 kg |
| Verpackungseinheit | 1 Stück |
| Hersteller | Cejn |
| Hersteller-Nr. | 109322250 |
| Zolltarifnummer | 84812010 |
| GPSR Herstellerdaten | CEJN-Product GmbH, Junkersring 16, DE-53844 Troisdorf, www.cejn.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
