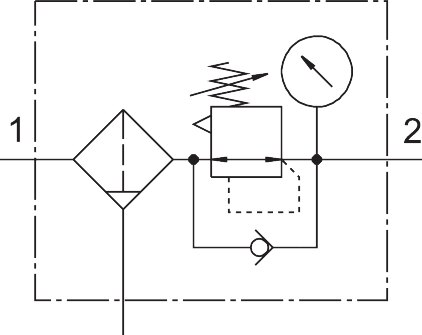

Filter-Regelventil 5 µm 0,5 bis 7 bar MS9-LFR-NG-D6-CUM-DI-AG-PSI-AS - Festo 564128
Filtern und Regeln in einem Gerät: Das Filter-Regelventil MS9-LFR-NG-D6-CUM-DI-AG-PSI-AS reinigt die Luft mit 5 µm Filterfeinheit und regelt den Druck im Bereich 0,5 bis 7 bar. Auf einen Blick: Betriebsdruck 1 bis 20 bar, Kondensatablass manuell drehend und Mediumstemperatur -10 bis 60 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die entscheidenden Werte des Filter-Regelventils MS9-LFR-NG-D6-CUM-DI-AG-PSI-AS: Filterfeinheit 5 µm, Druckregelbereich 0,5 bis 7 bar und Betriebsdruck 1 bis 20 bar. Das Filter-Regelventil MS9-LFR-NG-D6-CUM-DI-AG-PSI-AS kombiniert Filter und Druckregler mit 5 µm Filterfeinheit, der Ausgangsdruck lässt sich im Bereich 0,5 bis 7 bar einstellen.
Vorteile
- Filterfeinheit 5 µm, Luftreinheitsklasse am Ausgang ISO 8573-1:2010 [6:4:4].
- Ausgangsdruck einstellbar von 0,5 bis 7 bar, Druckhysterese max. 0,4 bar.
- Kondensatablass manuell drehend, Kondensatmenge bis 220 ml.
- Druckanzeige: mit Manometer.
- Betätigungssicherung: mit Zubehör schliessbar.
- Reinraumtauglich: Klasse 7 nach ISO 14644-1.
Einsatz
Als Eingangsstufe einer Maschine reinigt das Filter-Regelventil MS9-LFR-NG-D6-CUM-DI-AG-PSI-AS die Druckluft und stellt den Arbeitsdruck für die nachfolgenden Verbraucher ein. Einbaulage senkrecht ± 5° und Betriebsmedium Inerte Gase.
Technische Daten
| Typ | MS9-LFR-NG-D6-CUM-DI-AG-PSI-AS |
|---|---|
| Baugröße | 9 |
| Baureihe | MS |
| Betätigungssicherung | mit Zubehör schliessbar |
| Einbaulage | senkrecht ± 5° |
| Filterfeinheit | 5 µm |
| Kondensatablass | manuell drehend |
| Konstruktiver Aufbau | direktgesteuertes Filter-Membranregelventil |
| Max. Kondensatmenge | 220 ml |
| Reglerfunktion | Ausgangsdruck konstant, mit Vordruckkompensation, mit Sekundärentlüftung, mit Rückstromverhalten |
| Kondensatabscheidegrad | 75 % |
| Druckanzeige | mit Manometer |
| Betriebsdruck | 1 bis 20 bar |
| Druckregelbereich | 0,5 bis 7 bar |
| Max. Druckhysterese | 0,4 bar |
| Betriebsmedium | Inerte Gase |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 7 nach ISO 14644-1 |
| Lagertemperatur | -10 bis 60 °C |
| Luftreinheitsklasse am Ausgang | Druckluft nach ISO 8573-1:2010 [6:4:4] |
| Mediumstemperatur | -10 bis 60 °C |
| Umgebungstemperatur | -10 bis 60 °C |
| Porengröße | 5 µm |
| Produktgewicht | 2400 g |
| Befestigungsart | mit Zubehör |
| Werkstoff Abdeckung | PA-verstärkt |
| Werkstoff Drallscheibe | POM |
| Werkstoff Filterträger | POM |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussplatte | Aluminium-Druckguss |
| Werkstoff Befestigungswinkel | Aluminium-Druckguss |
| Werkstoff Filter | PE |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoff Modulverbinder | Aluminium-Druckguss |
| Werkstoff Membran | NBR |
| Werkstoff Schale | Aluminium-Knetlegierung |
| Werkstoff Schalendichtung | NBR |
| Werkstoff Sichtscheibe | PA |
| Werkstoff Trennteller | POM |
| Werkstoff Ventilstößel | Aluminium-Knetlegierung, NBR, POM |
| Gewicht (Preisliste) | 3,2 kg |
| Gewicht | 3,2 kg |
| Hersteller | Festo |
| Hersteller-Nr. | MS9-LFR-NG-D6-CUM-DI-AG-PSI-AS |
| EAN | 4052568211554 |
| Zolltarifnummer | 84811005 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Regelbereich max. [bar] | 7 |
| Gehäusewerkstoff | Aluminium-Druckguss |
| Filterfeinheit [µm] | 5 |
| Bauart | direktgesteuertes Filter-Membranregelventil |
| Druckregelbereich [bar] | 0,5 bis 7 |
| Serie | MS9 |
| Betriebsdruck max [bar] | 20 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
