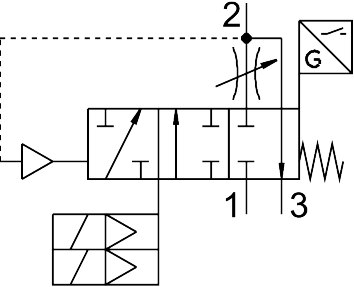

Druckaufbau- und Entlüftungsventil G1/2, 24 V DC, 3/2 geschlossen monostabil MS6-SV-1/2-E-10V24-SO-AG-MP1 - Festo 8190258

Festo ✓ Originalprodukt Neuware

Das Druckaufbau- und Entlüftungsventil MS6-SV-1/2-E-10V24-SO-AG-MP1 baut den Anlagendruck langsam auf und entlüftet die Anlage beim Abschalten schnell. Es bietet 4300 l/min Normalnenndurchfluss, 9000 l/min beim Entlüften und Anschluss G1/2. Elektrisch vorgesteuert, Spule 24 V DC.

Netto
1.120,16 €
zzgl. MwSt.
1.332,99 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8190258
Hersteller-Nr. MS6-SV-1/2-E-10V24-SO-AG-MP1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das MS6-SV-1/2-E-10V24-SO-AG-MP1 von Festo baut den Anlagendruck langsam auf und entlüftet die Anlage beim Abschalten schnell: 3/2 geschlossen monostabil, Druckaufbau-Funktion, Betriebsdruck 3,5 bis 10 bar.

Vorteile

  • 4300 l/min Normalnenndurchfluss nach DIN 1343
  • Entlüftung mit 9000 l/min von 6 auf 0 bar
  • Performance Level: Entlüften /, Kategorie 4, Performance Level e, Vermeidung von unerwartetem Anlauf (Belüften) /, Kategorie 4, Performance Level e
  • Entspricht DIN EN ISO 13849-1, EN 61508-1-3
  • Schaltzeit ein 130 ms, aus 40 ms
  • Betriebsdruck 3,5 bis 10 bar

Einsatz

Das MS6-SV-1/2-E-10V24-SO-AG-MP1 sorgt beim Anlauf der Maschine für einen kontrollierten Druckanstieg.

Technische Daten

TypMS6-SV-1/2-E-10V24-SO-AG-MP1
Festo-Teilenummer8190258
BaureiheMS
Baugröße6
Rastermaß62 mm
SicherheitsfunktionEntlüften, Vermeidung von unerwartetem Anlauf (Belüften)
Safety Integrity Level (SIL)Entlüften / SIL 3, Vermeidung von unerwartetem Anlauf (Belüften) / SIL 3
Performance Level (PL)Entlüften /, Kategorie 4, Performance Level e, Vermeidung von unerwartetem Anlauf (Belüften) /, Kategorie 4, Performance Level e
Hinweis zur ZwangsdynamisierungSchaltfrequenz mindestens 1/Monat
Konstruktiver AufbauKolben-Sitz
Überdeckungnegative Überdeckung
Betätigungsartelektrisch
Steuerluftversorgungintern
Dichtprinzipweich
Abluftfunktionnicht drosselbar
PositionserkennungsprinzipMagnetkolben-Prinzip
Entspricht NormDIN EN ISO 13849-1, EN 61508-1-3
Handhilfsbetätigungkeine
Rückstellartmechanische Feder
Steuerartvorgesteuert
Ventilfunktion3/2 geschlossen monostabil, Druckaufbau-Funktion
Betriebsdruck3,5 bis 10 bar
Druckanzeigemit Manometer
C-Wert19,3 l/sbar
b-Wert0,21
Normalnenndurchfluss (normalisiert nach DIN 1343)4300 l/min
Normaldurchfluss Entlüftung von 6 auf 0 bar9000 l/min
Maximale Schaltfrequenz0,5 Hz
Schaltzeit aus40 ms
Schaltzeit ein130 ms
Einschaltdauer100%
Signalzustandsanzeigepotenzialfreier Kontakt
Nennbetriebsspannung DC24 V
Zulässige Spannungsschwankungen± 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-B1/B2-L
Schalldruckpegel75 dB(A)
SchutzartIP65, mit Steckdose
Mediumstemperatur-10 bis 50 °C
Umgebungstemperatur-10 bis 50 °C
Lagertemperatur-10 bis 50 °C
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Maschinen-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für Maschinen, nach UK RoHS Vorschriften
Zertifikat ausstellende Stelle01/205/5999,06/26
Befestigungsartwahlweise: Leitungseinbau, mit Zubehör
Einbaulagebeliebig
Produktgewicht2210 g
Pneumatischer Anschluss 1G1/2
Pneumatischer Anschluss 2G1/2
Pneumatischer Anschluss 3G1
Elektrischer Anschluss9-polig, Sub-D
Werkstoff GehäuseAluminium-Druckguss
Werkstoff DichtungenNBR
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Gewicht3,1 kg
HerstellerFesto
Hersteller-Nr.MS6-SV-1/2-E-10V24-SO-AG-MP1
EAN4052568635626
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/2
Baugröße BG6
DichtmaterialNBR
GehäusewerkstoffAluminium-Druckguss
MediumDruckluft
Durchfluss [l/min]4300
BauartKolben-Sitz
Betriebsspannung24 V DC
SerieMS6
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/2
Temperaturbereich-10-50 °C
Temperatur (max.)50
