Druckaufbau- und Entlüftungsventil MS6-SV-1/2-E-10V24-SO-A4-MP1-WPB-UL1 - Festo 611497
Netto
zzgl. MwSt.
1.370,87 € inkl. 19 % MwSt., zzgl. Versand
1.151,99 €
Artikel
FES-611497
Hersteller-Nr.
MS6-SV-1/2-E-10V24-SO-A4-MP1-WPB-UL1
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baureihe | MS |
|---|---|
| Baugröße | 6 |
| Rastermaß | 62 mm |
| Sicherheitsfunktion | Entlüften, Vermeidung von unerwartetem Anlauf (Belüften) |
| Safety Integrity Level (SIL) | Entlüften / SIL 3, Vermeidung von unerwartetem Anlauf (Belüften) / SIL 3 |
| Performance Level (PL) | Entlüften / bis Kategorie 4, Performance Level e, Vermeidung von unerwartetem Anlauf (Belüften) / bis Kategorie 4, Performance Level e |
| Hinweis zur Zwangsdynamisierung | Schaltfrequenz mindestens 1/Monat |
| Konstruktiver Aufbau | Kolben-Sitz |
| Überdeckung | negative Überdeckung |
| Betätigungsart | elektrisch |
| Steuerluftversorgung | intern |
| Dichtprinzip | weich |
| Abluftfunktion | nicht drosselbar |
| Positionserkennungsprinzip | Magnetkolben-Prinzip |
| Entspricht Norm | DIN EN ISO 13849-1, EN 61508-1-3 |
| Handhilfsbetätigung | keine |
| Rückstellart | mechanische Feder |
| Steuerart | vorgesteuert |

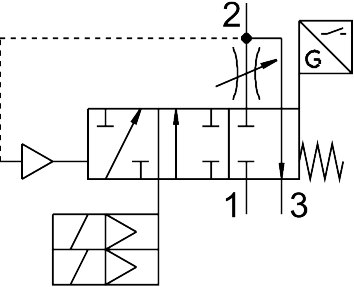

| Ventilfunktion | 3/2 geschlossen monostabil, Druckaufbau-Funktion |
| Betriebsdruck | 3,5 ... 10 bar |
| Druckanzeige | G1/4 vorbereitet |
| C-Wert | 19,3 l/sbar |
| b-Wert | 0,21 |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 4300 l/min |
| Normaldurchfluss Entlüftung 0,6->0 MPa (6->0 bar, 87->0 psi) | 9000 l/min |
| Max. Schaltfrequenz | 0,5 Hz |
| Schaltzeit aus | 40 ms |
| Schaltzeit ein | 130 ms |
| Einschaltdauer | 100% |
| Signalzustandsanzeige | potenzialfreier Kontakt |
| Nennbetriebsspannung DC | 24 V |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Schalldruckpegel | 75 dB(A) |
| Schutzart | IP65, mit Steckdose |
| Mediumstemperatur | -10 ... 50 °C |
| Umgebungstemperatur | -10 ... 50 °C |
| Lagertemperatur | -10 ... 50 °C |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Zulassung | c UL us - Recognized (OL) |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Maschinen-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für Maschinen, nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | 01/205/5999.06/26 |
| Befestigungsart | wahlweise:, Leitungseinbau, mit Zubehör |
| Einbaulage | beliebig |
| Produktgewicht | 2210 g |
| Anschluss Manometer | G1/4 |
| Pneumatischer Anschluss 1 | G1/2 |
| Pneumatischer Anschluss 2 | G1/2 |
| Pneumatischer Anschluss 3 | G1 |
| Elektrischer Anschluss | 9-polig, Sub-D |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoff Dichtungen | NBR |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Gewicht | 3,3 kg |
| Hersteller | Festo |
| Hersteller-Nr. | MS6-SV-1/2-E-10V24-SO-A4-MP1-WPB-UL1 |
| EAN | 4052568595432 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
