Druckaufbau- und Entlüftungsventil G1/2, 24 V DC, 3/2 geschlossen monostabil MS6-SV-1/2-C-10V24-S-AD7 - Festo 8172785

Festo ✓ Originalprodukt Neuware

Das Druckaufbau- und Entlüftungsventil MS6-SV-1/2-C-10V24-S-AD7 baut den Anlagendruck langsam auf und entlüftet die Anlage beim Abschalten schnell. Es bietet 5700 l/min Normalnenndurchfluss, 7600 l/min beim Entlüften und Anschluss G1/2.

Netto
404,17 €
zzgl. MwSt.
480,96 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8172785
Hersteller-Nr. MS6-SV-1/2-C-10V24-S-AD7
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das MS6-SV-1/2-C-10V24-S-AD7 von Festo baut den Anlagendruck langsam auf und entlüftet die Anlage beim Abschalten schnell: 3/2 geschlossen monostabil, Druckaufbau-Funktion, Betriebsdruck 3 bis 10 bar.

Das spricht dafür

  • 5700 l/min Normalnenndurchfluss nach DIN 1343
  • Entlüftung mit 7600 l/min von 6 auf 0 bar
  • Performance Level: Entlüften / Kategorie 1, Performance Level c, Vermeidung von unerwartetem Anlauf (Belüften) / Kategorie 1, Performance Level c
  • Entspricht DIN EN ISO 13849-1, DIN EN ISO 13849-2
  • Schaltzeit ein 370 ms, aus 65 ms
  • Spule 24 V DC: 1,8 W

Einsatz

Das MS6-SV-1/2-C-10V24-S-AD7 sorgt beim Anlauf der Maschine für einen kontrollierten Druckanstieg.

Technische Daten

TypMS6-SV-1/2-C-10V24-S-AD7
Festo-Teilenummer8172785
BaureiheMS
Baugröße6
Rastermaß62 mm
SicherheitsfunktionEntlüften, Vermeidung von unerwartetem Anlauf (Belüften)
Performance Level (PL)Entlüften / Kategorie 1, Performance Level c, Vermeidung von unerwartetem Anlauf (Belüften) / Kategorie 1, Performance Level c
Hinweis zur ZwangsdynamisierungSchaltfrequenz mindestens 1/Monat
Konstruktiver AufbauKolben-Schieber
Überdeckungpositive Überdeckung
Betätigungsartelektrisch
Steuerluftversorgungintern
Dichtprinzipweich
Abluftfunktionnicht drosselbar
Entspricht NormDIN EN ISO 13849-1, DIN EN ISO 13849-2
HandhilfsbetätigungAm Vorsteuer-Magnetventil: tastend am Druckaufbau und Entlüftungsventil: rastend, selbstrückstellend
Rückstellartmechanische Feder
Steuerartvorgesteuert

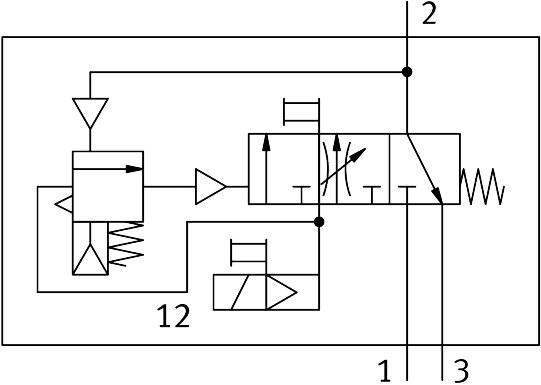

Ventilfunktion3/2 geschlossen monostabil, Druckaufbau-Funktion
Betriebsdruck3 bis 10 bar
Druckanzeigemit Drucksensor mit Schaltanzeige
C-Wert23,2 l/sbar
b-Wert0,4
Normalnenndurchfluss (normalisiert nach DIN 1343)5700 l/min
Normaldurchfluss Entlüftung von 6 auf 0 bar7600 l/min
Schaltzeit aus65 ms
Schaltzeit ein370 ms
Einschaltdauer100%
Spulenkennwerte24 V DC: 1,8 W
Zulässige Spannungsschwankungen± 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-B1/B2-L
SchutzartIP65, mit Steckdose
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Maschinen-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für Maschinen, nach UK RoHS Vorschriften
Lebensmitteltauglichkeitsiehe erweiterte Werkstoffinformation
Befestigungsartwahlweise: Leitungseinbau, mit Zubehör
Einbaulagebeliebig
Produktgewicht1006 g
Pneumatischer Anschluss 1G1/2
Pneumatischer Anschluss 2G1/2
Pneumatischer Anschluss 3G3/4
Elektrischer Anschluss2-polig, Form C, Stecker, nach EN 175301-803
Werkstoff GehäuseAluminium-Druckguss
Werkstoff DichtungenNBR
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Gewicht1,2 kg
HerstellerFesto
Hersteller-Nr.MS6-SV-1/2-C-10V24-S-AD7
EAN4052568606169
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/2
Baugröße BG6
DichtmaterialNBR
GehäusewerkstoffAluminium-Druckguss
MediumDruckluft
Durchfluss [l/min]5700
BauartKolben-Schieber
Betriebsspannung24 V DC
SerieMS6
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/2
