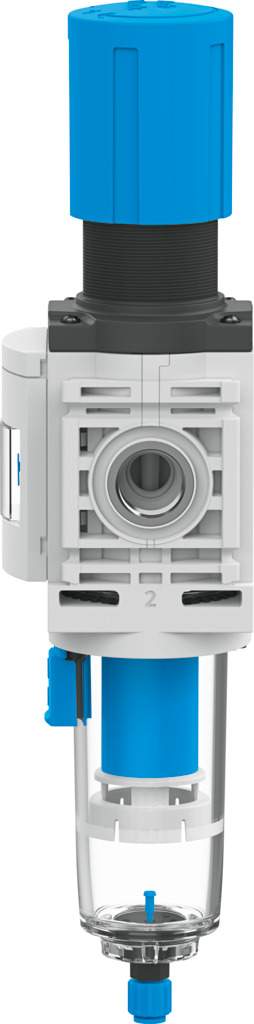

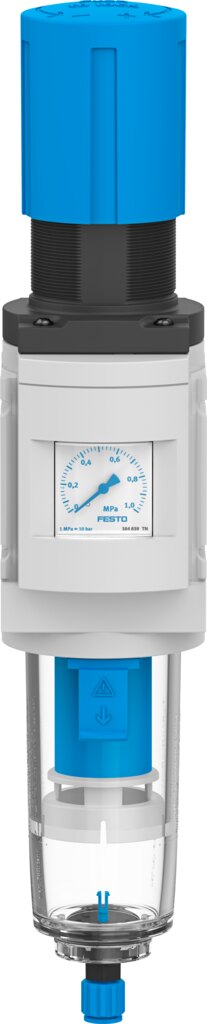

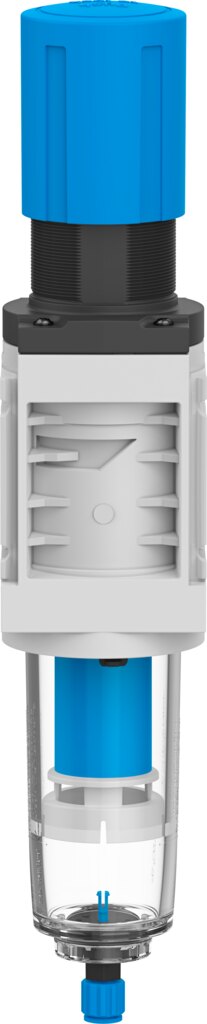

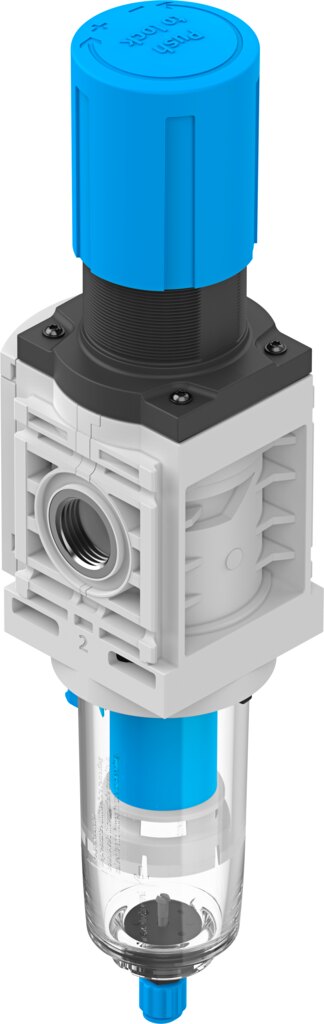

Filter-Regelventil G1/2, 5 µm, 0,3 bis 7 bar MS6-LFR-1/2-D6-C-P-M-AG-MPA-F1A-B - Festo 8175822
Das Filter-Regelventil MS6-LFR-1/2-D6-C-P-M-AG-MPA-F1A-B filtert die Druckluft und regelt sie auf einen konstanten Ausgangsdruck, einstellbar von 0,3 bis 7 bar. Kennwerte: Filterfeinheit 5 µm, 4750 l/min Normalnenndurchfluss und Anschluss G1/2. Kondensatablass: manuell drehend.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das MS6-LFR-1/2-D6-C-P-M-AG-MPA-F1A-B verbindet einen Filter mit 5 µm Feinheit und einen Druckregler mit 0,3 bis 7 bar Regelbereich. Der Normalnenndurchfluss liegt bei 4750 l/min, der Betriebsdruck bei 1 bis 10 bar.
Das spricht dafür
- 4750 l/min Normalnenndurchfluss nach DIN 1343
- Filterfeinheit 5 µm, Kondensatabscheidegrad 75 %
- Druckregelbereich 0,3 bis 7 bar, Hysterese maximal 0,35 bar
- Betriebsdruck 1 bis 10 bar
- Kondensatmenge bis 27,3 ml, Ablass manuell drehend
- Luftreinheit am Ausgang: Druckluft nach ISO 8573-1:2010 [6:4:4]
Einsatz
Eingesetzt wird das MS6-LFR-1/2-D6-C-P-M-AG-MPA-F1A-B in Wartungsgeräte-Kombinationen der Baureihe MS6 oder als Einzelgerät in der Leitung. Zulässige Mediumstemperatur -5 bis 50 °C. Befestigung des MS6-LFR-1/2-D6-C-P-M-AG-MPA-F1A-B: mit Zubehör.
Technische Daten
| Typ | MS6-LFR-1/2-D6-C-P-M-AG-MPA-F1A-B |
|---|---|
| Festo-Teilenummer | 8175822 |
| Baugröße | 6 |
| Baureihe | MS |
| Betätigungssicherung | Drehknopf mit Arretierung |
| Einbaulage | senkrecht ± 5° |
| Filterfeinheit | 5 µm |
| Kondensatablass | manuell drehend |

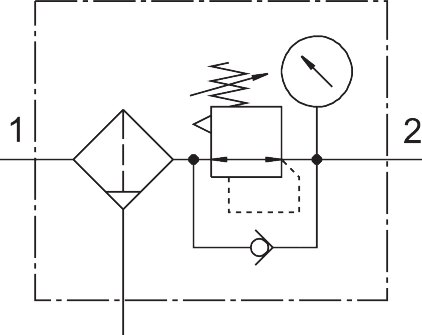

| Konstruktiver Aufbau | Filterregler mit Manometer, direktgesteuertes Kolbenregelventil |
| Maximale Kondensatmenge | 27,3 ml |
| Reglerfunktion | Ausgangsdruck konstant, mit Sekundärentlüftung, mit Rückstromverhalten |
| Kondensatabscheidegrad | 75 % |
| Druckanzeige | mit Manometer |
| Betriebsdruck | 1 bis 10 bar |
| Druckregelbereich | 0,3 bis 7 bar |
| Maximale Druckhysterese | 0,35 bar |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 4750 l/min |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Hinweis zum Betriebs-/Steuermedium | Verträglichkeit mit Esteröl nicht gegeben |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 7 nach ISO 14644-1 |
| Lagertemperatur | -5 bis 50 °C |
| Luftreinheitsklasse am Ausgang | Druckluft nach ISO 8573-1:2010 [6:4:4] |
| Mediumstemperatur | -5 bis 50 °C |
| Umgebungstemperatur | -5 bis 50 °C |
| Porengröße | 5 µm |
| Produktgewicht | 581 g |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss 1 | G1/2 |
| Pneumatischer Anschluss 2 | G1/2 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Drehknopf | POM |
| Werkstoff Feder | hochlegierter Stahl rostfrei |
| Werkstoff Filter | PE |
| Werkstoff Gehäuse | PA-verstärkt |
| Werkstoff Schale | PC |
| Werkstoff Ventilstößel | POM |
| Gewicht | 0,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | MS6-LFR-1/2-D6-C-P-M-AG-MPA-F1A-B |
| EAN | 4052568613174 |
| Zolltarifnummer | 84811005 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1/2 |
| Baugröße BG | 6 |
| Regelbereich max. [bar] | 7 |
| Dichtmaterial | NBR |
| Medium | Druckluft, neutrale Gase |
| Filterfeinheit [µm] | 5 |
| Serie | MS6 |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/2 |
| Temperatur (max.) | 50 |
