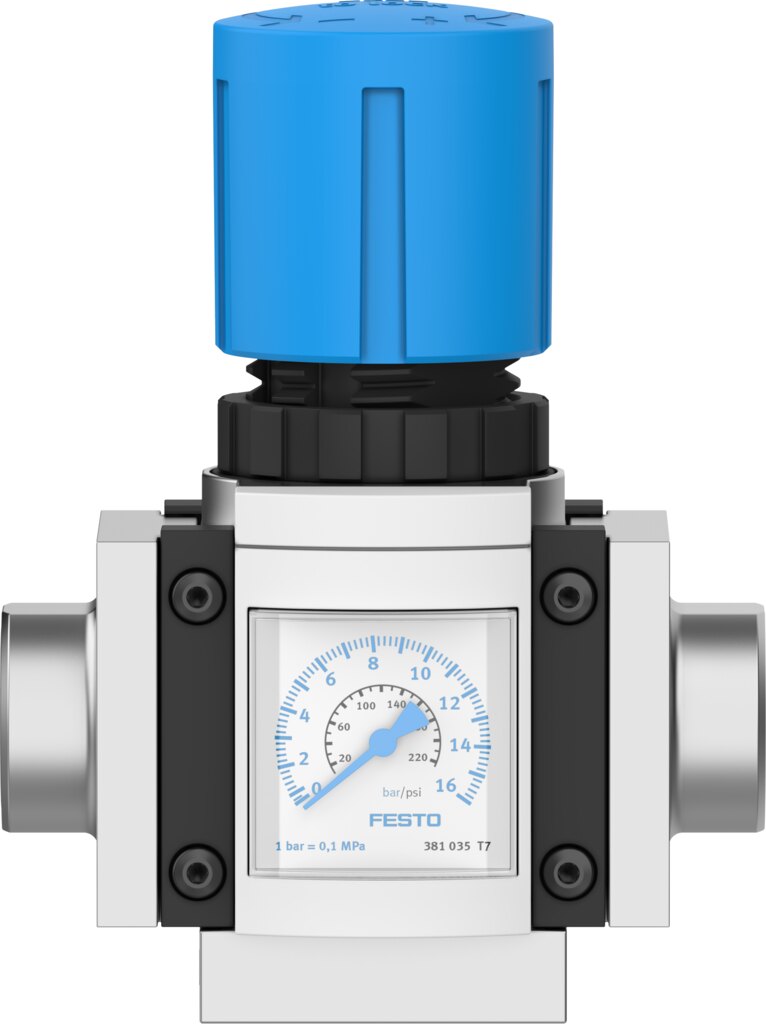

Druckregelventil G3/8, 0,5 bis 12 bar MS4-LR-AGC-D7 - Festo 8232824
Das Druckregelventil MS4-LR-AGC-D7 hält den Ausgangsdruck auch bei schwankendem Netzdruck konstant, einstellbar von 0,5 bis 12 bar. Kennwerte: 1700 l/min Normalnenndurchfluss und Anschluss G3/8. Druckanzeige: mit Manometer.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für einen stabilen Arbeitsdruck: Das MS4-LR-AGC-D7 hält den Ausgangsdruck auch bei schwankendem Netzdruck konstant und deckt 0,5 bis 12 bar ab. Der Normalnenndurchfluss liegt bei 1700 l/min, der Betriebsdruck bei 0,8 bis 14 bar.
Auf einen Blick
- 1700 l/min Normalnenndurchfluss nach DIN 1343
- Druckregelbereich 0,5 bis 12 bar, Hysterese maximal 0,25 bar
- Betriebsdruck 0,8 bis 14 bar
- Mediumstemperatur -10 bis 60 °C
- Korrosionsbeständigkeitsklasse KBK 2
Einsatz
Mit dem MS4-LR-AGC-D7 lässt sich der Arbeitsdruck einer Anlage zentral einstellen und Druckluft sparen. Zulässige Mediumstemperatur -10 bis 60 °C. Befestigung des MS4-LR-AGC-D7: mit Zubehör.
Technische Daten
| Typ | MS4-LR-AGC-D7 |
|---|---|
| Festo-Teilenummer | 8232824 |
| Baugröße | 4 |
| Baureihe | MS |
| Betätigungssicherung | Drehknopf mit Arretierung |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Druckregelventil mit Manometer |

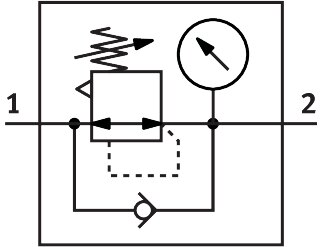

| Reglerfunktion | Ausgangsdruck konstant, mit Sekundärentlüftung, mit Rückstromverhalten |
| Druckanzeige | mit Manometer |
| Betriebsdruck | 0,8 bis 14 bar |
| Druckregelbereich | 0,5 bis 12 bar |
| Maximale Druckhysterese | 0,25 bar |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 1700 l/min |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Lagertemperatur | -10 bis 60 °C |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Mediumstemperatur | -10 bis 60 °C |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 355 g |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss 1 | G3/8 |
| Pneumatischer Anschluss 2 | G3/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussplatte | Aluminium-Druckguss |
| Werkstoff Bedienteil | PA, POM |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoff Membran | NBR |
| Gewicht | 0,43 kg |
| Hersteller | Festo |
| Hersteller-Nr. | MS4-LR-AGC-D7 |
| EAN | 4052568777883 |
| Zolltarifnummer | 84811099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 3/8 |
| Baugröße BG | 4 |
| Regelbereich max. [bar] | 12 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium-Druckguss |
| Medium | Druckluft, neutrale Gase |
| Durchfluss [l/min] | 1700 |
| Bauart | Druckregelventil mit Manometer |
| Serie | MS4 |
| Betriebsdruck max [bar] | 14 |
| Pneumatischer Anschluss | G3/8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
