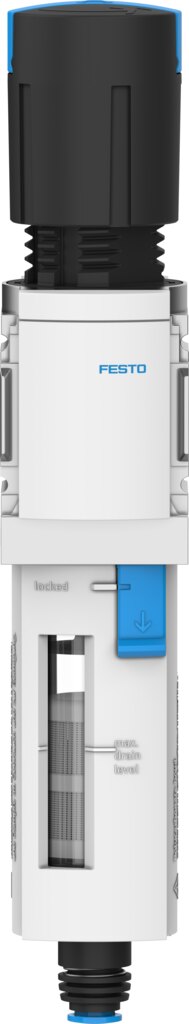

Filter-Regelventil G1/4, 5 µm, 0,5 bis 12 bar MS4-LFR-1/4-D7-C-R-V-VS-AS - Festo 589257

Festo ✓ Originalprodukt Neuware

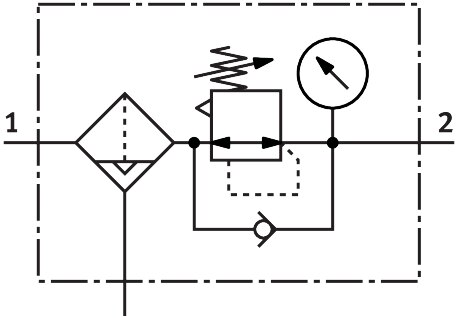

Das Filter-Regelventil MS4-LFR-1/4-D7-C-R-V-VS-AS kombiniert Filter und Druckregler in einem Gehäuse, einstellbar von 0,5 bis 12 bar. Kennwerte: Filterfeinheit 5 µm, 1200 l/min Normalnenndurchfluss und Anschluss G1/4. Kondensatablass: manuell tastend.

Netto
86,40 €
zzgl. MwSt.
102,82 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-589257
Hersteller-Nr. MS4-LFR-1/4-D7-C-R-V-VS-AS
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Ein Gerät statt zwei: Das MS4-LFR-1/4-D7-C-R-V-VS-AS filtert mit 5 µm und regelt im Bereich 0,5 bis 12 bar. Der Normalnenndurchfluss liegt bei 1200 l/min, der Betriebsdruck bei 2 bis 12 bar.

Vorteile

  • 1200 l/min Normalnenndurchfluss nach DIN 1343
  • Filterfeinheit 5 µm, Kondensatabscheidegrad 75 %
  • Druckregelbereich 0,5 bis 12 bar, Hysterese maximal 0,25 bar
  • Betriebsdruck 2 bis 12 bar
  • Kondensatmenge bis 19 ml, Ablass manuell tastend
  • Luftreinheit am Ausgang: Druckluft nach ISO 8573-1:2010 [6:4:4]

Einsatz

Typischer Platz für das MS4-LFR-1/4-D7-C-R-V-VS-AS ist der Eingang einer Maschine oder einer Ventilinsel, wo Partikel und Kondensat zurückgehalten und der Druck eingestellt werden. Zulässige Mediumstemperatur -10 bis 60 °C. Befestigung des MS4-LFR-1/4-D7-C-R-V-VS-AS: mit Zubehör.

Technische Daten

TypMS4-LFR-1/4-D7-C-R-V-VS-AS
Festo-Teilenummer589257
Baugröße4
BaureiheMS
BetätigungssicherungDrehknopf mit Arretierung, mit Zubehör schließbar
Einbaulagesenkrecht ± 5°
Filterfeinheit5 µm
Kondensatablassmanuell tastend
Konstruktiver AufbauFilterregler ohne Manometer
Maximale Kondensatmenge19 ml
ReglerfunktionAusgangsdruck konstant, mit Sekundärentlüftung, mit Rückstromverhalten
SchalenschutzKunststoffschutzkorb
Kondensatabscheidegrad75 %
Betriebsdruck2 bis 12 bar
Druckregelbereich0,5 bis 12 bar
Maximale Druckhysterese0,25 bar
Normalnenndurchfluss (normalisiert nach DIN 1343)1200 l/min
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:-], Inerte Gase
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Lagertemperatur-10 bis 60 °C
Lebensmitteltauglichkeitsiehe erweiterte Werkstoffinformation
Luftreinheitsklasse am AusgangDruckluft nach ISO 8573-1:2010 [6:4:4]
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Porengröße5 µm
Befestigungsartmit Zubehör
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2G1/4
Werkstoff-HinweisRoHS konform
Werkstoff AnschlussplatteAluminium-Druckguss
Werkstoff BedienteilPA, POM
Werkstoff DichtungenNBR
Werkstoff FilterPE
Werkstoff GehäuseAluminium-Druckguss
Werkstoff MembranNBR
Werkstoff SchalePC
Werkstoff TrenntellerPOM
Gewicht0,39 kg
HerstellerFesto
Hersteller-Nr.MS4-LFR-1/4-D7-C-R-V-VS-AS
EAN4052568392109
Zolltarifnummer84811005
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/4
Baugröße BG4
Regelbereich max. [bar]12
DichtmaterialNBR
GehäusewerkstoffAluminium-Druckguss
MediumDruckluft, neutrale Gase
Durchfluss [l/min]1200
Filterfeinheit [µm]5
BauartFilterregler ohne Manometer
SerieMS4
Betriebsdruck max [bar]12
Pneumatischer AnschlussG1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
