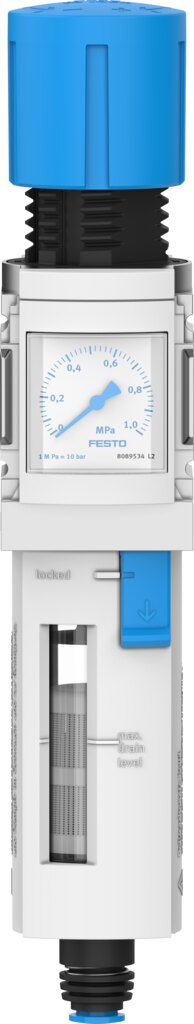

Filter-Regelventil G1/4, 40 µm, 0,3 bis 7 bar MS4-LFR-1/4-D6-E-R-V-MPA - Festo 8232849
Das Filter-Regelventil MS4-LFR-1/4-D6-E-R-V-MPA filtert die Druckluft und regelt sie auf einen konstanten Ausgangsdruck, einstellbar von 0,3 bis 7 bar. Weitere Kennwerte: Filterfeinheit 40 µm, 1700 l/min Normalnenndurchfluss und Anschluss G1/4. Kondensatablass: manuell tastend.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Ein Gerät statt zwei: Das MS4-LFR-1/4-D6-E-R-V-MPA filtert mit 40 µm und regelt im Bereich 0,3 bis 7 bar. Der Normalnenndurchfluss liegt bei 1700 l/min, der Betriebsdruck bei 2 bis 12 bar.
Auf einen Blick
- 1700 l/min Normalnenndurchfluss nach DIN 1343
- Filterfeinheit 40 µm, Kondensatabscheidegrad 75 %
- Druckregelbereich 0,3 bis 7 bar, Hysterese maximal 0,25 bar
- Betriebsdruck 2 bis 12 bar
- Kondensatmenge bis 19 ml, Ablass manuell tastend
- Luftreinheit am Ausgang: Druckluft nach ISO 8573-1:2010 [7:4:4]
Einsatz
Typischer Platz für das MS4-LFR-1/4-D6-E-R-V-MPA ist der Eingang einer Maschine oder einer Ventilinsel, wo Partikel und Kondensat zurückgehalten und der Druck eingestellt werden. Zulässige Mediumstemperatur -10 bis 60 °C. Befestigung des MS4-LFR-1/4-D6-E-R-V-MPA: mit Zubehör.
Technische Daten
| Typ | MS4-LFR-1/4-D6-E-R-V-MPA |
|---|---|
| Festo-Teilenummer | 8232849 |
| Baugröße | 4 |
| Baureihe | MS |
| Betätigungssicherung | Drehknopf mit Arretierung |
| Einbaulage | senkrecht ± 5° |
| Filterfeinheit | 40 µm |
| Kondensatablass | manuell tastend |

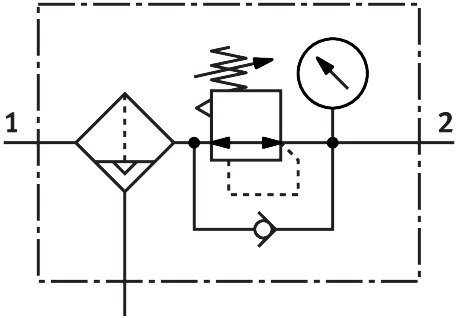

| Konstruktiver Aufbau | Filterregler mit Manometer |
| Maximale Kondensatmenge | 19 ml |
| Reglerfunktion | Ausgangsdruck konstant, mit Sekundärentlüftung, mit Rückstromverhalten |
| Schalenschutz | Kunststoffschutzkorb |
| Kondensatabscheidegrad | 75 % |
| Druckanzeige | mit Manometer |
| Betriebsdruck | 2 bis 12 bar |
| Druckregelbereich | 0,3 bis 7 bar |
| Maximale Druckhysterese | 0,25 bar |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 1700 l/min |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:-], Inerte Gase |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Lagertemperatur | -10 bis 60 °C |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Luftreinheitsklasse am Ausgang | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Mediumstemperatur | -10 bis 60 °C |
| Umgebungstemperatur | -10 bis 60 °C |
| Porengröße | 40 µm |
| Produktgewicht | 275 g |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Bedienteil | PA, POM |
| Werkstoff Dichtungen | NBR |
| Werkstoff Filter | PE |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoff Membran | NBR |
| Werkstoff Schale | PC |
| Werkstoff Trennteller | POM |
| Gewicht | 0,39 kg |
| Hersteller | Festo |
| Hersteller-Nr. | MS4-LFR-1/4-D6-E-R-V-MPA |
| EAN | 4052568777982 |
| Zolltarifnummer | 84811005 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1/4 |
| Baugröße BG | 4 |
| Regelbereich max. [bar] | 7 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium-Druckguss |
| Medium | Druckluft, neutrale Gase |
| Durchfluss [l/min] | 1700 |
| Filterfeinheit [µm] | 40 |
| Bauart | Filterregler mit Manometer |
| Serie | MS4 |
| Betriebsdruck max [bar] | 12 |
| Pneumatischer Anschluss | G1/4 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
