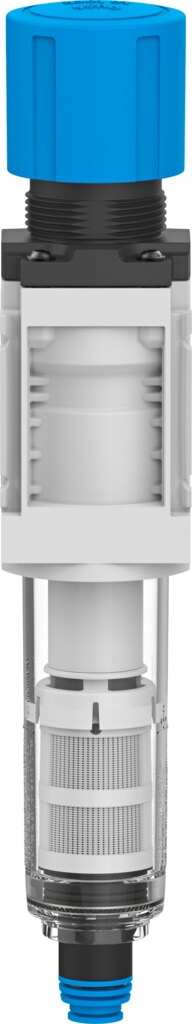

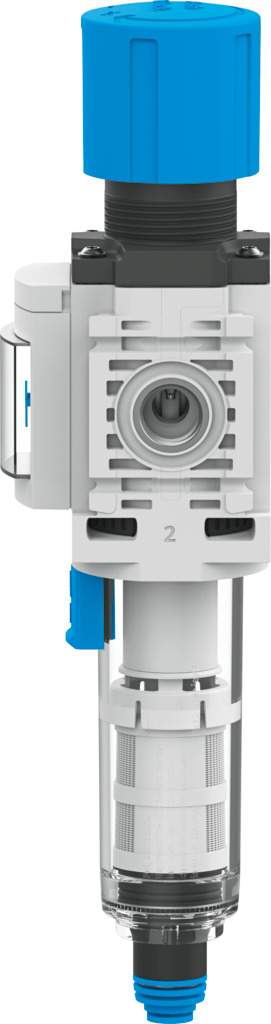

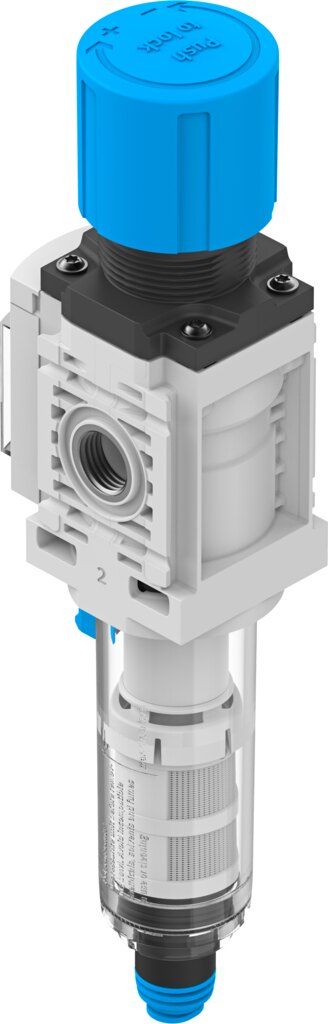

Filter-Regelventil G1/4, 5 µm, 0,3 bis 7 bar MS4-LFR-1/4-D6-C-P-VC-AG-MPA-B - Festo 8098266

Festo ✓ Originalprodukt Neuware

Das Filter-Regelventil MS4-LFR-1/4-D6-C-P-VC-AG-MPA-B übernimmt Filtern und Druckregeln in einem Gerät, einstellbar von 0,3 bis 7 bar. Weitere Kennwerte: Filterfeinheit 5 µm, 1500 l/min Normalnenndurchfluss und Anschluss G1/4. Kondensatablass: manuell tastend.

Netto
94,04 €
zzgl. MwSt.
111,91 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8098266
Hersteller-Nr. MS4-LFR-1/4-D6-C-P-VC-AG-MPA-B
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das MS4-LFR-1/4-D6-C-P-VC-AG-MPA-B verbindet einen Filter mit 5 µm Feinheit und einen Druckregler mit 0,3 bis 7 bar Regelbereich. Der Normalnenndurchfluss liegt bei 1500 l/min, der Betriebsdruck bei 2 bis 10 bar.

Auf einen Blick

  • 1500 l/min Normalnenndurchfluss nach DIN 1343
  • Filterfeinheit 5 µm, Kondensatabscheidegrad 75 %
  • Druckregelbereich 0,3 bis 7 bar, Hysterese maximal 0,5 bar
  • Betriebsdruck 2 bis 10 bar
  • Kondensatmenge bis 16,5 ml, Ablass manuell tastend
  • Luftreinheit am Ausgang: Druckluft nach ISO 8573-1:2010 [6:4:4]

Einsatz

Eingesetzt wird das MS4-LFR-1/4-D6-C-P-VC-AG-MPA-B in Wartungsgeräte-Kombinationen der Baureihe MS4 oder als Einzelgerät in der Leitung. Zulässige Mediumstemperatur 5 bis 50 °C. Befestigung des MS4-LFR-1/4-D6-C-P-VC-AG-MPA-B: mit Zubehör.

Technische Daten

TypMS4-LFR-1/4-D6-C-P-VC-AG-MPA-B
Festo-Teilenummer8098266
Baugröße4
BaureiheMS
BetätigungssicherungDrehknopf mit Arretierung
Einbaulagesenkrecht ± 5°
Filterfeinheit5 µm
Kondensatablassmanuell tastend

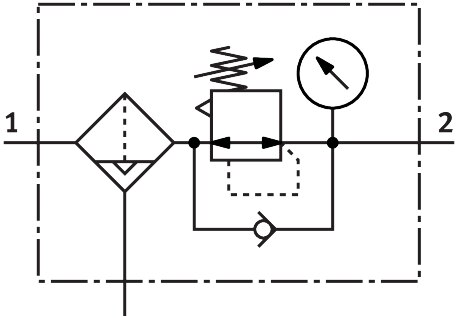

Konstruktiver AufbauFilterregler mit Manometer, direktgesteuertes Kolbenregelventil
Maximale Kondensatmenge16,5 ml
ReglerfunktionAusgangsdruck konstant, mit Sekundärentlüftung, mit Rückstromverhalten
Kondensatabscheidegrad75 %

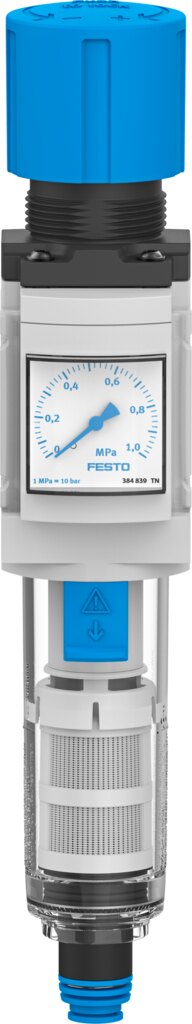

Druckanzeigemit Manometer
Betriebsdruck2 bis 10 bar
Druckregelbereich0,3 bis 7 bar
Maximale Druckhysterese0,5 bar
Normalnenndurchfluss (normalisiert nach DIN 1343)1500 l/min
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 7 nach ISO 14644-1
Lagertemperatur-5 bis 50 °C
Luftreinheitsklasse am AusgangDruckluft nach ISO 8573-1:2010 [6:4:4]
Mediumstemperatur5 bis 50 °C
Umgebungstemperatur5 bis 50 °C
Porengröße5 µm
Produktgewicht216 g
Befestigungsartmit Zubehör
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2G1/4
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff DrehknopfPOM
Werkstoff Federhochlegierter Stahl, Stahl, verzinkt
Werkstoff FilterPE
Werkstoff GehäusePA-verstärkt
Werkstoff SchalePC
Werkstoff VentilstößelPOM
Gewicht0,27 kg
HerstellerFesto
Hersteller-Nr.MS4-LFR-1/4-D6-C-P-VC-AG-MPA-B
EAN4052568569952
Zolltarifnummer84811005
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/4
Baugröße BG4
Regelbereich max. [bar]7
DichtmaterialNBR
MediumDruckluft, neutrale Gase
Durchfluss [l/min]1500
Filterfeinheit [µm]5
SerieMS4
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/4
Temperatur (max.)50
