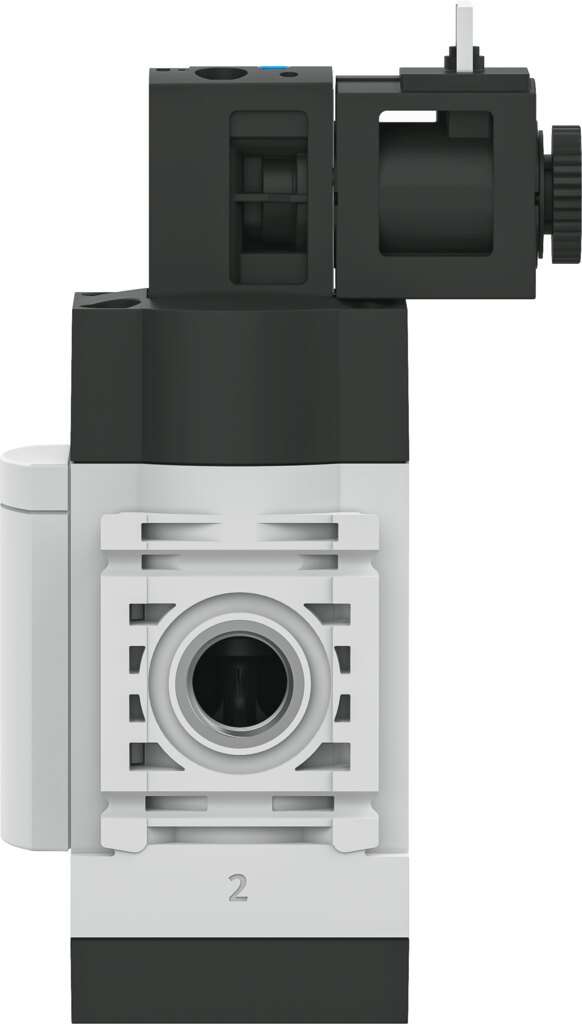

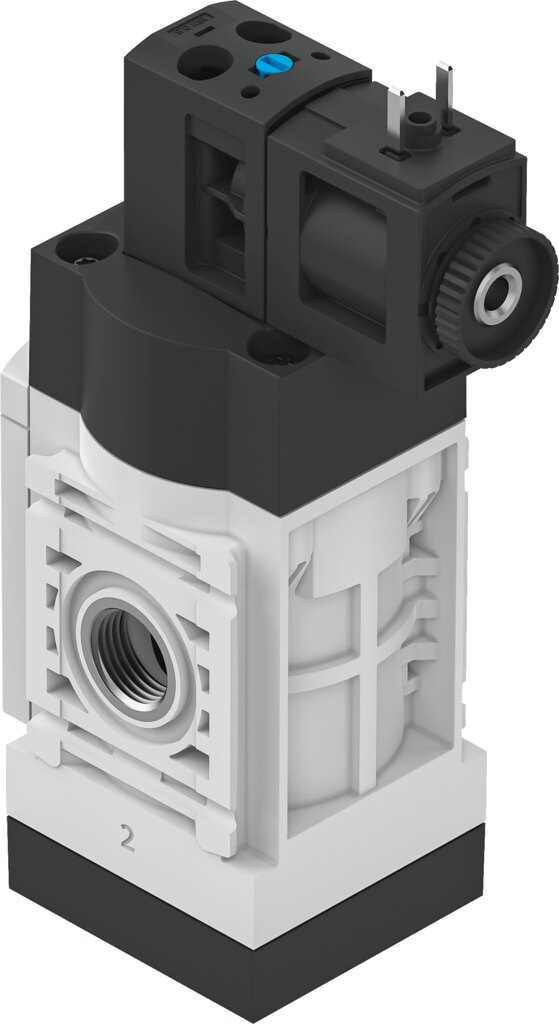

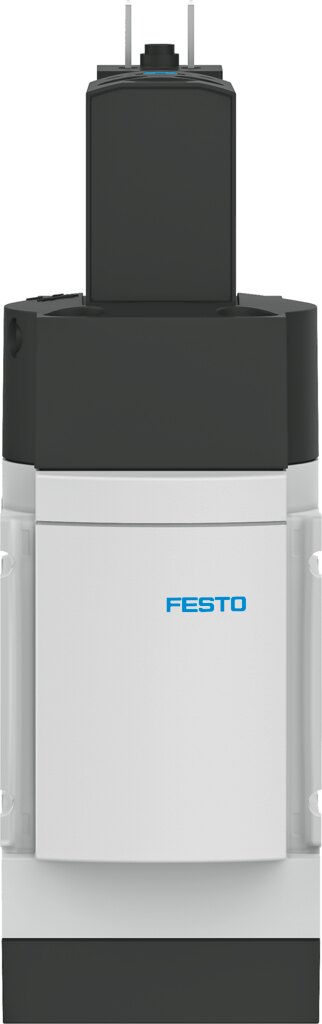

Druckaufbauventil G1/4, 24 V DC, 3/2 geschlossen monostabil MS4-EDE-1/4-V24-F1A-B - Festo 8176511

Festo ✓ Originalprodukt Neuware

Das Druckaufbauventil MS4-EDE-1/4-V24-F1A-B baut den Druck in der Anlage beim Einschalten langsam auf. Es bietet 2000 l/min Normalnenndurchfluss, 1600 l/min beim Entlüften und Anschluss G1/4. Elektrisch vorgesteuert, Spule 24 V DC.

Netto
286,69 €
zzgl. MwSt.
341,16 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8176511
Hersteller-Nr. MS4-EDE-1/4-V24-F1A-B
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das MS4-EDE-1/4-V24-F1A-B von Festo baut den Druck in der Anlage beim Einschalten langsam auf: 3/2 geschlossen monostabil, Betriebsdruck 3 bis 7 bar.

Das spricht dafür

  • 2000 l/min Normalnenndurchfluss nach DIN 1343
  • Entlüftung mit 1600 l/min von 6 auf 0 bar
  • Einschaltzeit 31 ms
  • Spule 24 V DC: 2,3 W
  • Betriebsdruck 3 bis 7 bar
  • Schutzart IP65

Einsatz

Das MS4-EDE-1/4-V24-F1A-B verhindert beim Einschalten ruckartige Zylinderbewegungen, weil der Druck nicht schlagartig ansteht.

Technische Daten

TypMS4-EDE-1/4-V24-F1A-B
Festo-Teilenummer8176511
Baugröße4
Rastermaß40 mm
Abluftfunktionnicht drosselbar
Betätigungsartelektrisch
Einbaulagebeliebig
Auswahl Zusatzfunktionmit Schalldämpfer
BaureiheMS
Handhilfsbetätigungrastend, tastend
Konstruktiver AufbauSitzventil, elektrisch betätigt
Rückstellartmechanische Feder
Steuerartvorgesteuert
Steuerluftversorgungintern

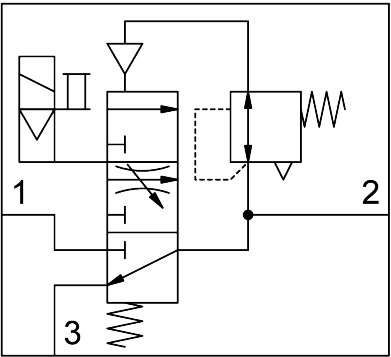

Ventilfunktion3/2 geschlossen monostabil
Überdeckungnegative Überdeckung
Schaltstellungsanzeigemit Zubehör
Betriebsdruck3 bis 7 bar
b-Wert0,45
C-Wert8,52 l/sbar
Normaldurchfluss Entlüftung von 6 auf 0 bar1600 l/min
Normalnenndurchfluss (normalisiert nach DIN 1343)2000 l/min
Einschaltzeit31 ms
Spulenkennwerte24 V DC: 2,3 W
Zulässige Spannungsschwankungen± 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 7 nach ISO 14644-1
Lagertemperatur-10 bis 60 °C
Mediumstemperatur-5 bis 50 °C
SchutzartIP65
Umgebungstemperatur-5 bis 50 °C
Produktgewicht196 g
Elektrischer AnschlussForm C, nach EN 175301-803
Signalzustandsanzeigemit Zubehör
Befestigungsartmit Wand-/Flächenhalter
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2G1/4
Pneumatischer Anschluss 3G1/4
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäusePA-verstärkt
Gewicht0,23 kg
HerstellerFesto
Hersteller-Nr.MS4-EDE-1/4-V24-F1A-B
EAN4052568625474
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/4
Baugröße BG4
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion3/2 geschlossen monostabil
Durchfluss [l/min]2000
Betriebsspannung24 V DC
SerieMS4
Betriebsdruck max [bar]7
Pneumatischer AnschlussG1/4
Temperatur (max.)50
