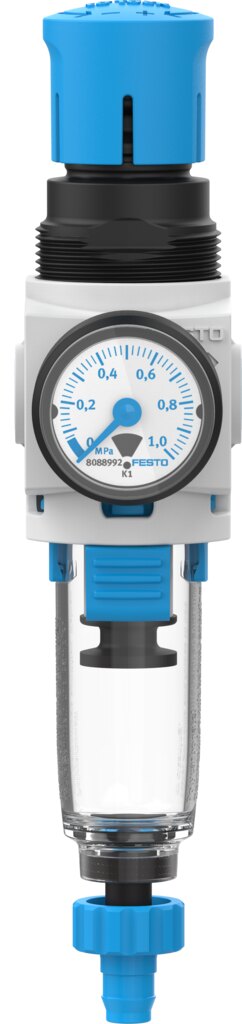

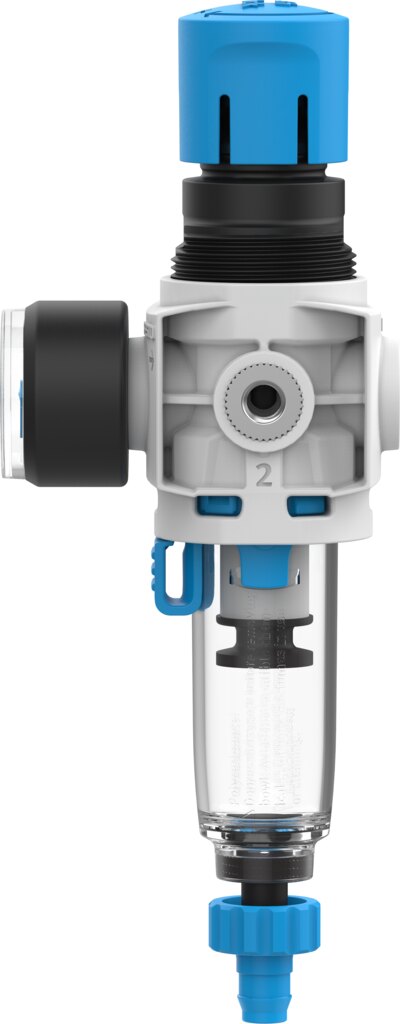

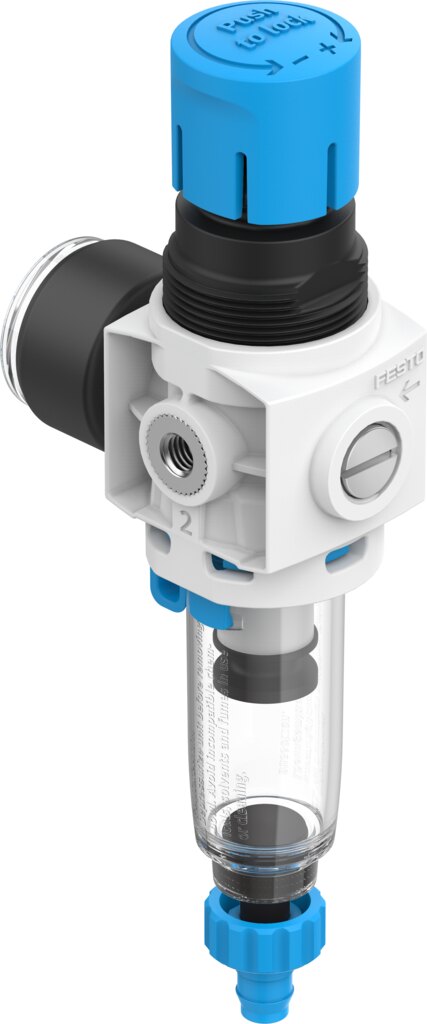

Filter-Regelventil 0,5 bis 7 bar M5 5 µm mit Manometer MS2-LFR-M5-D6-C-P-M-AR-MPA-B - Festo 8086642
Das Filter-Regelventil MS2-LFR-M5-D6-C-P-M-AR-MPA-B der Baureihe MS2 bringt Filter und Druckregler auf kleinstem Raum unter, mit M5-Anschluss, 5 µm Filterfeinheit und einem Regelbereich von 0,5 bis 7 bar. Reinraumtauglichkeit Klasse 6 nach ISO 14644-1, Ausgangsdruck konstant mit Sekundärentlüftung und Rückstromverhalten.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Filter-Regelventil MS2-LFR-M5-D6-C-P-M-AR-MPA-B von Festo: Druckregelbereich 0,5 bis 7 bar, Filterfeinheit 5 µm, Normalnenndurchfluss 140 l/min.
Vorteile
- Filterfeinheit 5 µm, Luftreinheitsklasse am Ausgang [6:4:4] nach ISO 8573-1:2010
- Normalnenndurchfluss 140 l/min nach DIN 1343
- Manueller Kondensatablass per Drehung, Schale für max. 3 ml Kondensat
- Manometer integriert, Druck direkt am Gerät ablesbar
- Drehknopf mit Arretierung, eingestellter Druck bleibt erhalten
- Druckregelbereich 0,5 bis 7 bar, max. Druckhysterese 0,25 bar, Eingangsdruck bis 10 bar
Einsatz
Der MS2-LFR-M5-D6-C-P-M-AR-MPA-B passt an kleine Verbraucher und Einzelgeräte mit 140 l/min Bedarf. Anschluss M5 auf beiden Seiten, Umgebungstemperatur -5 bis 50 °C. Der MS2-LFR-M5-D6-C-P-M-AR-MPA-B wird mit Zubehör befestigt, Einbaulage senkrecht ± 5°.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | MS2-LFR-M5-D6-C-P-M-AR-MPA-B |
| Festo-Teilenummer | 8086642 |
| Baugröße | 2 |
| Baureihe | MS |
| Betätigungssicherung | Drehknopf mit Arretierung |
| Einbaulage | senkrecht ± 5° |
| Filterfeinheit | 5 µm |
| Kondensatablass | manuell drehend |
| Konstruktiver Aufbau | Filterregler mit Manometer |
| Max. Kondensatmenge | 3 ml |

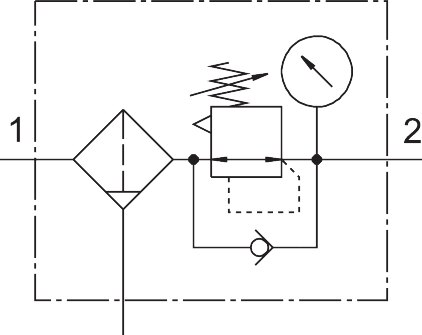

| Reglerfunktion | Ausgangsdruck konstant, mit Sekundärentlüftung, mit Rückstromverhalten |
| Darstellbare Einheit(en) | MPa |
| Druckanzeige | mit Manometer |
| Betriebsdruck | 1 bis 10 bar |
| Druckregelbereich | 0,5 bis 7 bar |
| Max. Druckhysterese | 0,25 bar |
| Normalnenndurchfluss | 140 l/min (nach DIN 1343) |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit (gemessen nach ISO 14644-14) | Klasse 6 nach ISO 14644-1 |
| Lagertemperatur | -5 bis 50 °C |
| Luftreinheitsklasse am Ausgang | Druckluft nach ISO 8573-1:2010 [6:4:4] |
| Mediumstemperatur | -5 bis 50 °C |
| Umgebungstemperatur | -5 bis 50 °C |
| Produktgewicht | 46,8 g |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss 1 | M5 |
| Pneumatischer Anschluss 2 | M5 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Drehknopf | POM |
| Werkstoff Feder | hochlegierter Stahl |
| Werkstoff Filter | PE |
| Werkstoff Gehäuse | PA-verstärkt |
| Werkstoff Membran | NBR |
| Werkstoff Schale | PC |
| Werkstoff Trennteller | POM |
| Werkstoff Ventilstößel | Aluminium-Knetlegierung, NBR |
| Gewicht | 0,055 kg |
| Hersteller | Festo |
| Hersteller-Nr. | MS2-LFR-M5-D6-C-P-M-AR-MPA-B |
| EAN | 4052568451509 |
| Zolltarifnummer | 84811005 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PA |
| Gewinde | M5 |
| Baugröße BG | 2 |
| Regelbereich max. [bar] | 7 |
| Dichtmaterial | NBR |
| Medium | Druckluft, neutrale Gase |
| Durchfluss [l/min] | 140 |
| Filterfeinheit [µm] | 5 |
| Bauart | Filterregler mit Manometer |
| Druckregelbereich [bar] | 0,5-7 |
| Medientemperatur [°C] | -5 bis 50 |
| Serie | MS |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | M5 |
| Temperatur (max.) | 50 |
