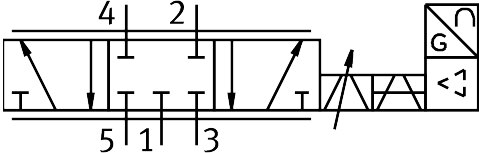

Proportional-Wegeventil G1/8 5/3 geschlossen für stufenlose Durchflussregelung MPYE-5-1/8-LF-010-B - Festo 151692
Über das Proportional-Wegeventil MPYE-5-1/8-LF-010-B lassen sich Durchfluss und Bewegung eines Antriebs feinfühlig steuern. Im Datenblatt: Anschluss G1/8, Betriebsdruck 0 bis 10 bar, Ventilfunktion 5/3 geschlossen und Gehäuse aus eloxiertem Aluminium.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Über das Proportional-Wegeventil MPYE-5-1/8-LF-010-B lassen sich Durchfluss und Bewegung eines Antriebs feinfühlig steuern. Entscheidend für die Auslegung: Anschluss G1/8 und Betriebsdruck 0 bis 10 bar.
Vorteile
- Ausgelegt für einen Betriebsdruck von 0 bis 10 bar
- Normalnenndurchfluss 350 l/min
- Pneumatischer Anschluss G1/8 für die direkte Verrohrung
- Ventilfunktion 5/3 geschlossen
- Grenzfrequenz 95 Hz für schnelle Regelvorgänge
- Hysterese max. 0,4 %
Einsatz
Typische Anwendungen sind servopneumatische Positionierung, Geschwindigkeitsregelung und Prozessregelkreise. Zulässiges Betriebsmedium für MPYE-5-1/8-LF-010-B: Druckluft nach ISO 8573-1:2010 [6:4:4].
Technische Daten
| Typ | MPYE-5-1/8-LF-010-B |
|---|---|
| Festo-Teilenummer | 151692 |
| Nennweite | 4 mm |
| Betätigungsart | elektrisch |
| Dichtprinzip | hart |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | magnetische Feder |
| Sicherheitshinweis | Sicherheitsstellung MPYE: Bei Versorgungskabelbruch wird die gesperrte Mittelstellung angefahren. |
| Steuerart | direkt |
| Strömungsrichtung | nicht reversibel |
| Ventilfunktion | 5/3 geschlossen |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Betriebsdruck | 0 bis 10 bar |
| b-Wert | 0,12 |
| C-Wert | 1,65 l/sbar |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 350 l/min |
| Grenzfrequenz | 95 Hz |
| Max. Hysterese | 0,4 % |
| Betriebsspannungsbereich DC | 17 bis 30 V |
| Restwelligkeit | 5 % |
| Soll-/Ist-Werte | Spannungstyp 0 - 10 V |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [6:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Mediumstemperatur | 5 bis 40 °C |
| Schutzart | IP65 |
| Umgebungstemperatur | 0 bis 50 °C |
| Produktgewicht | 285 g |
| Elektrischer Anschluss | M12x1, Stecker, runde Bauform |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | G1/8 |
| Pneumatischer Anschluss 2 | G1/8 |
| Pneumatischer Anschluss 3 | G1/8 |
| Pneumatischer Anschluss 4 | G1/8 |
| Pneumatischer Anschluss 5 | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | ABS, beschichtet |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium, eloxiert |
| Gewicht | 0,33 kg |
| Hersteller | Festo |
| Hersteller-Nr. | MPYE-5-1/8-LF-010-B |
| EAN | 4052568117078 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | G 1/8 |
| Nennweite DN [mm] | 4 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | 5/3 geschlossen |
| Durchfluss [l/min] | 350 |
| Bauart | Kolben-Schieber |
| Serie | MPYE |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
