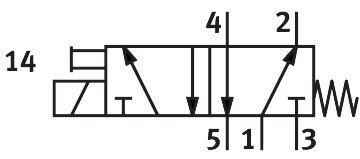

Magnetventil 5/2 monostabil, Baubreite 10 mm, 90 l/min MHP2-MS1H-5/2-M5 - Festo 525105

Festo ✓ Originalprodukt Neuware

Schaltet Druckluft als 5/2-Wegeventil (monostabil) mit 90 l/min Normalnenndurchfluss bei nur 10 mm Baubreite. Betriebsdruck -0,9 bis 8 bar, Montage auf PR-Leiste und Schutzart IP65. Schaltzeiten 1,9 ms ein und 1,7 ms aus, bis 300 Hz Schaltfrequenz.

Netto
109,88 €
zzgl. MwSt.
130,76 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-525105
Hersteller-Nr. MHP2-MS1H-5/2-M5
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

90 l/min Normalnenndurchfluss bei 10 mm Baubreite: Das Festo MHP2-MS1H-5/2-M5 arbeitet als 5/2-Wegeventil (monostabil). Dazu kommen 24 V DC Betriebsspannung, Schutzart IP65 und Montage auf PR-Leiste. Schaltzeiten 1,9 ms ein und 1,7 ms aus, bis 300 Hz Schaltfrequenz.

Vorteile

  • Durchfluss: 90 l/min Normalnenndurchfluss, Nennweite 2 mm
  • Baubreite: 10 mm, Rastermaß 14 mm
  • Druckbereich: -0,9 bis 8 bar
  • Schaltzeiten: 1,9 ms ein, 1,7 ms aus
  • Schaltfrequenz: bis 300 Hz
  • Schutzart: IP65, 2-polig, Stecker

Einsatz

Das MHP2-MS1H-5/2-M5 wird auf PR-Leiste montiert, Rastermaß 14 mm, Mindestabstand zwischen den Ventilen beträgt 4 mm. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypMHP2-MS1H-5/2-M5
Festo-Teilenummer525105
Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Baubreite10 mm
Normalnenndurchfluss90 l/min
Pneumatischer ArbeitsanschlussM5
Betriebsspannung24 V DC
Betriebsdruck-0,9 bis 8 bar
Konstruktiver Aufbaudruckentlastetes Sitzventil
Rückstellartmechanische Feder
SchutzartIP65
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Nennweite2 mm
Rastermaß14 mm
Hinweis zum RastermaßMindestabstand zwischen den Ventilen beträgt 4 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungtastend
Steuerartdirekt
Strömungsrichtungnicht reversibel
Symbol00991129
Überdeckungnegative Überdeckung
Verpolungsschutzbipolar
Zusätzliche FunktionenSchutzbeschaltung
Maximale Schaltfrequenz300 Hz
Schaltzeit aus1,7 ms
Schaltzeit ein1,9 ms
Toleranz Schaltzeit aus+10 %/-30 %
Toleranz Schaltzeit ein+10%/-30%
Schaltzeitstreuung ab 1 Hz0,2 ms
Einschaltdauer100%
Spulenkennwerte24 V DC: Niederstromphase 1,625 W, Hochstromphase 6,5 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Einschränkung Umgebungs- und Medientemperaturin Abhängigkeit von der Schaltfrequenz (siehe Diagramm)
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-5 bis 40 °C
Umgebungstemperatur-5 bis 40 °C
Maximales Anziehdrehmoment Ventilbefestigung0,4 Nm
Maximales Anziehdrehmoment Verschraubung1,5 Nm
Produktgewicht70 g
Elektrischer Anschluss2-polig, Stecker
Befestigungsartauf PR-Leiste
Pneumatischer Anschluss 1Anschlussplatte
Pneumatischer Anschluss 2M5
Pneumatischer Anschluss 3Anschlussplatte
Pneumatischer Anschluss 4M5
Pneumatischer Anschluss 5Anschlussplatte
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseZink-Druckguss, beschichtet
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,08 kg
Gewicht0,08 kg
HerstellerFesto
Hersteller-Nr.MHP2-MS1H-5/2-M5
EAN4052568161156
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]2
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]90
Bauartdruckentlastetes Sitzventil
SerieMHP2
Betriebsdruck max [bar]8
