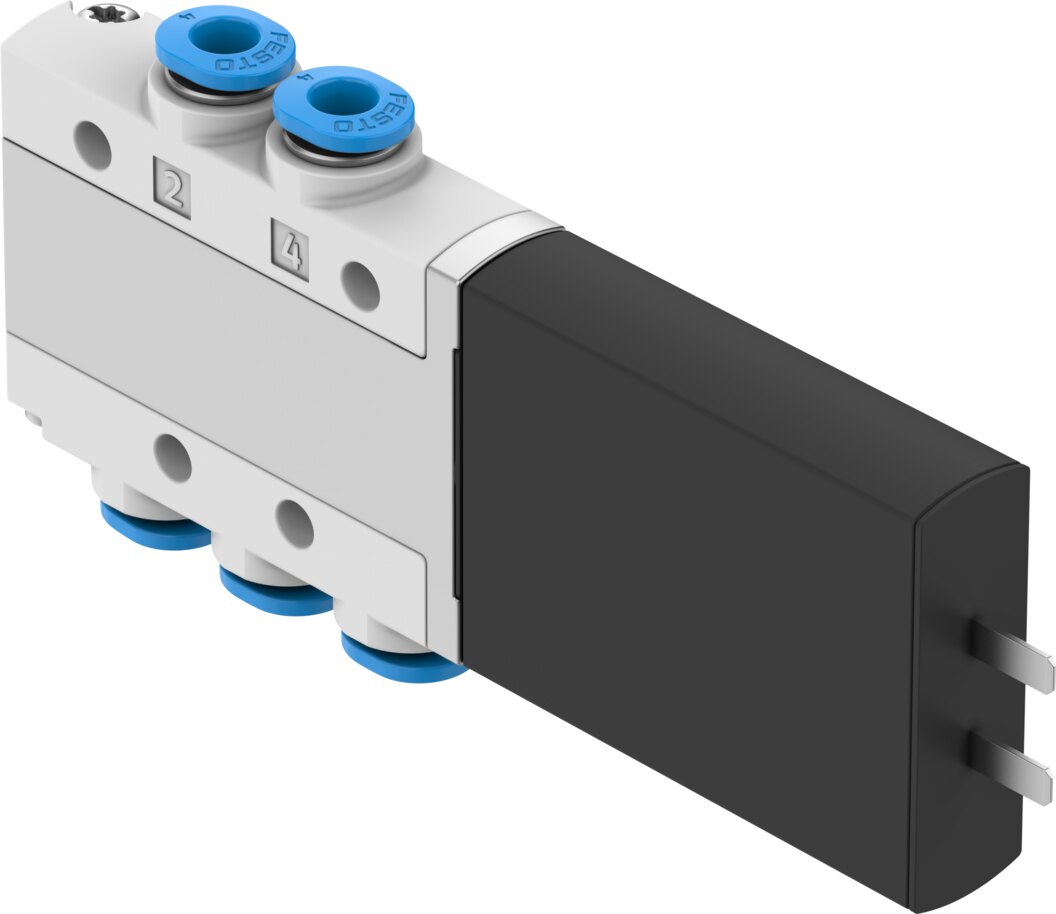

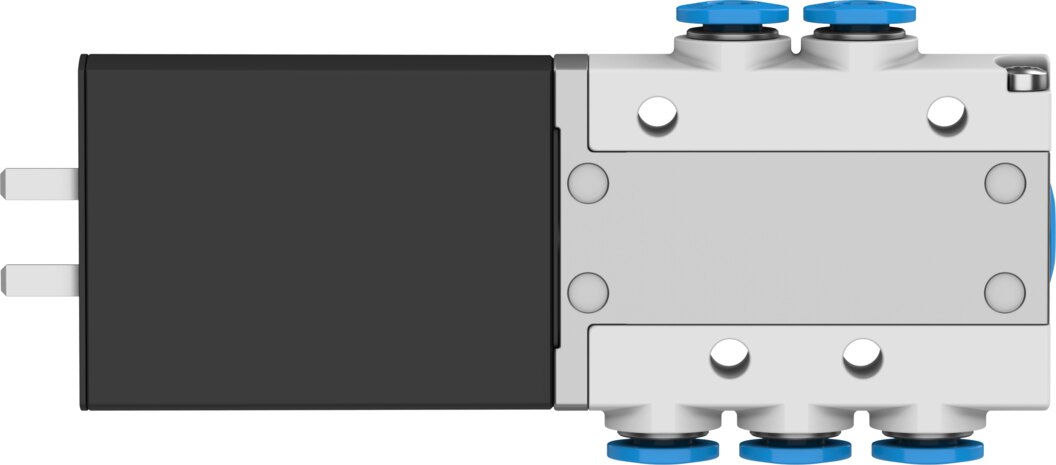

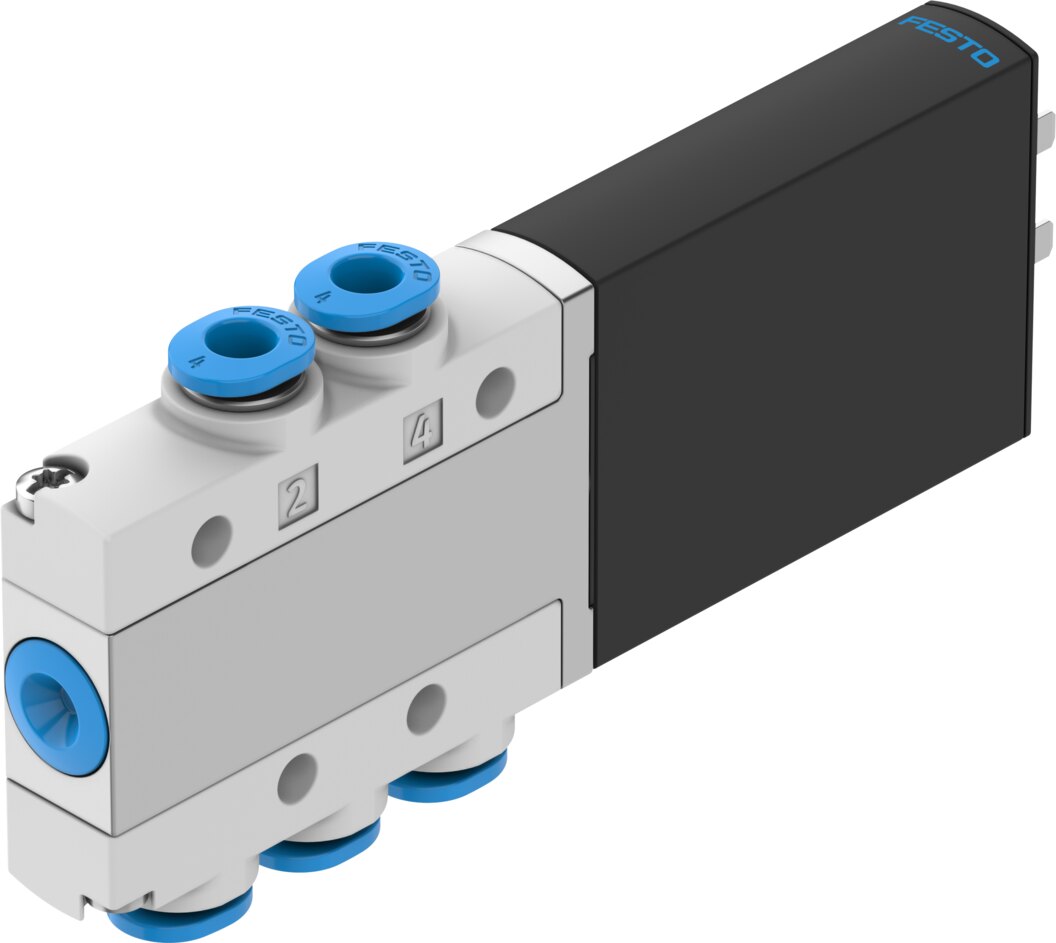

Magnetventil 5/2 monostabil QS-4 MHE2-MS1H-5/2-QS-4 - Festo 525117

Festo ✓ Originalprodukt Neuware

Das MHE2-MS1H-5/2-QS-4 schaltet Druckluft als 5/2-Wegeventil (monostabil) und erreicht 90 l/min Normalnenndurchfluss. Kennwerte: -0,9 bis 8 bar Betriebsdruck, Anschluss QS-4 und Baubreite 10 mm. Schaltzeiten 1,9 ms ein und 1,7 ms aus.

Netto
121,34 €
zzgl. MwSt.
144,39 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-525117
Hersteller-Nr. MHE2-MS1H-5/2-QS-4
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 90 l/min Normalnenndurchfluss schaltet das Magnetventil MHE2-MS1H-5/2-QS-4 als 5/2-Wegeventil (monostabil) bei -0,9 bis 8 bar Betriebsdruck. Ergänzend bietet das MHE2-MS1H-5/2-QS-4 Anschluss QS-4, Baubreite 10 mm und 24 V DC Betriebsspannung.

Ihre Vorteile

  • Durchfluss: 90 l/min Normalnenndurchfluss bei nur 10 mm Baubreite
  • Druckbereich: -0,9 bis 8 bar, auch für Vakuum
  • Schaltzeiten: 1,9 ms ein, 1,7 ms aus
  • Taktfrequenz: bis 300 Hz
  • Robust: Schutzart IP65, Korrosionsbeständigkeitsklasse 2
  • Temperatur: -5 bis 60 °C Umgebung

Einsatz

Die Schaltfrequenz bis 300 Hz passt zu schnellen Taktaufgaben wie Ausblasen oder Sortieren. Befestigung: mit Durchgangsbohrung, Rastermaß 14 mm. Das MHE2-MS1H-5/2-QS-4 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypMHE2-MS1H-5/2-QS-4
Festo-Teilenummer525117

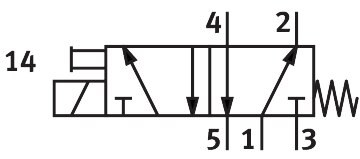

Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Baubreite10 mm
Normalnenndurchfluss90 l/min
Pneumatischer ArbeitsanschlussQS-4
Betriebsspannung24 V DC
Betriebsdruck-0,9 bis 8 bar
Konstruktiver Aufbaudruckentlastetes Sitzventil
Rückstellartmechanische Feder
SchutzartIP65
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Nennweite2 mm
Rastermaß14 mm
Hinweis zum RastermaßMindestabstand zwischen den Ventilen beträgt 4 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungtastend
Steuerartdirekt
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
Verpolungsschutzbipolar
Zusätzliche FunktionenSchutzbeschaltung
Max. Schaltfrequenz300 Hz
Schaltzeit aus1,7 ms
Schaltzeit ein1,9 ms
Toleranz Schaltzeit aus+10 %/-30 %
Toleranz Schaltzeit ein+10%/-30%
Schaltzeitstreuung ab 1 Hz0,2 ms
Einschaltdauer100%
Spulenkennwerte24 V DC: Niederstromphase 1,625 W, Hochstromphase 6,5 W
Zulässige Spannungsschwankungen± 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Einschränkung Umgebungs- und Medientemperaturin Abhängigkeit von der Schaltfrequenz (siehe Diagramm)
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Produktgewicht70 g
Elektrischer Anschluss2-polig, Stecker
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1QS-4
Pneumatischer Anschluss 2QS-4
Pneumatischer Anschluss 3QS-4
Pneumatischer Anschluss 4QS-4
Pneumatischer Anschluss 5QS-4
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseZink-Druckguss, beschichtet
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,085 kg
Gewicht0,085 kg
HerstellerFesto
Hersteller-Nr.MHE2-MS1H-5/2-QS-4
EAN4052568161187
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]2
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]90
Bauartdruckentlastetes Sitzventil
SerieMHE2
Betriebsdruck max [bar]8
Pneumatischer AnschlussQS-4
Temperaturbereich-5-60 °C
