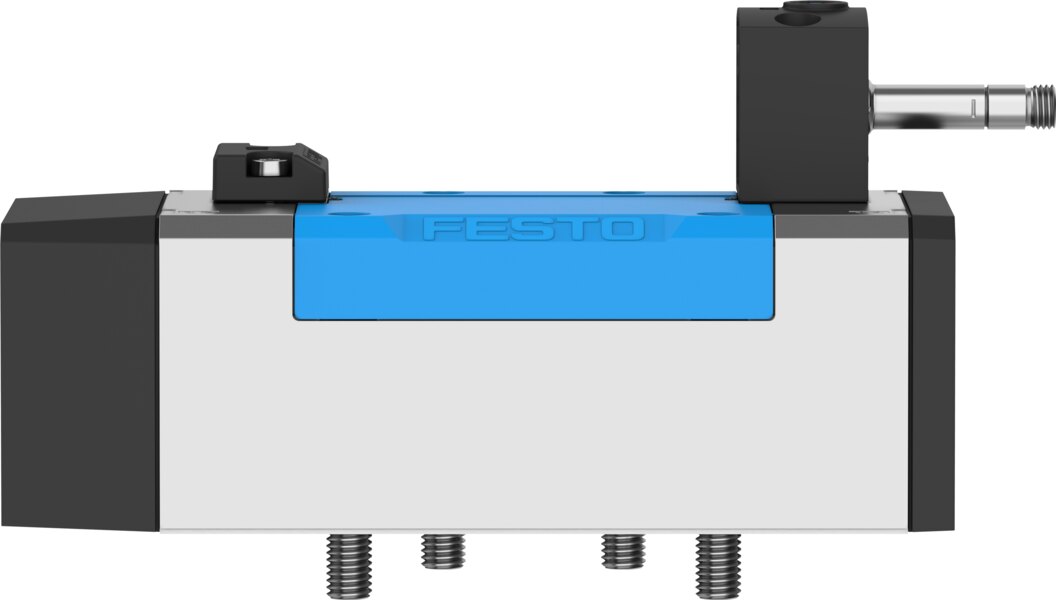

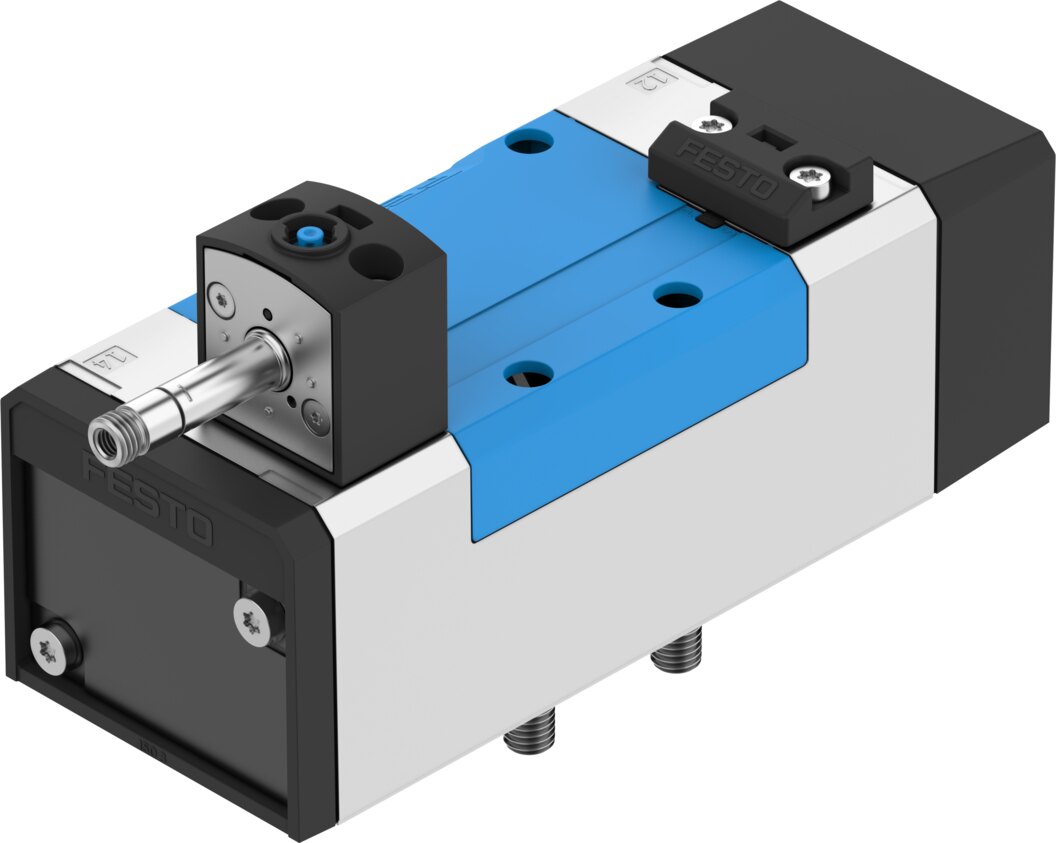

Magnetventil 5/2-Wege monostabil ISO 5599-1 Größe 3 MFH-5/2-D-3-FR-S-C - Festo 8221574

Festo ✓ Originalprodukt Neuware

Das Festo-Ventil MFH-5/2-D-3-FR-S-C steuert doppeltwirkende Antriebe und fällt ohne Signal per mechanischer Feder in die Grundstellung zurück. Kennwerte: Anschlussbild ISO 5599-1 Größe 3, 4500 l/min Normalnenndurchfluss, -0,9 bis 16 bar Betriebsdruck.

Netto
222,28 €
zzgl. MwSt.
264,51 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8221574
Hersteller-Nr. MFH-5/2-D-3-FR-S-C
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil MFH-5/2-D-3-FR-S-C steuert doppeltwirkende Antriebe und fällt ohne Signal per mechanischer Feder in die Grundstellung zurück. Dabei erreicht es 4500 l/min Normalnenndurchfluss und -0,9 bis 16 bar Betriebsdruck.

Vorteile

  • Anschlussbild nach ISO 5599-1 Größe 3, Baubreite 65 mm
  • Normalnenndurchfluss 4500 l/min bei Nennweite 14,5 mm
  • Betriebsdruck -0,9 bis 16 bar, Steuerdruck 3 bis 10 bar
  • Schaltzeit ein 33 ms, aus 74 ms
  • Schutzart IP65, Umgebungstemperatur -5 bis 50 °C
  • Handhilfsbetätigung mit Zubehör rastend, tastend

Einsatz

Typische Aufgaben des MFH-5/2-D-3-FR-S-C: doppeltwirkende Zylinder, Schwenkantriebe und Greifer. Befestigt wird das MFH-5/2-D-3-FR-S-C auf Anschlussplatte, mit Durchgangsbohrung und Schraube. Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]. Geölter Betrieb ist möglich, dann aber dauerhaft.

Technische Daten

MerkmalWert
TypMFH-5/2-D-3-FR-S-C

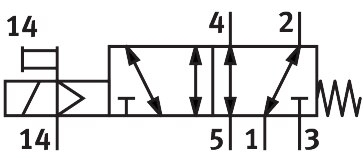

Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Baubreite65 mm
Normalnenndurchfluss4500 l/min
Pneumatischer ArbeitsanschlussAnschlussplatte Größe 3 nach ISO 5599-1, G1/2
Betriebsspannungüber Magnetspule, getrennt zu bestellen
Betriebsdruck-0,9 bis 16 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Maritime Klassifizierungsiehe Zertifikat
Zertifikat ausstellende StelleDNV-TAA000032X
SchutzartIP65
Nennweite14,5 mm
Rastermaß71 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormISO 5599-1
Handhilfsbetätigungmit Zubehör rastend, tastend
ISO-Code369
Steuerartvorgesteuert
Steuerluftversorgungextern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck3 bis 10 bar
Vakuumtauglichkeitja
Schaltzeit aus74 ms
Schaltzeit ein33 ms
Maximaler positiver Prüfimpuls bei 0-Signal3700 µs
Maximaler negativer Prüfimpuls bei 1-Signal4600 µs
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-5 bis 50 °C
Schalldruckpegel85 dB(A)
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 50 °C
Produktgewicht1000 g
Elektrischer Anschlussüber N1-Spule, getrennt zu bestellen
Befestigungsartauf Anschlussplatte, mit Durchgangsbohrung und Schraube
Anschluss Steuerabluft 84M5
Anschluss Steuerluft 14Anschlussplatte Größe 3 nach ISO 5599-1
Pneumatischer Anschluss 1Anschlussplatte Größe 3 nach ISO 5599-1
Pneumatischer Anschluss 2Anschlussplatte Größe 3 nach ISO 5599-1
Pneumatischer Anschluss 3Anschlussplatte Größe 3 nach ISO 5599-1
Pneumatischer Anschluss 4Anschlussplatte Größe 3 nach ISO 5599-1
Pneumatischer Anschluss 5Anschlussplatte Größe 3 nach ISO 5599-1
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Druckguss
Gewicht0,9 kg
HerstellerFesto
Hersteller-Nr.MFH-5/2-D-3-FR-S-C
EAN4052568770730
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeG 1/2
Nennweite DN [mm]14,5
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]4500
BauartKolben-Schieber
SerieMFH
Betriebsdruck max [bar]16
Pneumatischer AnschlussG1/2
Temperatur (max.)50
