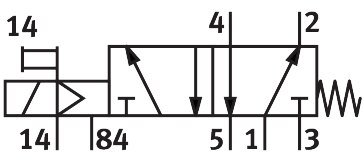

Magnetventil 5/2-Wege monostabil 1/8 NPT MFH-5-1/8-S-NPT - Festo 12617

Festo ✓ Originalprodukt Neuware

MFH-5-1/8-S-NPT von Festo steuert doppeltwirkende Antriebe und fällt ohne Signal per mechanischer Feder in die Grundstellung zurück. Es liefert 500 l/min Normalnenndurchfluss bei 0 bis 10 bar Betriebsdruck, ausgeführt mit Anschlussgewinde 1/8 NPT.

Netto
174,09 €
zzgl. MwSt.
207,17 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-12617
Hersteller-Nr. MFH-5-1/8-S-NPT
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für doppeltwirkende Zylinder, Schwenkantriebe und Greifer ist das MFH-5-1/8-S-NPT ein elektrisch betätigtes, monostabiles 5/2-Wegeventil mit 500 l/min Normalnenndurchfluss und 0 bis 10 bar Betriebsdruck.

Vorteile

  • Anschlussgewinde 1/8 NPT bei Baubreite 26 mm, Rastermaß 27 mm
  • Normalnenndurchfluss 500 l/min bei Nennweite 5 mm
  • Betriebsdruck 0 bis 10 bar, Steuerdruck 1,2 bis 8 bar
  • Schutzart IP65, Umgebungstemperatur -5 bis 40 °C
  • Korrosionsbeständigkeitsklasse KBK 1, LABS-Konformität VDMA24364-B2-L
  • Zulassung c UL us - Recognized (OL)

Einsatz

Zum Schaltverhalten: Das Ventil steuert doppeltwirkende Antriebe und fällt ohne Signal per mechanischer Feder in die Grundstellung zurück. Einsatzbereich des MFH-5-1/8-S-NPT: doppeltwirkende Zylinder, Schwenkantriebe und Greifer. Befestigt wird das MFH-5-1/8-S-NPT auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]. Geölter Betrieb ist möglich, dann aber dauerhaft.

Technische Daten

MerkmalWert
TypMFH-5-1/8-S-NPT
Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Baubreite26 mm
Normalnenndurchfluss500 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsspannungüber Magnetspule, getrennt zu bestellen
Betriebsdruck0 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
SchutzartIP65
Nennweite5 mm
Rastermaß27 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungextern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
Steuerdruck1,2 bis 8 bar
Schaltzeit aus36 ms
Schaltzeit ein8 ms
Maximaler positiver Prüfimpuls bei 0-Signal2200 µs
Maximaler negativer Prüfimpuls bei 1-Signal3700 µs
SpulenkennwerteSiehe Magnetspule, getrennt zu bestellen
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Lagertemperatur-20 bis 60 °C
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 40 °C
Produktgewicht270 g
Elektrischer Anschlussüber F-Spule, getrennt zu bestellen
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Steuerabluft 84M5
Anschluss Steuerluft 121/8 NPT
Anschluss Steuerluft 1410-32 UNF-2B
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Pneumatischer Anschluss 41/8 NPT
Pneumatischer Anschluss 51/8 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR, TPE-U(PU)
Werkstoff GehäuseAluminium-Druckguss
Gewicht0,2 kg
HerstellerFesto
Hersteller-Nr.MFH-5-1/8-S-NPT
EAN4052568304119
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeNPT 1/8
Nennweite DN [mm]5
DichtmaterialNBR, TPE-U(PU)
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]500
BauartTeller-Sitz
SerieMFH
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperatur (max.)40
