Magnetventil 5/2-Wege monostabil 1/2 NPT MFH-5-1/2-NPT - Festo 9974
Der Festo-Typ MFH-5-1/2-NPT steuert doppeltwirkende Antriebe und fällt ohne Signal per mechanischer Feder in die Grundstellung zurück. Kennwerte: Anschlussgewinde 1/2 NPT, 3700 l/min Normalnenndurchfluss, 2 bis 8 bar Betriebsdruck. Schutzart IP65, Umgebungstemperatur -5 bis 40 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für doppeltwirkende Zylinder, Schwenkantriebe und Greifer ist das MFH-5-1/2-NPT ein elektrisch betätigtes, monostabiles 5/2-Wegeventil mit 3700 l/min Normalnenndurchfluss und 2 bis 8 bar Betriebsdruck.
Vorteile
- Anschlussgewinde 1/2 NPT bei Baubreite 52 mm, Rastermaß 69 mm
- Normalnenndurchfluss 3700 l/min bei Nennweite 14 mm
- Betriebsdruck 2 bis 8 bar
- Zulassung c UL us - Recognized (OL)
- Schaltzeit ein 21 ms, aus 150 ms
- Schutzart IP65, Umgebungstemperatur -5 bis 40 °C
Einsatz
Im Betrieb steuert es doppeltwirkende Antriebe und fällt ohne Signal per mechanischer Feder in die Grundstellung zurück. Einsatzbereich des MFH-5-1/2-NPT: doppeltwirkende Zylinder, Schwenkantriebe und Greifer. Befestigt wird das MFH-5-1/2-NPT auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]. Geölter Betrieb ist möglich, dann aber dauerhaft.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | MFH-5-1/2-NPT |

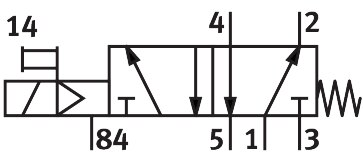

| Ventilfunktion | 5/2 monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 52 mm |
| Normalnenndurchfluss | 3700 l/min |
| Pneumatischer Arbeitsanschluss | 1/2 NPT |
| Betriebsspannung | über Magnetspule, getrennt zu bestellen |
| Betriebsdruck | 2 bis 8 bar |
| Konstruktiver Aufbau | Teller-Sitz |
| Rückstellart | mechanische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Schutzart | IP65 |
| Nennweite | 14 mm |
| Rastermaß | 69 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend |
| Steuerart | vorgesteuert |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | negative Überdeckung |
| b-Wert | 0,32 |
| Schaltzeit aus | 150 ms |
| Schaltzeit ein | 21 ms |
| Maximaler positiver Prüfimpuls bei 0-Signal | 2200 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 3700 µs |
| Spulenkennwerte | Siehe Magnetspule, getrennt zu bestellen |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Lagertemperatur | -20 bis 60 °C |
| Mediumstemperatur | -10 bis 60 °C |
| Umgebungstemperatur | -5 bis 40 °C |
| Produktgewicht | 1135 g |
| Elektrischer Anschluss | über F-Spule, getrennt zu bestellen |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Anschluss Steuerabluft 84 | M5 |
| Pneumatischer Anschluss 1 | 1/2 NPT |
| Pneumatischer Anschluss 2 | 1/2 NPT |
| Pneumatischer Anschluss 3 | 1/2 NPT |
| Pneumatischer Anschluss 4 | 1/2 NPT |
| Pneumatischer Anschluss 5 | 1/2 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR, TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Gewicht | 1 kg |
| Hersteller | Festo |
| Hersteller-Nr. | MFH-5-1/2-NPT |
| EAN | 4052568303525 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | NPT 1/2 |
| Nennweite DN [mm] | 14 |
| Dichtmaterial | NBR, TPE-U(PU) |
| Medium | Druckluft |
| Funktion | 5/2 monostabil |
| Durchfluss [l/min] | 3700 |
| Bauart | Teller-Sitz |
| Serie | MFH |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | NPT 1/2 |
| Temperatur (max.) | 40 |
