Luftabnahme 4-Wege SYNTESI, BG 2, ohne Anschlussbuchsen, Abgänge 1 x G 3/8, 3 x G 1/4, Typ 5620P200 - Riegler 144897
Die Luftabnahme 4-Wege SYNTESI wird zwischen zwei Module der Wartungseinheit montiert und stellt zusätzliche Abgänge 1 x G 3/8, 3 x G 1/4 bereit. Eingangsdruck bis 13 bar, Durchfluss bis 4500 l/min bei P2 = 6,3 bar, Δp = 1 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Luftabnahme 4-Wege SYNTESI sitzt zwischen zwei Modulen der Serie SYNTESI und stellt Luft an den Abgängen 1 x G 3/8, 3 x G 1/4 bereit, Durchfluss bis 4500 l/min. Luftabnahmen der Serie SYNTESI lassen sich auch zur Lufteinspeisung verwenden, so ist ein Aufbau mit Durchfluss in beide Richtungen möglich. In der 4-Wege-Ausführung aus Technopolymer sitzt an jeder Seite ein Gewindeanschluss.
Vorteile
- Abgänge 1 x G 3/8, 3 x G 1/4 für zusätzliche Verbraucher
- Durchfluss bis 4500 l/min bei P2 = 6,3 bar, Δp = 1 bar, so lässt sich die Größe nach dem tatsächlichen Luftbedarf wählen
- Eingangsdruck bis 13 bar
- Gehäuse aus Technopolymer
- Einsatz bei -10 bis 50 °C
Einsatz
Typisch ist die Versorgung von Blaspistolen, Steuerluft oder einem Nebenverbraucher direkt aus der Wartungseinheit.
Technische Daten
| Typ | 5620P200 |
|---|---|
| Baugröße (BG) | 2 |
| Eingangsdruck | max. 13 bar |
| Temperaturbereich | -10 bis 50 °C |
| Gehäuse | Technopolymer |
| Durchfluss | 1500 bis 4500 l/min (P2 = 6,3 bar, Δp = 1 bar) |
| Abgänge | 1 x G 3/8, 3 x G 1/4 |
| Anschluss Eingang | ohne Buchsen |
| Anschluss Ausgang | ohne Buchsen |

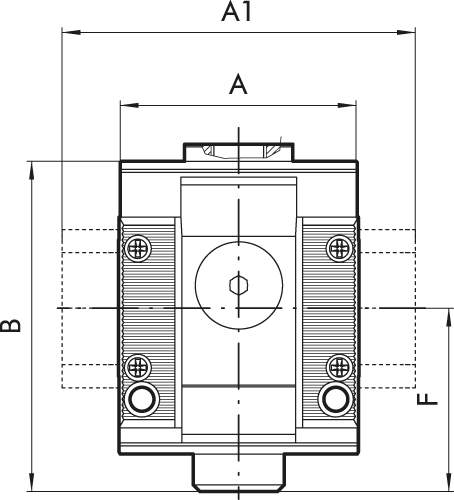

| Maß A | 60,5 mm |
| Maß B | 81,0 mm |
| Maß F | 42,7 mm |
| Serie | SYNTESI |
| Medium | Druckluft, neutrale Gase |
| Gewicht | 0,33 kg |
| Hersteller | Riegler |
| Hersteller-Nr. | 5620P200 |
| EAN | 4047322763608 |
| Zolltarifnummer | 84818099 |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Italien |
| Werkstoff | Technopolymer |
| Baugröße BG | 2 |
| Gehäusewerkstoff | Technopolymer |
| Eingangsdruck max. [bar] | 13 |
| Durchfluss [l/min] | 1500 - 4500 |
| Temperatur (max.) | 50 |
