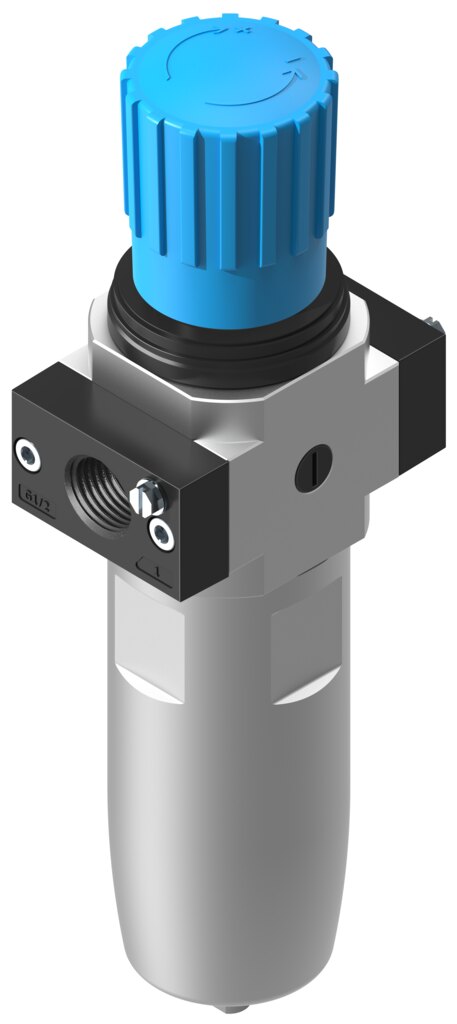

Filter-Regelventil ATEX 0,5 bis 12 bar 1/4 NPT 5 µm ohne Manometer LFR-N1/4-D-5M-O-MIDI-T3-EX4 - Festo 5271800

Festo ✓ Originalprodukt Neuware

Filtern und Druckregeln in einem Gerät, zugelassen für explosionsgefährdete Bereiche: Der LFR-N1/4-D-5M-O-MIDI-T3-EX4 regelt von 0,5 bis 12 bar, filtert mit 5 µm und trägt die ATEX-Kennzeichnung II 2G und II 2D. Metallschale aus Aluminium-Knetlegierung, KBK 3, Anschluss 1/4 NPT und Umgebungstemperatur -40 bis 80 °C machen den LFR-N1/4-D-5M-O-MIDI-T3-EX4 fit für raue Umgebungen.

Netto
126,56 €
zzgl. MwSt.
150,61 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-5271800
Hersteller-Nr. LFR-N1/4-D-5M-O-MIDI-T3-EX4
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Filter-Regelventil LFR-N1/4-D-5M-O-MIDI-T3-EX4 von Festo: Druckregelbereich 0,5 bis 12 bar, Filterfeinheit 5 µm, Normalnenndurchfluss 1.600 l/min.

Vorteile

  • Filterfeinheit 5 µm, Luftreinheitsklasse am Ausgang [6:8:4] nach ISO 8573-1:2010
  • Normalnenndurchfluss 1.600 l/min nach DIN 1343
  • Manueller Kondensatablass per Drehung, Schale für max. 42 ml Kondensat
  • Manometeranschluss G1/4 vorbereitet, Anzeige nach Bedarf wählbar
  • Drehknopf mit Arretierung, eingestellter Druck bleibt erhalten
  • Druckregelbereich 0,5 bis 12 bar, max. Druckhysterese 0,2 bar, Eingangsdruck bis 20 bar

Einsatz

Der LFR-N1/4-D-5M-O-MIDI-T3-EX4 ist für Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX) freigegeben. Im Ex-Bereich gilt für den LFR-N1/4-D-5M-O-MIDI-T3-EX4 eine Umgebungstemperatur von -40 bis 80 °C, als Betriebsmedium nennt Festo inerte Gase. Der LFR-N1/4-D-5M-O-MIDI-T3-EX4 wird mit Zubehör befestigt, Einbaulage senkrecht ± 5°. Ölung ist beim LFR-N1/4-D-5M-O-MIDI-T3-EX4 möglich, bleibt dann aber dauerhaft notwendig.

Technische Daten

MerkmalWert
TypLFR-N1/4-D-5M-O-MIDI-T3-EX4
Festo-Teilenummer5271800
BaugrößeMidi
BaureiheD
BetätigungssicherungDrehknopf mit Arretierung
Einbaulagesenkrecht ± 5°
Filterfeinheit5 µm
Kondensatablassmanuell drehend
Konstruktiver AufbauFilterregler ohne Manometer
Max. Kondensatmenge42 ml
Schalenschutzintegriert als Metallschale
DruckanzeigeG1/4 vorbereitet
Betriebsdruck1 bis 20 bar
Druckregelbereich0,5 bis 12 bar
Max. Druckhysterese0,2 bar
Normalnenndurchfluss1.600 l/min (nach DIN 1343)
CE-Zeichen (siehe Konformitätserklärung)nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)nach UK EX Vorschriften
Ex-Schutz-Zulassung außerhalb der EUEPL Gb (GB)
ExplosionsschutzZone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX)
ATEX-Kategorie GasII 2G
ATEX-Kategorie StaubII 2D
Ex-Zündschutzart GasEx h IIC T6 Gb X
Ex-Zündschutzart StaubEx h IIIC T85°C Db X
Ex-Umgebungstemperatur-40 bis 80 °C
BetriebsmediumInerte Gase
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK3 - starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-40 bis 80 °C
Luftreinheitsklasse am AusgangDruckluft nach ISO 8573-1:2010 [6:8:4], Inerte Gase
Mediumstemperatur-40 bis 80 °C
Umgebungstemperatur-40 bis 80 °C
Produktgewicht1.400 g
Befestigungsartmit Zubehör
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
WerkstoffhinweisRoHS konform
Werkstoff GehäuseZink-Druckguss
Werkstoff SchaleAluminium-Knetlegierung
Gewicht1,6 kg
HerstellerFesto
Hersteller-Nr.LFR-N1/4-D-5M-O-MIDI-T3-EX4
EAN4052568422523
Zolltarifnummer84811005
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffZink-Druckguss
BehälterausführungMetall
GewindeNPT 1/4
Baugröße BGMidi
Regelbereich max. [bar]12
GehäusewerkstoffZink-Druckguss
Durchfluss [l/min]1600
Filterfeinheit [µm]5
BauartFilterregler ohne Manometer
Druckregelbereich [bar]0,5-12
Medientemperatur [°C]-40 bis 80
SerieLFR
Betriebsdruck max [bar]20
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-40-80 °C
Temperatur (max.)80
