L-Steckverschraubung metallica, Gewinde M3 AG und M5 AG und G 1/8 AG bis G 1/2 AG, Schlauch-Außen-Ø 3, 4, 6, 8, 10, 12, 14 und 16 mm - Riegler
Die L-Steckverschraubung metallica gibt es mit Gewinde M3 AG und M5 AG und G 1/8 AG bis G 1/2 AG. Sie nimmt Schläuche mit Außen-Ø 3 bis 16 mm auf und führt den Schlauch im Winkel ab. Arbeitsdruck -0,98 bis 16 bar, Betriebstemperatur -20 bis 150 °C, Werkstoff Messing vernickelt.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die L-Steckverschraubung metallica gibt es mit Gewinde M3 AG und M5 AG und G 1/8 AG bis G 1/2 AG. Sie nimmt Schläuche mit Außen-Ø 3 bis 16 mm auf und führt den Schlauch im Winkel ab. Arbeitsdruck -0,98 bis 16 bar, Betriebstemperatur -20 bis 150 °C, Werkstoff Messing vernickelt.
Vorteile im Überblick
- Gewinde M3 AG und M5 AG und G 1/8 AG bis G 1/2 AG
- Steckanschlüsse für Schlauch-Außen-Ø 3, 4, 6, 8, 10, 12, 14 und 16 mm
- Arbeitsdruck -0,98 bis 16 bar, auch für Vakuum
- Betriebstemperatur -20 bis 150 °C
- Werkstoff Messing vernickelt, Dichtung FKM, FPM
Einsatzbereiche
- Anwendungsbereich laut Hersteller: Druckluftanlagen, Schweißtechnik, Vakuum
- Schlauchanschluss an Ventilen, Zylindern, Wartungseinheiten und Verteilern mit Gewindeanschluss
Technische Daten
| Bauform | L-Steckverschraubung |
|---|---|
| Serie | metallica |
| Gewinde | M3 AG, M5 AG, G 1/8 AG, G 1/4 AG, G 3/8 AG, G 1/2 AG |
| für Schlauch-Außen-Ø | 3, 4, 6, 8, 10, 12, 14 und 16 mm |
| Material | Messing vernickelt |
| Dichtmaterial | FKM, FPM |
| Lösering | Messing vernickelt |
| Spannring | Edelstahl |
| Arbeitsdruck minimal | -0,98 bar |
| Arbeitsdruck maximal | 16 bar |
| Betriebstemperatur | -20 bis 150 °C |
| Medium | Druckluft |
| Schlauch-/Rohrmaterial empfohlen | PA, PU |
| Anwendungsbereich | Druckluftanlagen, Schweißtechnik, Vakuum |
| Schlüsselweite | 6, 8, 9, 13, 16 und 20 mm |
| Hersteller | Riegler |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Messing vernickelt |
| Arbeitsdruck max. [bar] | 16 |
| Bauart | L-Form |
| Norm | DIN 13-1, DIN EN ISO 228-1 |
| Betriebsdruck max [bar] | 16 |
| Temperaturbereich | -20-150 °C |
| Temperatur (max.) | 150 |
Downloads
Datenblatt
- Datenblatt (PDF)
- Datenblatt L-Steckverschraubungen 108894 DE
- Datenblatt L-Steckverschraubungen 108895 DE
- Datenblatt L-Steckverschraubungen 108896 DE
- Datenblatt L-Steckverschraubungen 108897 DE
- Datenblatt L-Steckverschraubungen 108898 DE
- Datenblatt L-Steckverschraubungen 108899 DE
- Datenblatt L-Steckverschraubungen 108900 DE
- Datenblatt L-Steckverschraubungen 108901 DE
- Datenblatt L-Steckverschraubungen 108902 DE
- Datenblatt L-Steckverschraubungen 108903 DE
- Datenblatt L-Steckverschraubungen 108904 DE
- Datenblatt L-Steckverschraubungen 108905 DE
- Datenblatt L-Steckverschraubungen 108906 DE
- Datenblatt L-Steckverschraubungen 108907 DE
- Datenblatt L-Steckverschraubungen 108908 DE
- Datenblatt L-Steckverschraubungen 130095 DE
- Datenblatt L-Steckverschraubungen 130096 DE
- Datenblatt L-Steckverschraubungen 136776 DE
- Datenblatt L-Steckverschraubungen 136777 DE
- Datenblatt L-Steckverschraubungen 136778 DE
- Datenblatt L-Steckverschraubungen 137008 DE
- Datenblatt L-Steckverschraubungen 137009 DE
Bedienungsanleitung
Alternativen

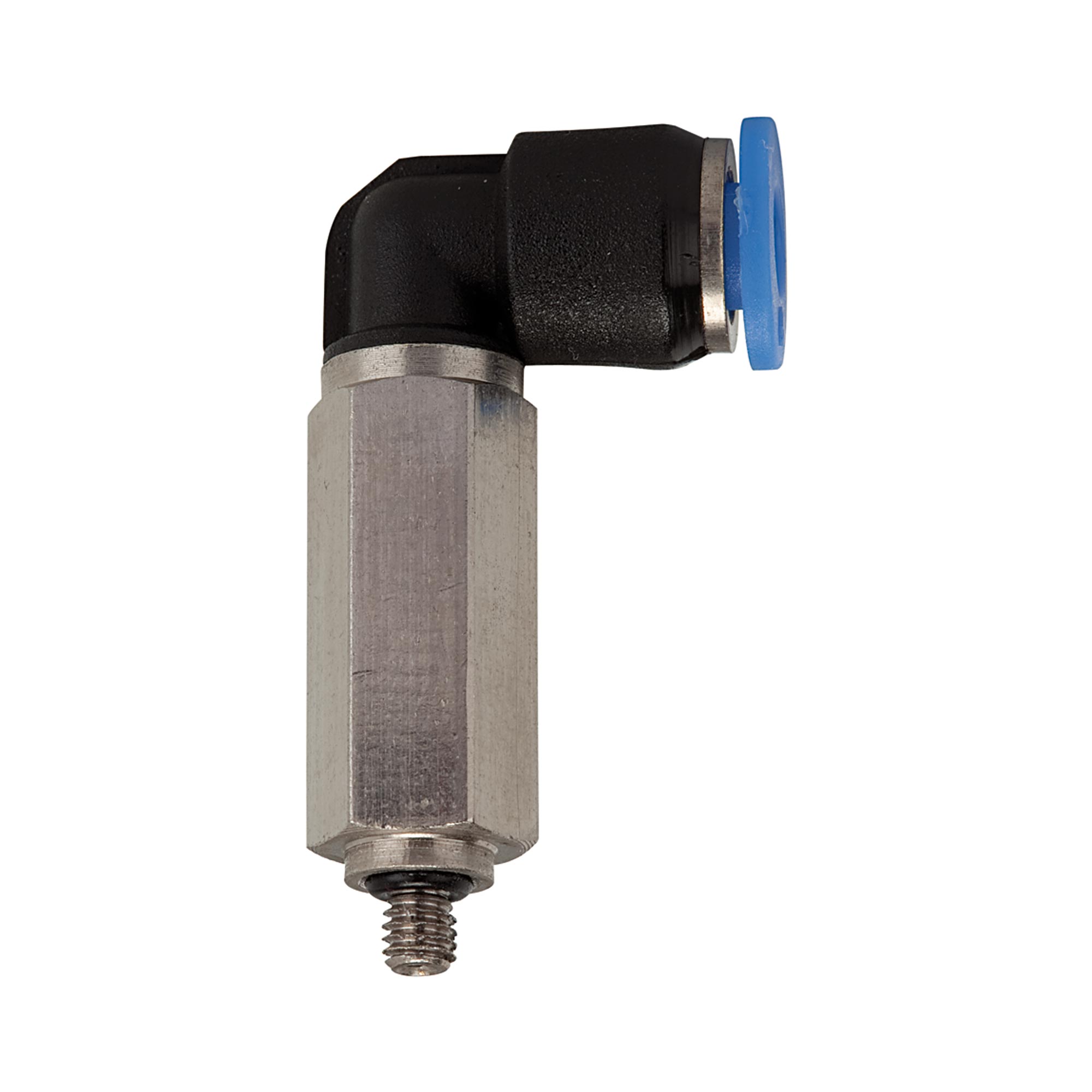

L-Steckverschraubung Blaue Serie, drehbar, Gewinde M5 AG und G 1/8 AG bis G 1/2 AG, Schlauch-Außen-Ø 4 bis 16 mm - Riegler
